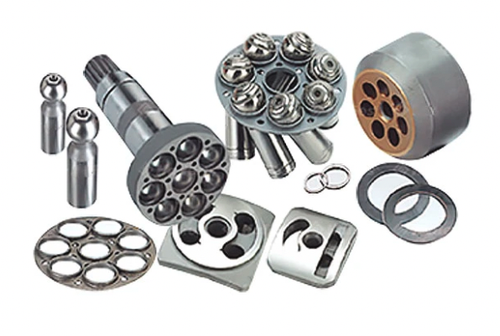

Представлены запчасти для гидромоторов производства Бош Рексрот и их аналогов модели A6VM (A6VE).
При ремонте регулируемых гидромоторов Rexroth A6VM с наклонным диском заменяют следующие ключевые компоненты, учитывая их конструктивные особенности и типичные проблемы износа. Эти моторы широко применяются в мобильной технике и промышленных гидроприводах.
🔧 Основные заменяемые детали в A6VM
1. Поршневая группа (основной износ)
-

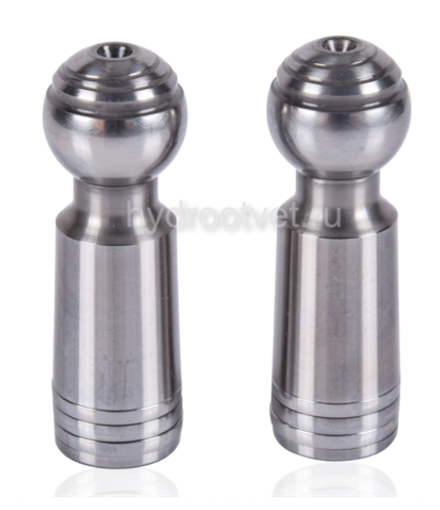

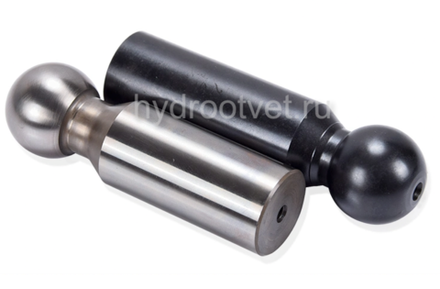

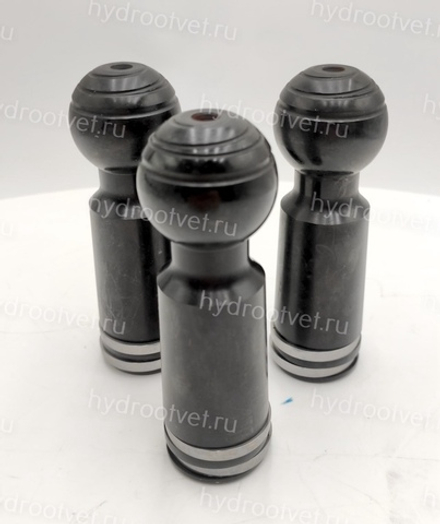

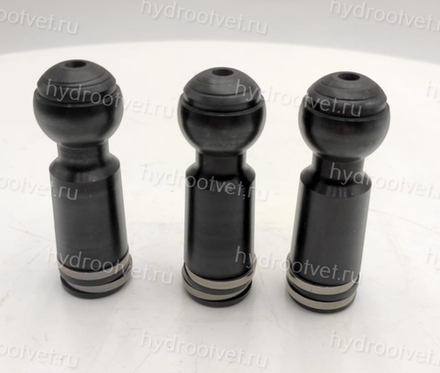

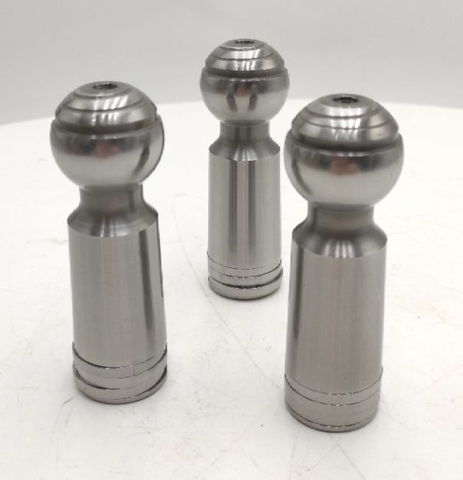

Поршни (7-9 шт., хромированные, Ø20-45 мм в зависимости от типоразмера)
-
Башмаки поршней с шаровыми шарнирами (требуют попарной замены с поршнями)
-

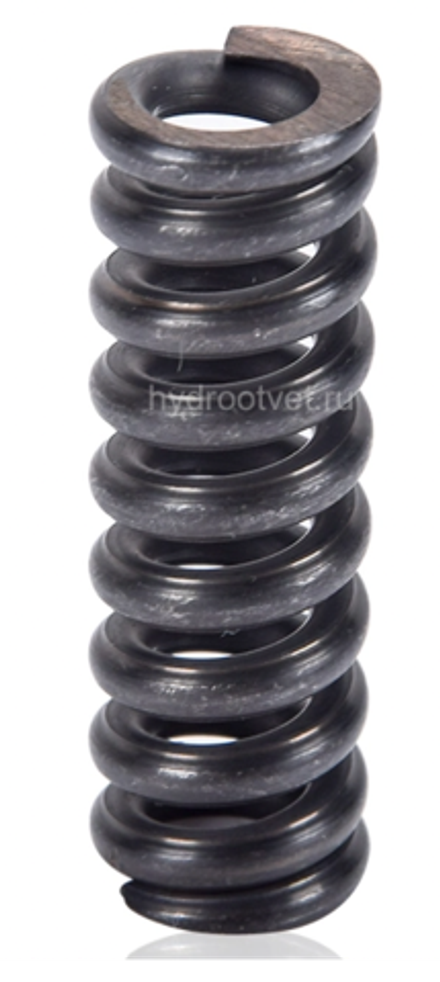

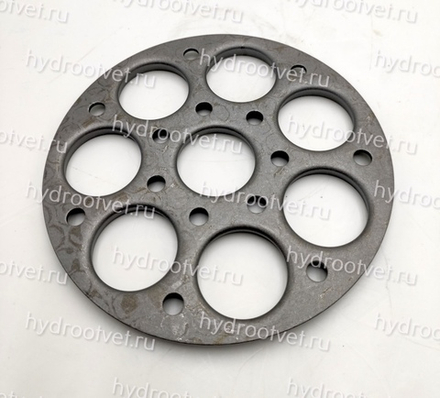

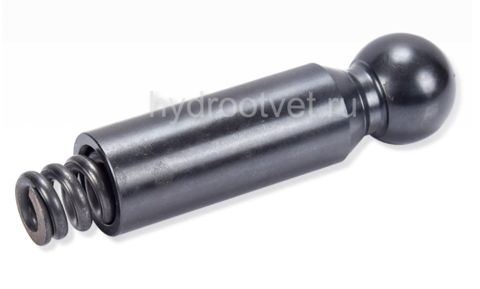

Стяжная пружина поршневого блока (обычно 3-5 витков)
-

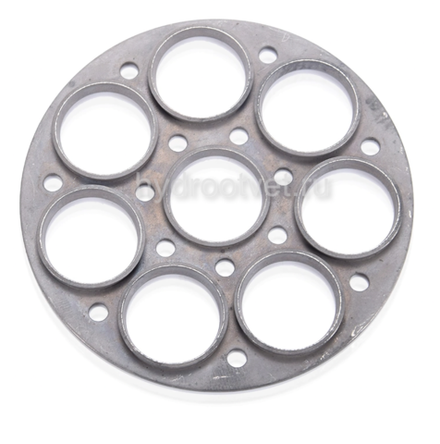

Разделительная шайба (только в моделях с осевым подшипником)

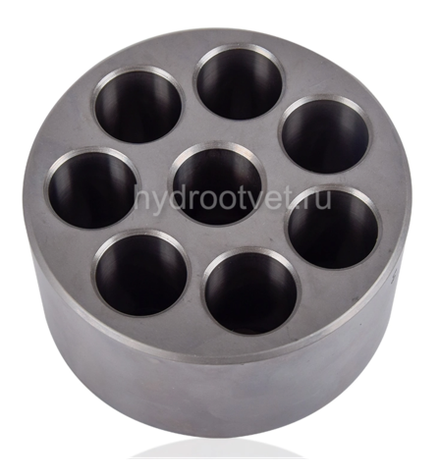

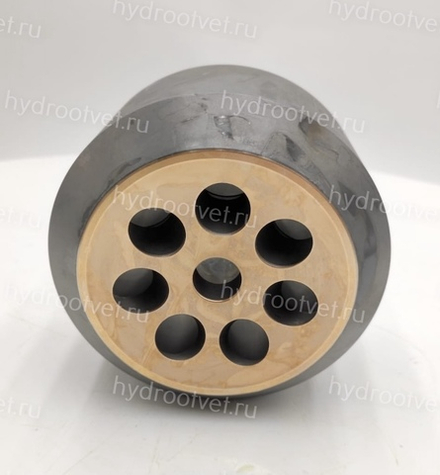

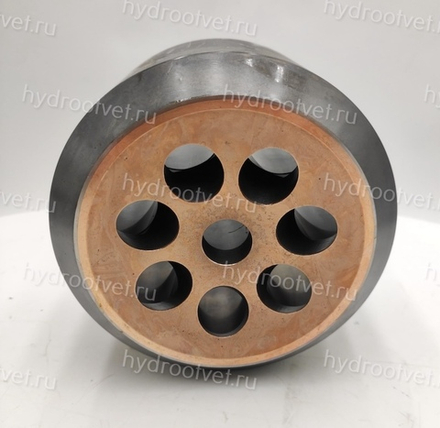

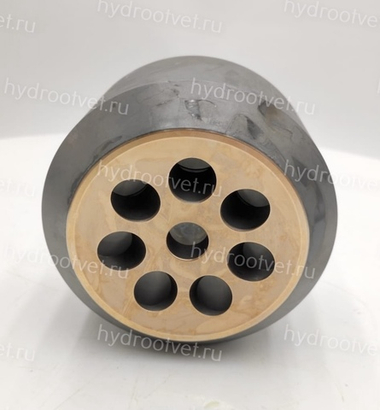

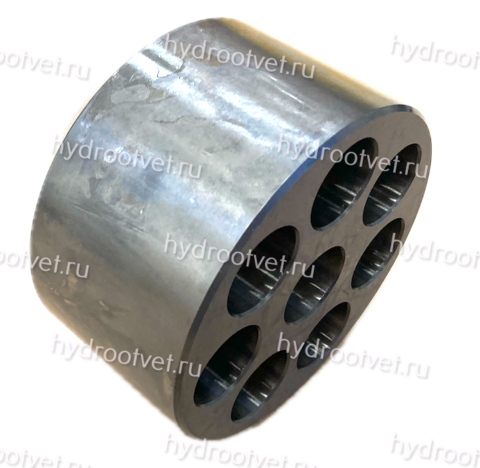

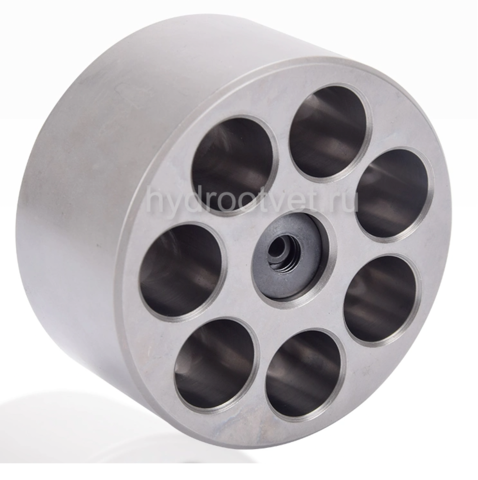

2. Блок цилиндров (ротор)
-
Рабочие поверхности цилиндров (допустимый зазор с поршнями 0,02-0,04 мм)
-
Сферическая опорная поверхность (проверка на контактные пятна)
-
Шлицевое соединение с валом (в моделях с прямым приводом)
3. Распределительные поверхности
-

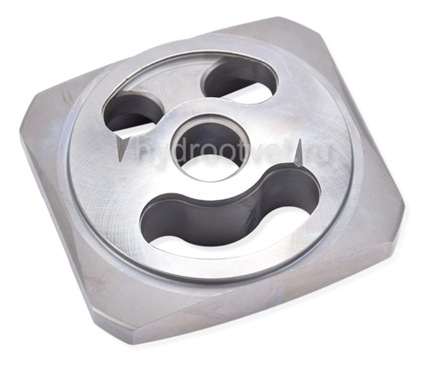

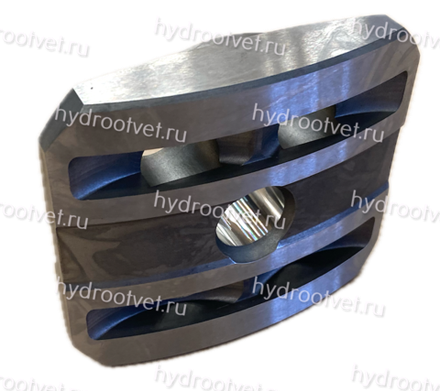

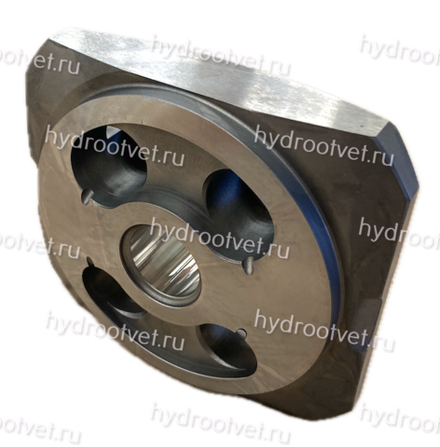

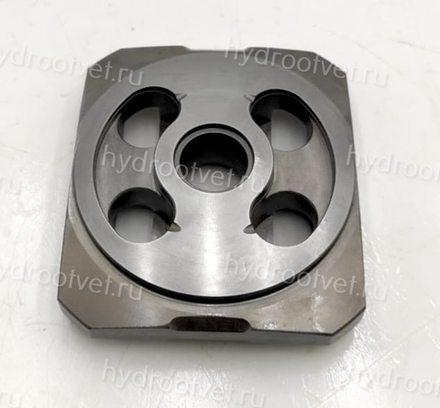

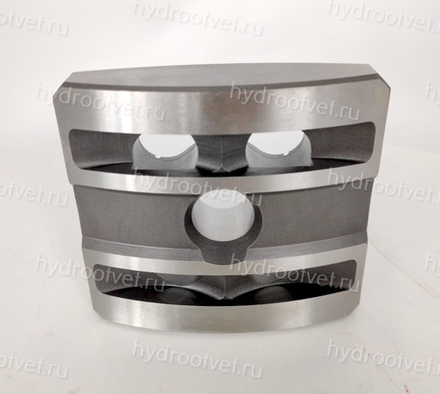

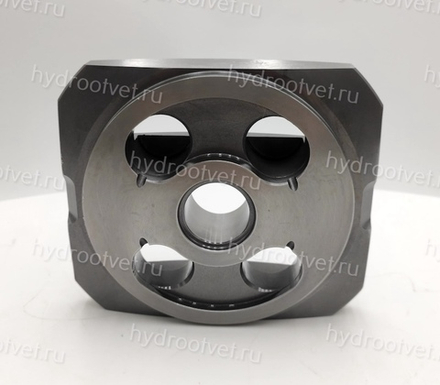

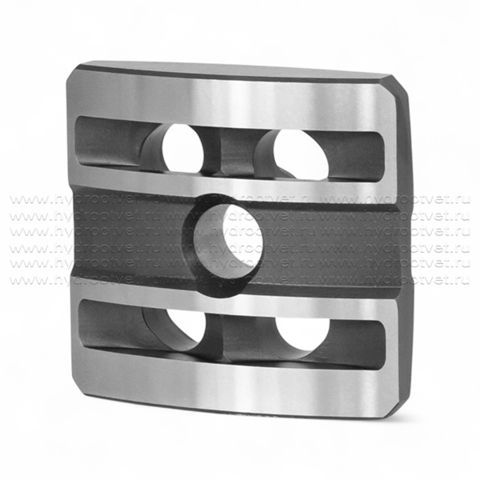

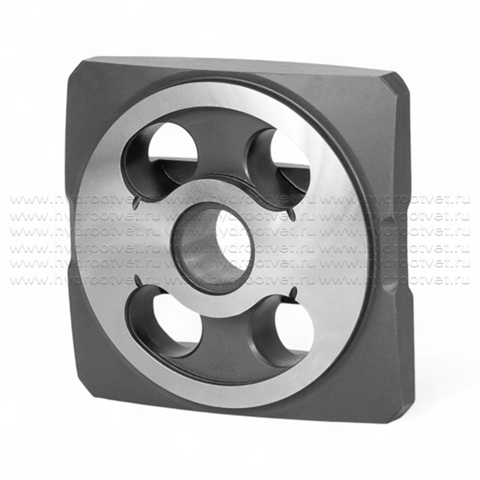

Распределительный диск (толщина 10-15 мм, проверка плоскостности)
-
Сервисная пластина (ремкомплект с тефлоновым покрытием)
-

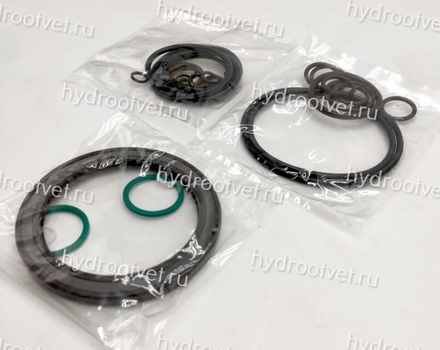

Уплотнительные кольца каналов (NBR или FKM)
4. Наклонный механизм
-
Наклонный диск (угол наклона 15°-25°, проверка рабочей поверхности)
-
Опорный подшипник (двойной радиально-упорный для моделей HD)
-
Механизм регулировки угла (винт с шариковой передачей в EP-версиях)

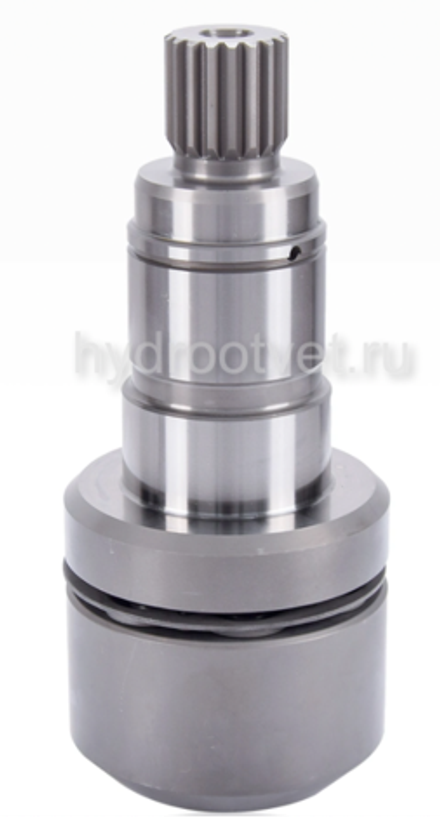

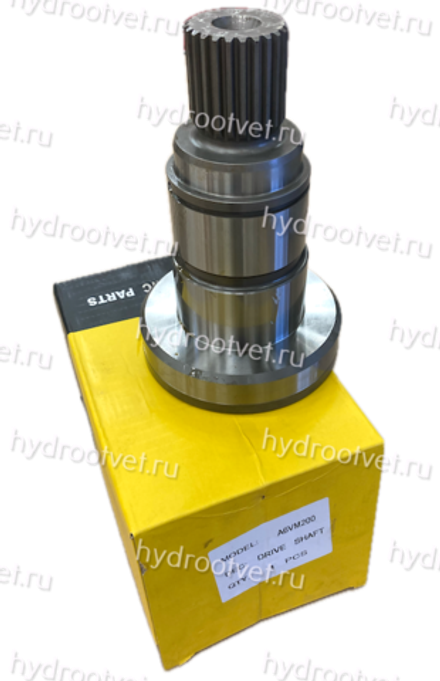

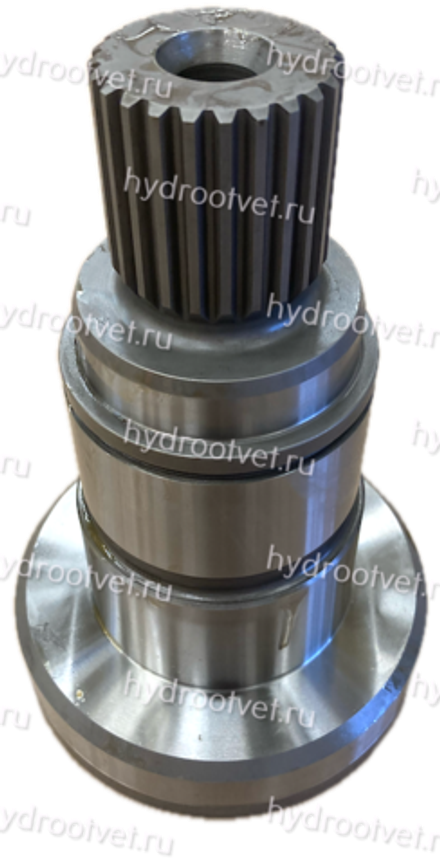

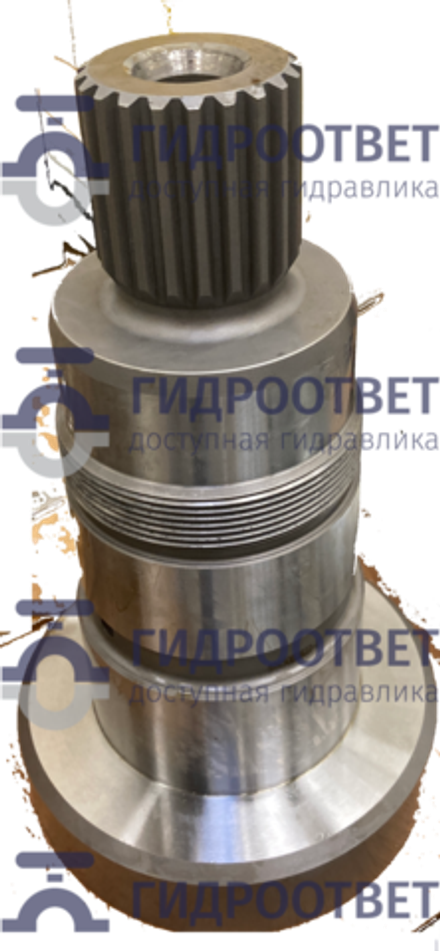

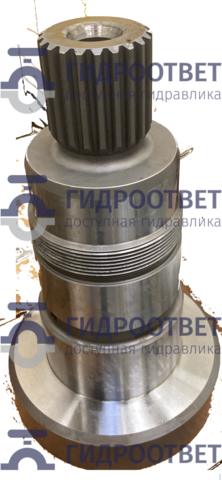

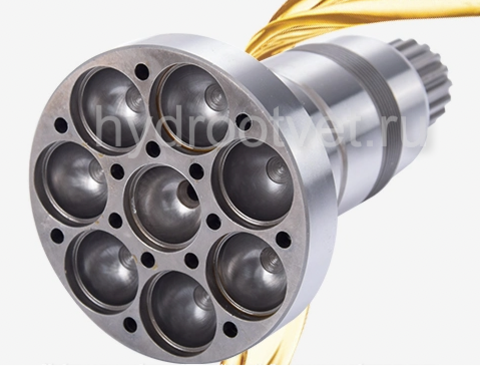

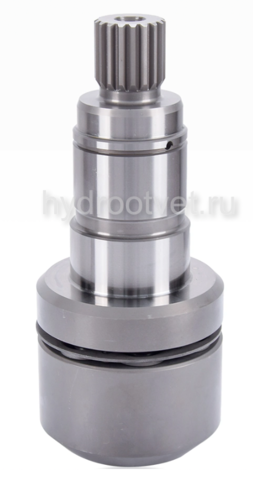

5. Вал и подшипники
-

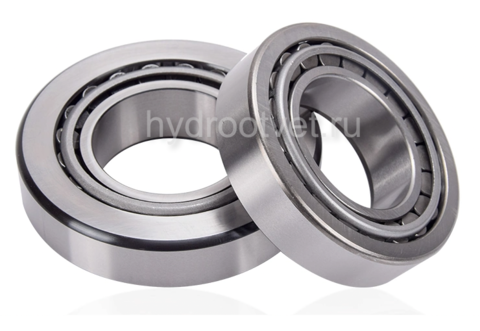

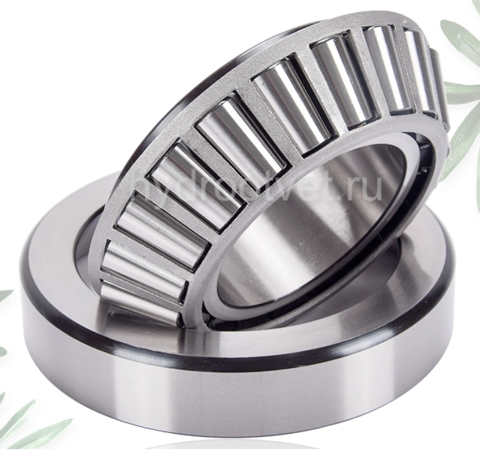

Радиально-упорные подшипники (типа 322/323 серии для моделей 160-500)
-

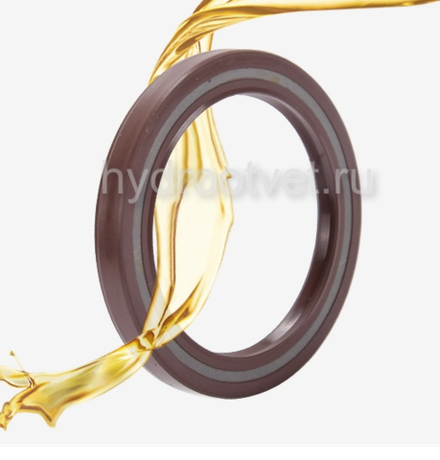

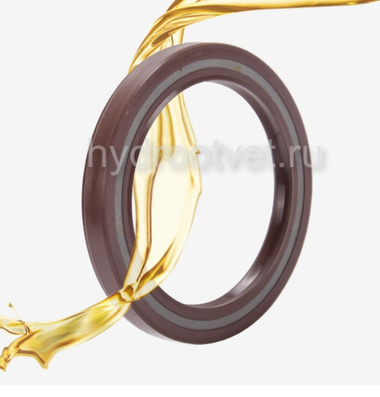

Уплотнение вала (сальник с пылезащитной кромкой)
-
Шпоночный паз (проверка на смятие)
6. Система регулировки
-
Регулировочный золотник (прецизионная пара с зазором 0,005-0,015 мм)
-
Сервопоршень (Ø40-60 мм в зависимости от типоразмера)
-
Регулировочные пружины (2 шт. с предварительным натягом)
7. Корпусные детали
-
Дренажные пробки с магнитными вставками
-
Фланцы крепления (проверка на биение)
-
Крышки подшипников (замена уплотнений)
⚠️ Типичные неисправности A6VM
-
Стук при работе → износ башмаков или подшипников
-
Падение КПД → увеличенные зазоры в поршневой группе
-
Утечки через дренаж → износ уплотнения вала (более 15 капель/мин)
-
Нестабильные обороты → заедание золотника регулировки
-
Перегрев → задиры на распределительном диске
🔨 Особенности ремонта разных модификаций
Для стандартных моделей (A6VM 55/80/107):
-

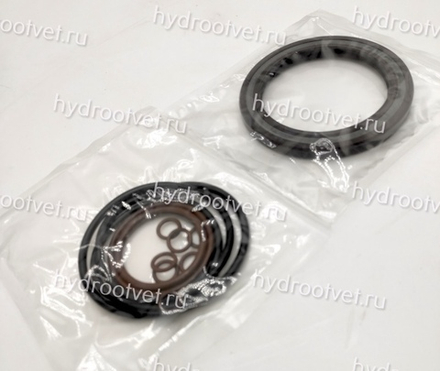

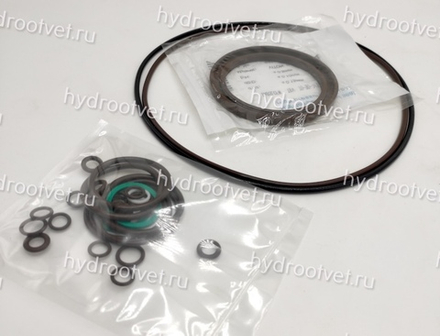

Замена стандартного ремкомплекта R902402300
-
Проверка зазора поршень-цилиндр (max 0,03 мм)
-
Регулировка предварительного натяга подшипников
Для высокомоментных версий (HD):
-
Обязательная замена усиленных подшипников (например, SKF 32222)
-
Контроль состояния опорной сферы блока цилиндров
-
Проверка момента сопротивления повороту диска
Для реверсивных моделей (A6VM...EP):
-
Дополнительная замена реверсивного золотника
-
Балансировка давления в полостях сервопоршня
-
Тест на плавность реверса под нагрузкой
📌 Рекомендации по ремонту
-
Используйте динамометрический ключ при затяжке:
-
Крышки подшипников (60-80 Н·м для A6VM 160)
-
Фланцевых соединений (40-60 Н·м)
-
-
Порядок сборки:
-
Установка блока цилиндров с предварительной смазкой
-
Монтаж распределительного диска с ориентацией меток
-
Регулировка осевого люфта (0,02-0,05 мм)
-
-
Тестирование после ремонта:
-
Холодная обкатка (20% давления, 10 мин)
-
Проверка момента трогания (не более 15% от номинала)
-
Контроль температуры (Δt ≤ 40°C относительно масла)
-
Для точного подбора запчастей укажите полную маркировку мотора (например, A6VM 200 HD1D/63W-PZB13000) – предоставлю спецификацию с допусками и альтернативными артикулами! 🛠️
