Представлены запчасти для насосов производства Бош Рексрот и их аналогов модели A4VG.
При ремонте реверсивных регулируемых насосов Rexroth A4VG с наклонным диском заменяют следующие ключевые компоненты, учитывая их сложную реверсивную конструкцию и систему регулирования. Эти насосы широко используются в гидростатических трансмиссиях мобильной техники.
🔧 Основные заменяемые детали в A4VG

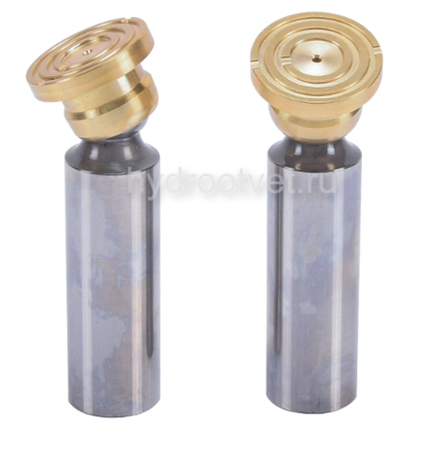

1. Поршневая группа (основной износ)
-
Поршни (9 шт., хромированные) – проверка диаметра и состояния поверхности
-
Башмаки поршней – контактная поверхность с наклонным диском

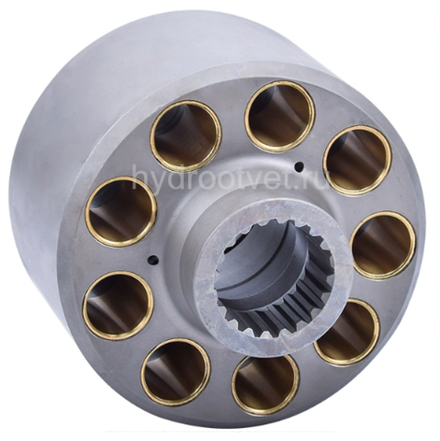

2. Блок цилиндров (ротор)
-
Рабочие поверхности цилиндров – замер зазора с поршнями
-
Контактная плоскость с распределительными дисками

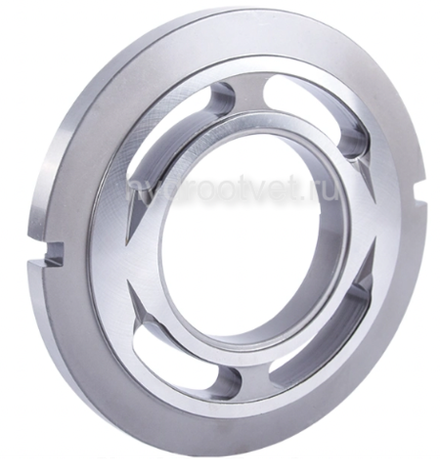

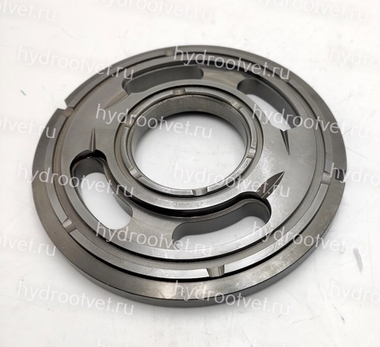

3. Распределительные диски (2 шт., для реверсивной работы)
-
Основные и вспомогательные распределительные поверхности
-
Сервисные пластины (ремонтные комплекты)

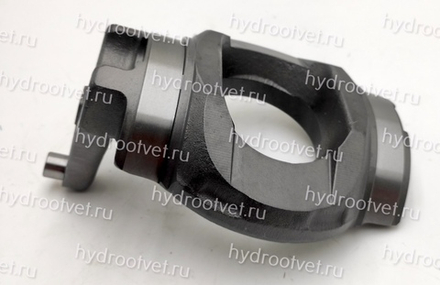

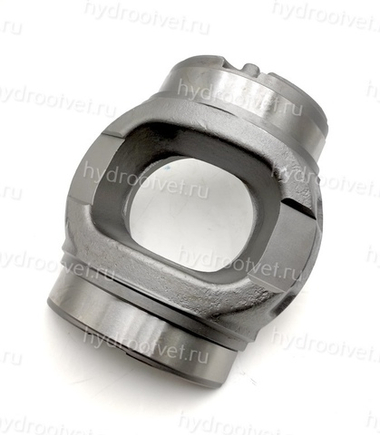

4. Наклонный диск (шайба)
-
Рабочая поверхность контакта с башмаками
-

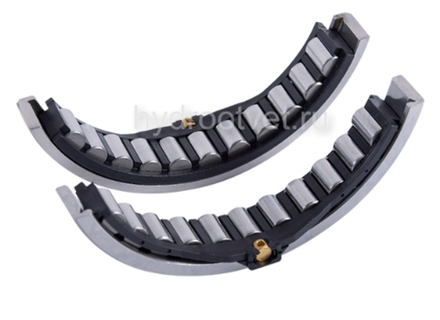

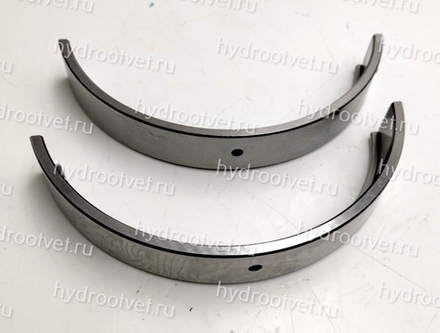

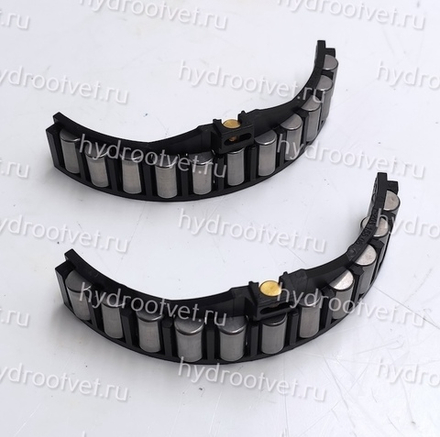

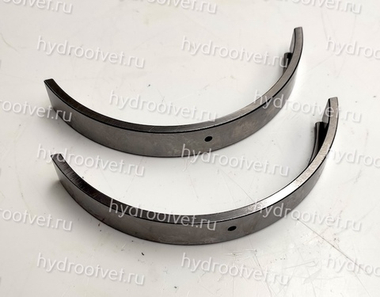

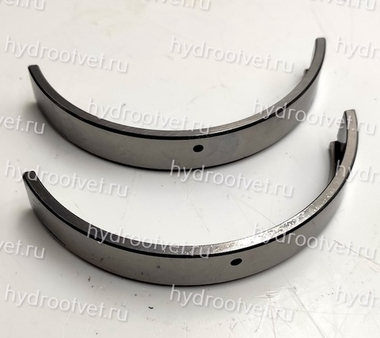

Опорный подшипник наклонного диска
-
Механизм изменения угла (для реверсивных моделей)

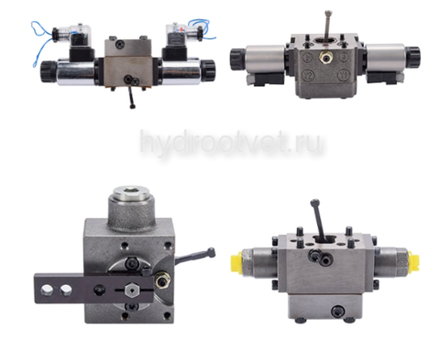

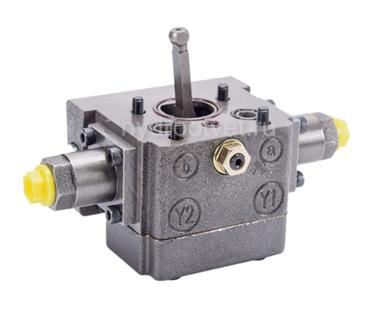

5. Система регулировки и реверса
-
Реверсивный золотник управления – основной регулирующий элемент
-
Сервопоршни (2 шт. в реверсивных моделях)
-

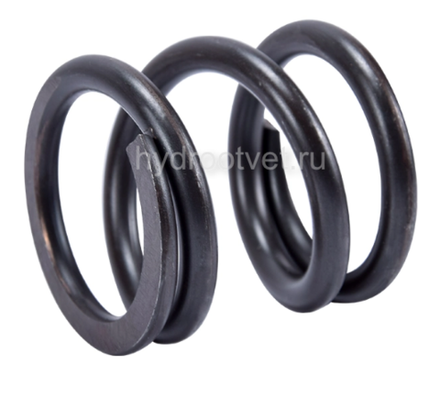

Регулировочные пружины с настройочными винтами
-
Демпферы давления в системе управления

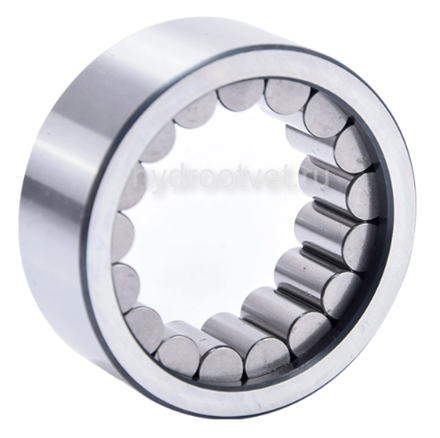

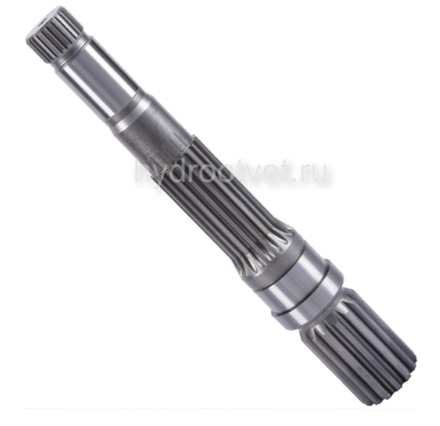

6. Вал и подшипники
-
Радиально-упорные подшипники вала (обычно 2 шт.)
-
Упорные подшипники наклонного диска
-
Шлицевое соединение вала

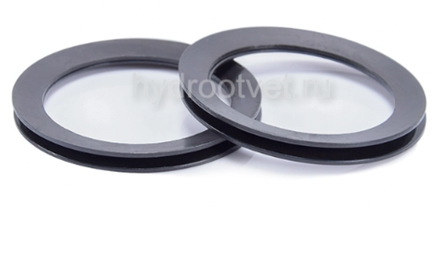

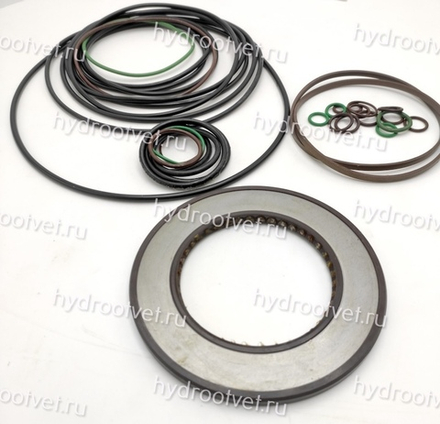

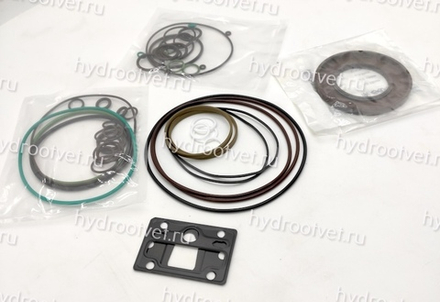

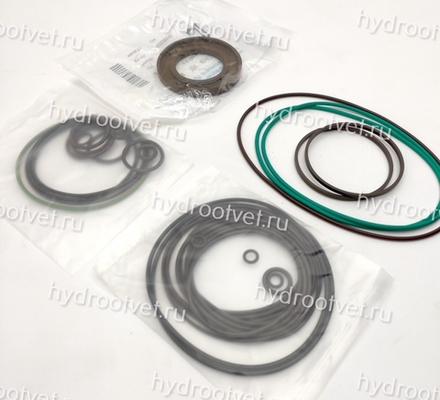

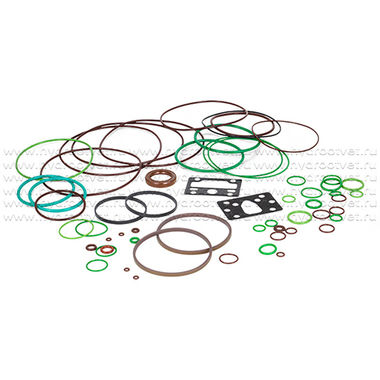

7. Уплотнения
-

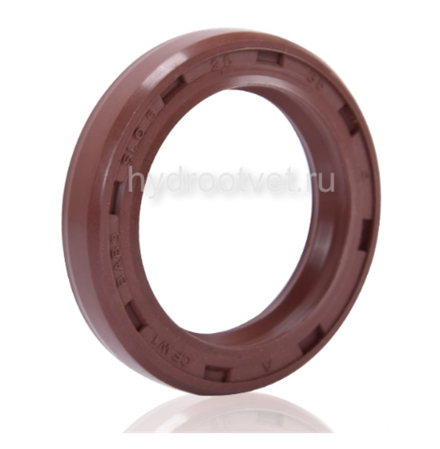

Двойное уплотнение вала (особенно важно для реверсивных моделей)
-
Уплотнительные кольца всех разъемных соединений
-
Прокладки корпусных деталей
8. Клапанная группа
-
Предохранительные клапаны (высокого и низкого давления)
-
Перепускные клапаны между линиями
-
Дренажные клапаны
⚠️ Характерные неисправности A4VG
-
Потеря давления в обе стороны – износ поршневой группы или распределительных дисков
-
Несимметричная работа при реверсе – проблемы с сервопоршнями или золотником
-
Самопроизвольное изменение положения диска – износ регулировочных пружин
-
Утечки через дренаж – износ уплотнений вала
-
Шум/вибрация – износ подшипников или дисбаланс ротора
🔨 Особенности ремонта реверсивных A4VG
-
Обязательная балансировка системы регулировки для обеих сторон работы
-
Проверка симметричности характеристик при реверсе
-
Специальные инструменты для измерения угла наклона диска
-
Контроль осевых зазоров вала и диска
-
Тестирование на стенде с проверкой:
-
Давления в обеих направлениях
-
Плавности реверса
-
Герметичности уплотнений
-
📌 Рекомендации по ремонту
-
Всегда меняйте оба распределительных диска одновременно
-
Особое внимание уделите двойному уплотнению вала в реверсивных моделях
-
При сильном износе вала или корпуса рекомендуем замену узла
-

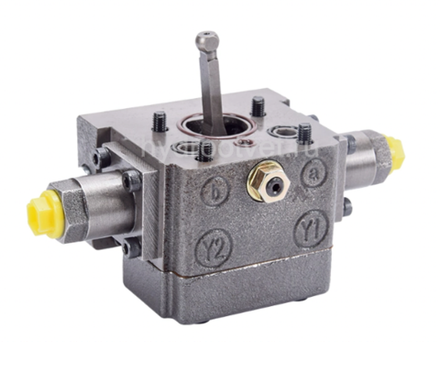

Для сложных модификаций (EP, HD, DA и др.) учитывайте их особенности
Для конкретной модели (например, A4VG 56 HDEP1D2/32R-NZD02K07) можно подобрать точный перечень деталей – уточните полное обозначение насоса, и я предоставлю детальную информацию по ремонту! 🛠️
