Представлены запчасти для насосов производства Бош Рексрот и их аналогов моделей A10VSO 31 серии, A10VSO 32 серии, A10VO 52 серии, A10VO 31 серии, A10VNO.
При ремонте регулируемых аксиально-поршневых насосов Rexroth A10VSO с наклонным диском (шайбой) заменяют следующие ключевые внутренние компоненты, которые наиболее подвержены износу. Этот насос имеет конструктивные особенности, схожие с A11VO, но отличается размерами и некоторыми элементами регулировки.
🔧 Основные заменяемые детали в A10VSO

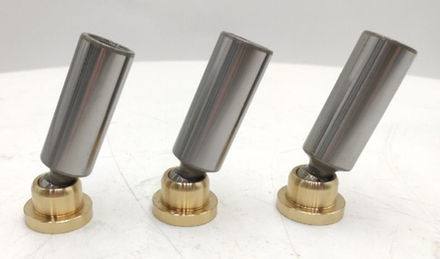

1. Поршневая группа (основной износ)
-

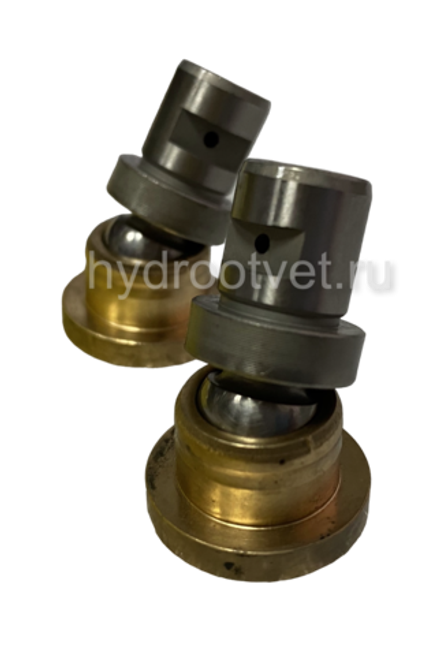

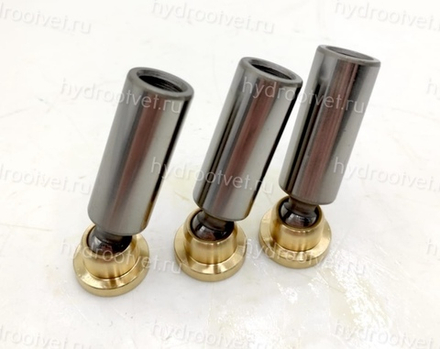

Поршни (хромированные, 7-9 шт.) – изнашиваются по наружному диаметру
-
Башмаки поршней – контактная поверхность с наклонным диском

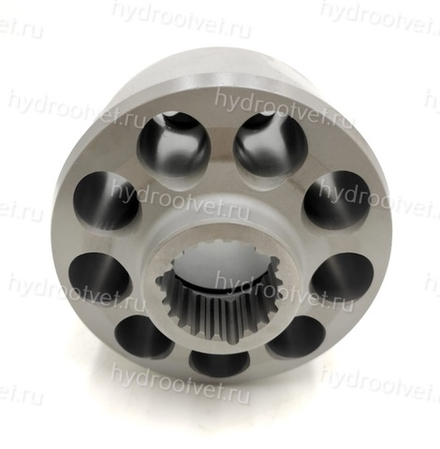

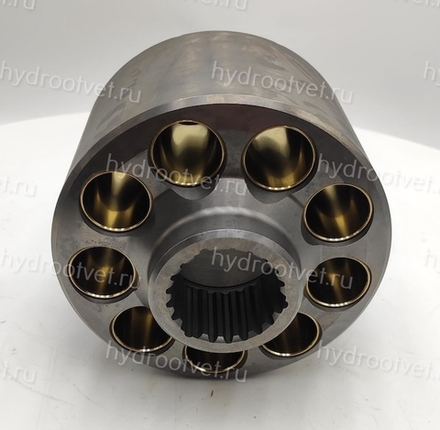

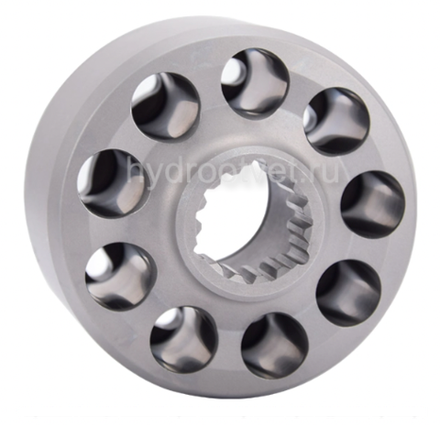

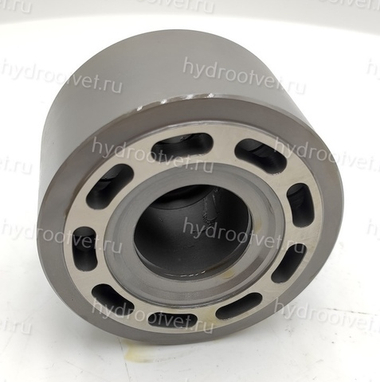

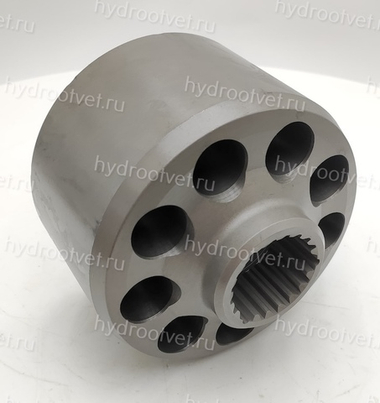

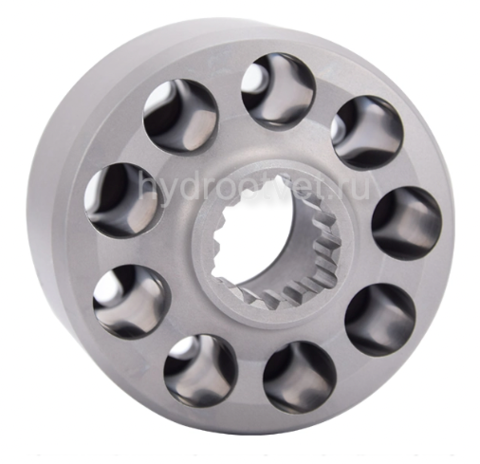

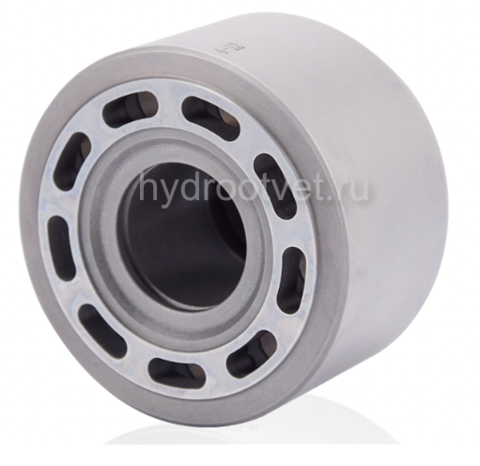

2. Блок цилиндров (ротор)
-
Рабочие поверхности цилиндров – замеряется зазор с поршнями
-
Контактная плоскость с распределительным диском

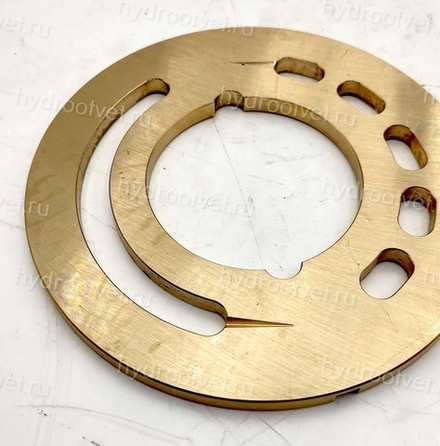

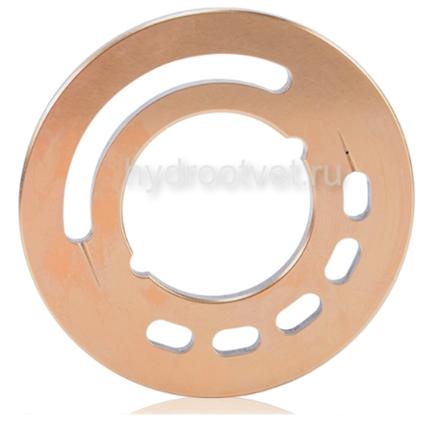

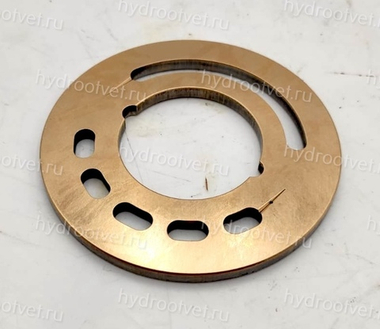

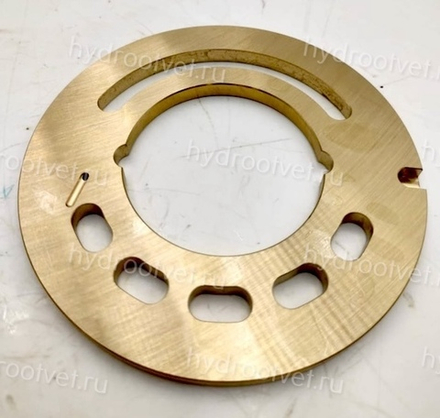

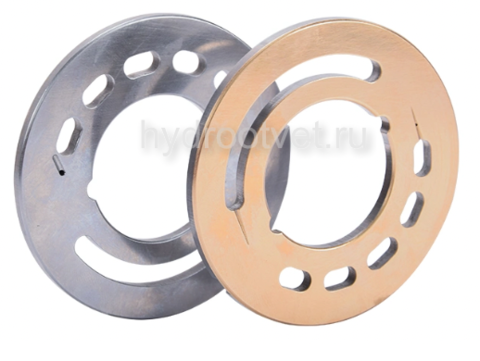

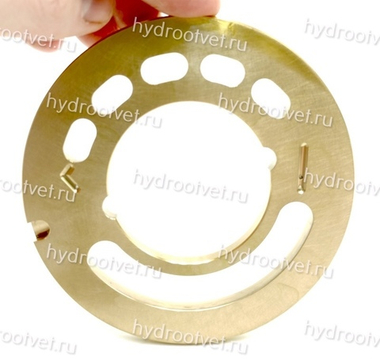

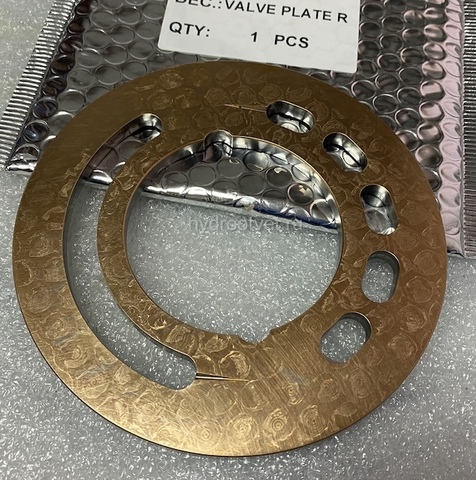

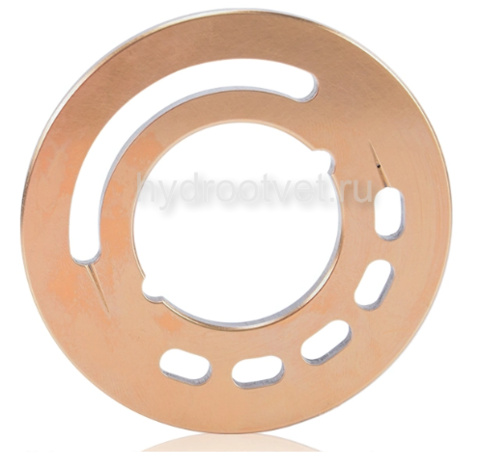

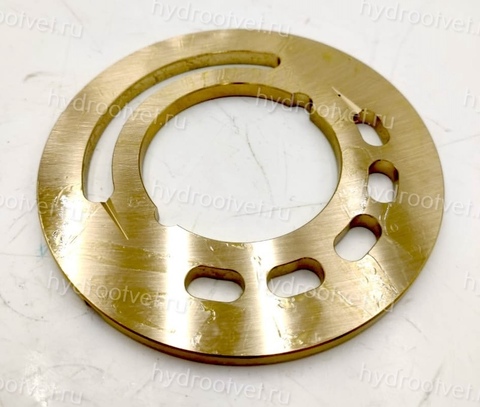

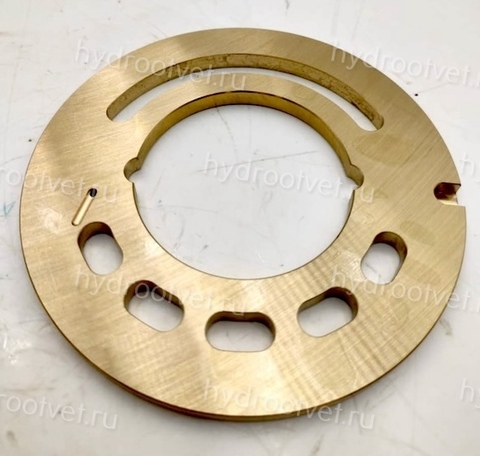

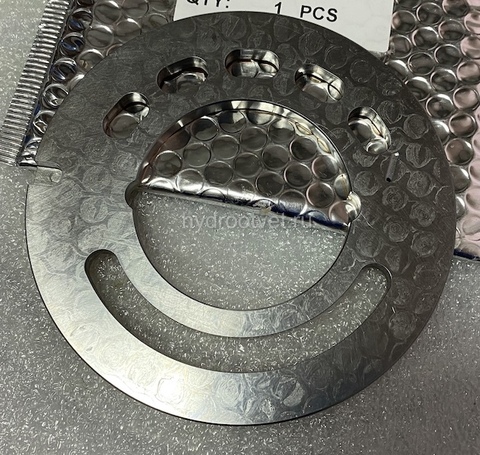

3. Распределительный диск (гильза)
-
Основная изнашиваемая деталь (часто меняется в комплекте с сервисной пластиной)
-

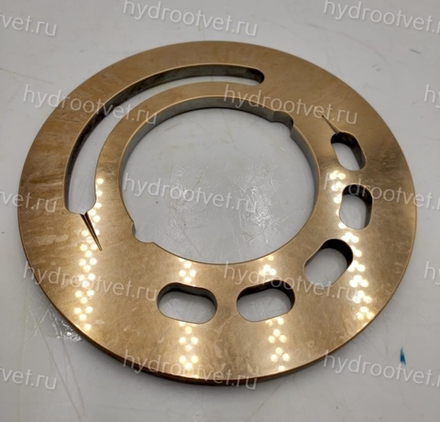

Сервисная пластина (ремонтный комплект) – для восстановления зазора

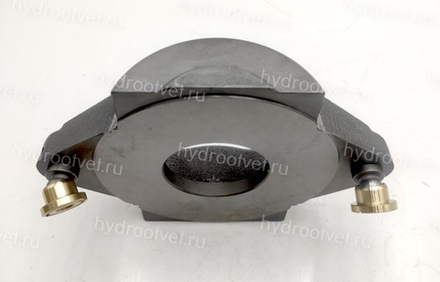

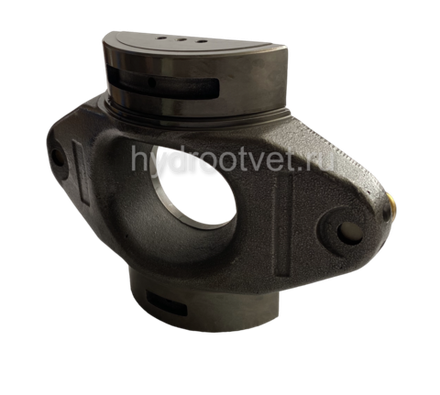

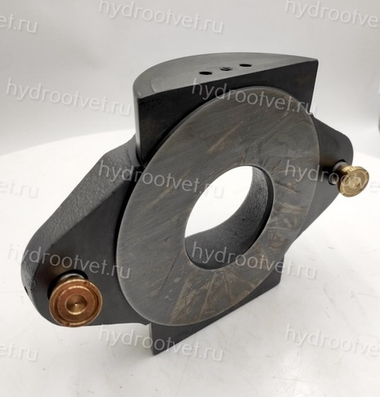

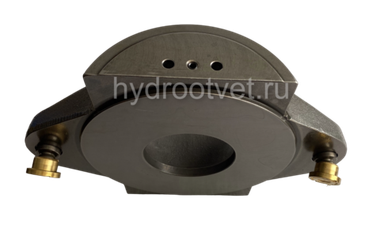

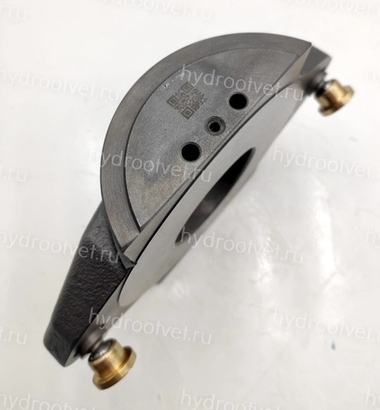

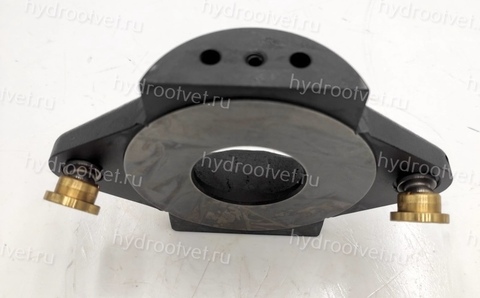

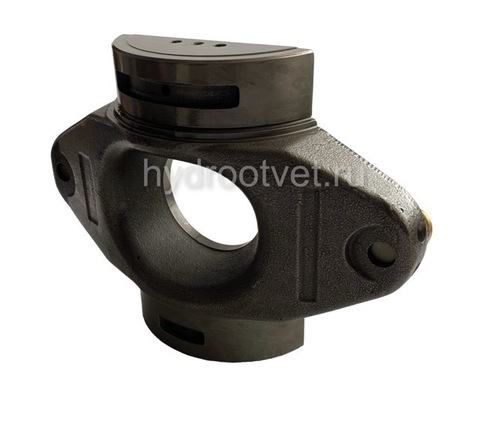

4. Наклонный диск (шайба)
-
Рабочая поверхность контакта с башмаками
-

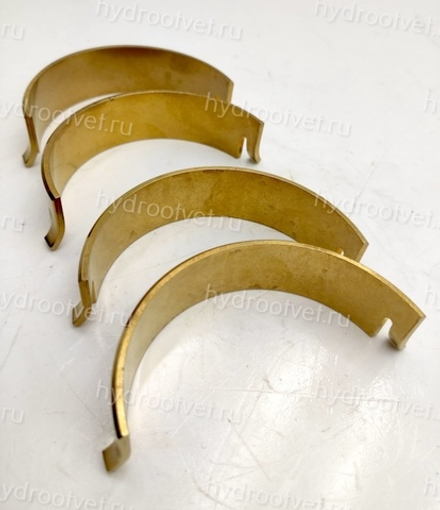

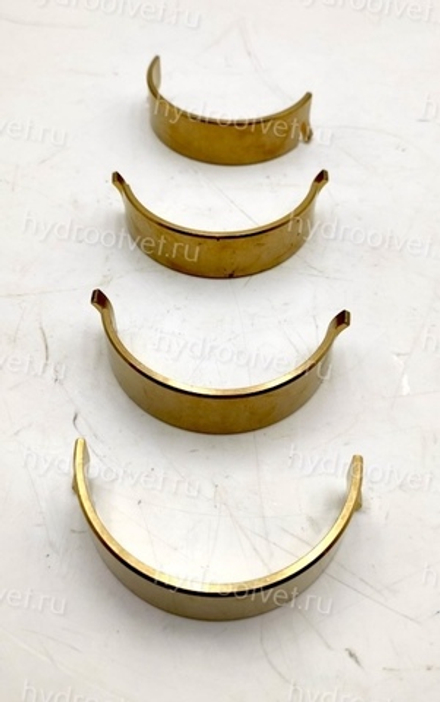

Опорный подшипник наклонного диска
5. Система регулировки (критически важный узел)
-

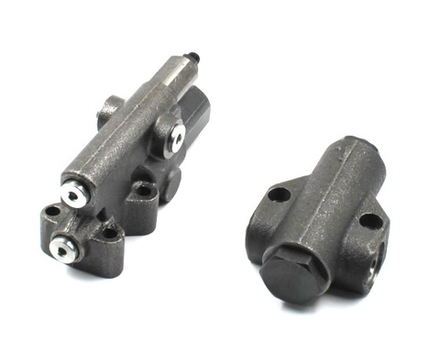

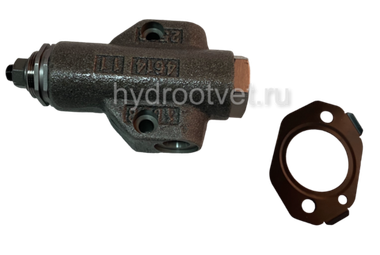

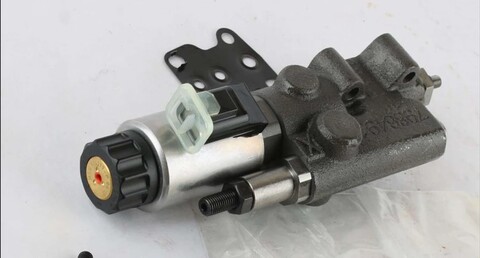

Регулирующий золотник (управляющий клапан) – часто заклинивает
-

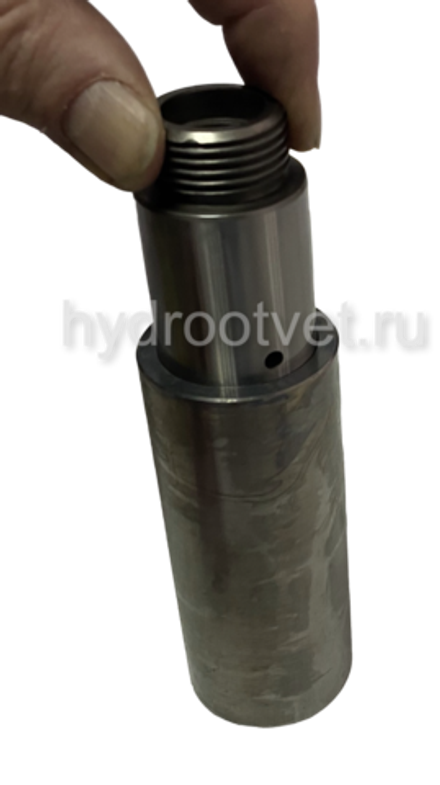

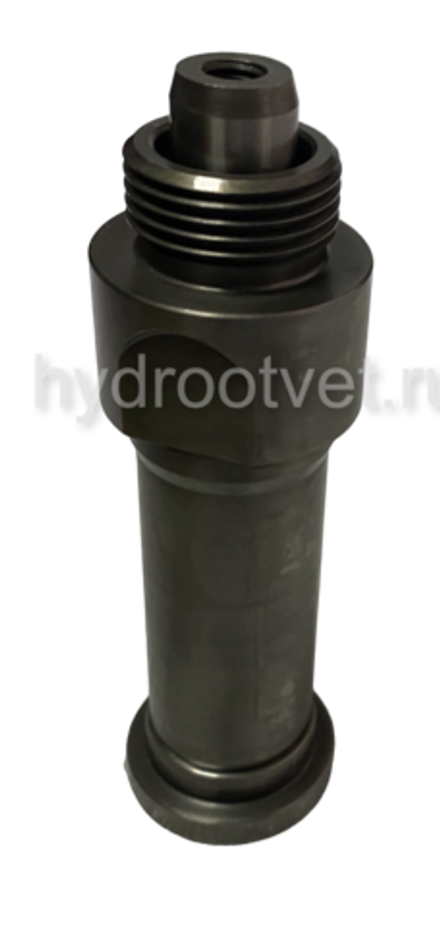

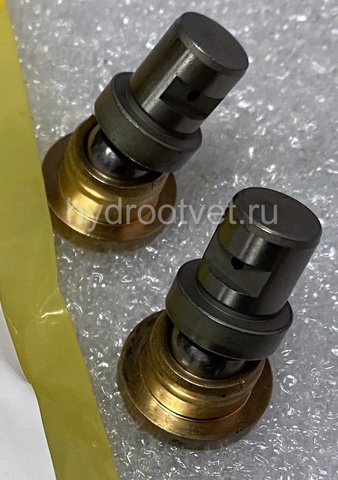

Сервопоршень – обеспечивает изменение угла наклона шайбы
-

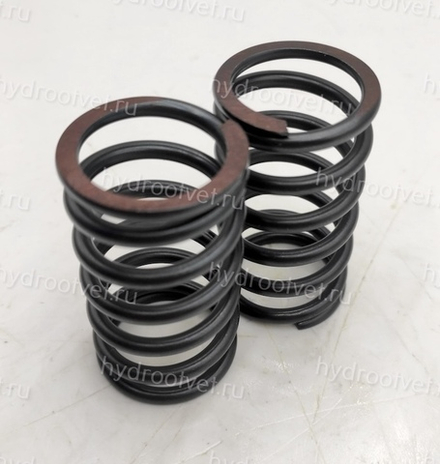

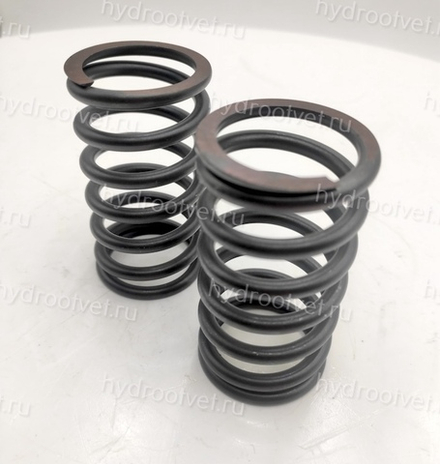

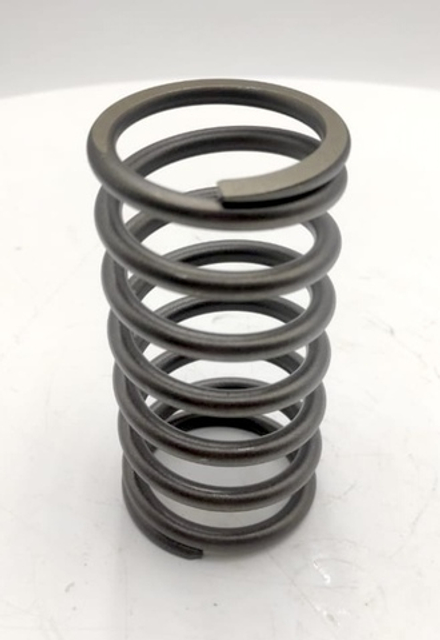

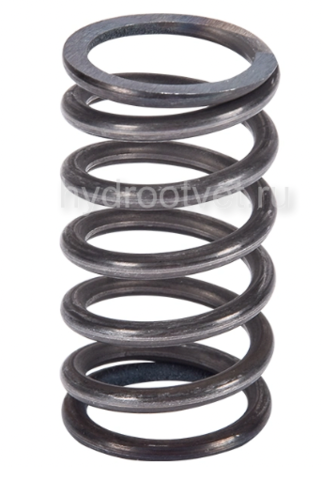

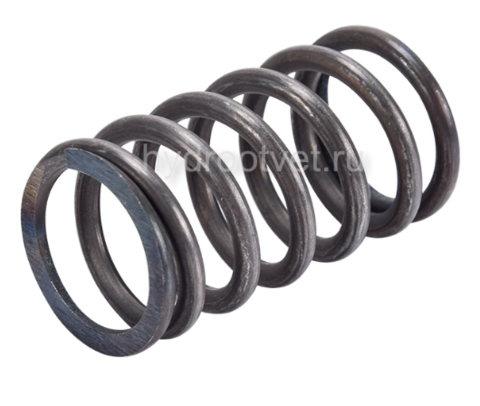

Регулировочная пружина – определяет характеристику регулировки
-
Демпферы в системе регулирования

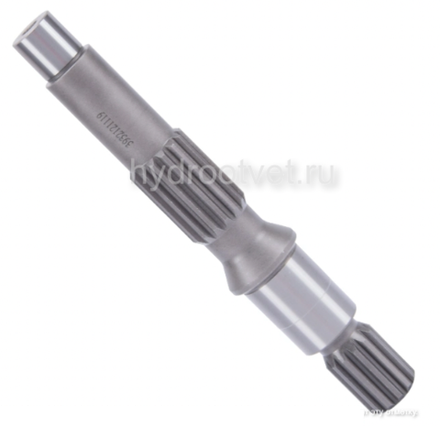

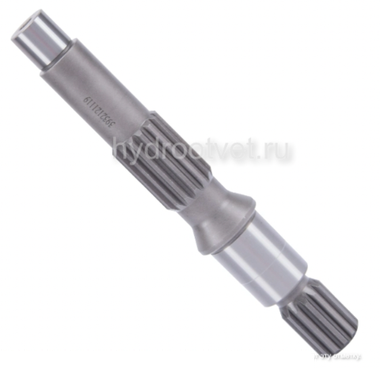

6. Вал и подшипники
-

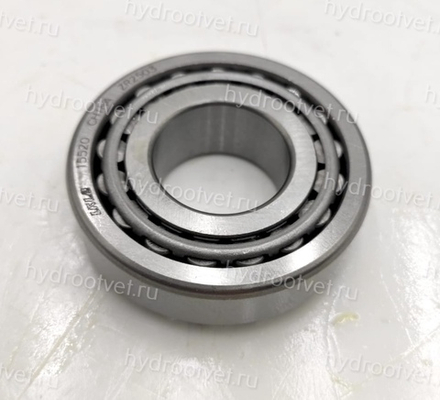

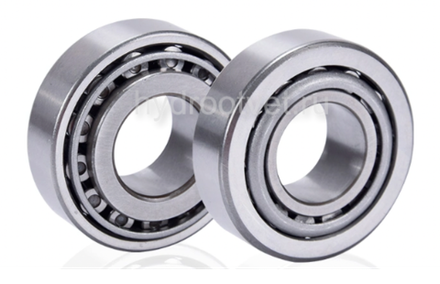

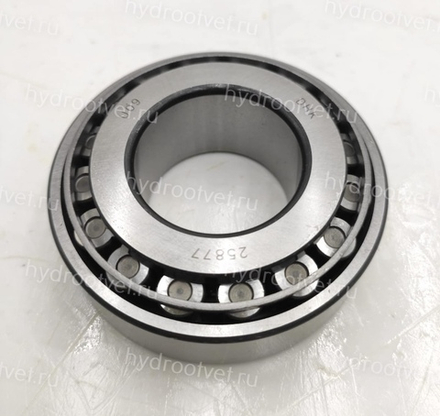

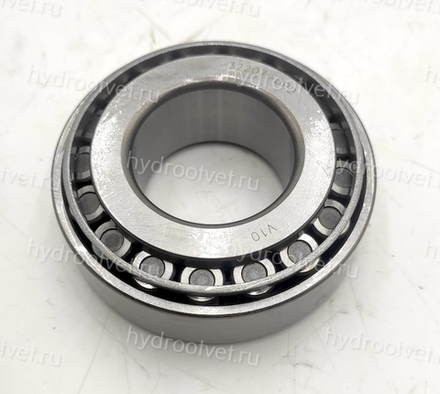

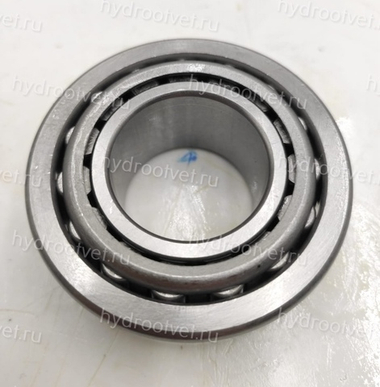

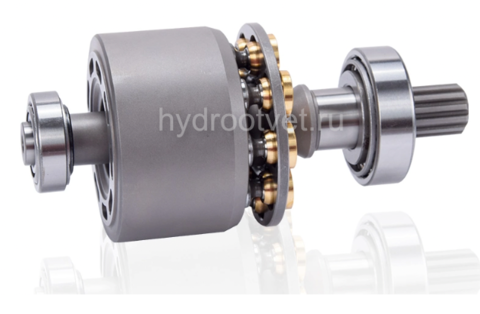

Радиально-упорные подшипники (обычно 2 шт.) – основной источник шума при износе
-
Шлицевая часть вала – проверяется на износ

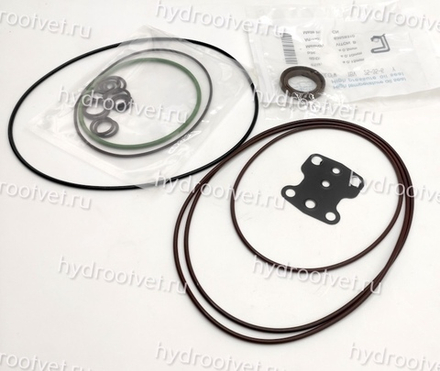

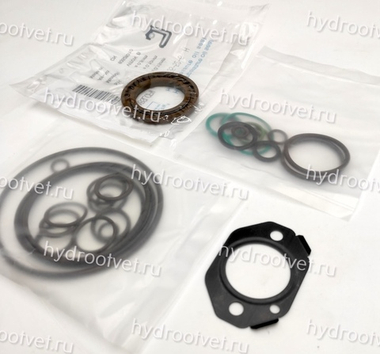

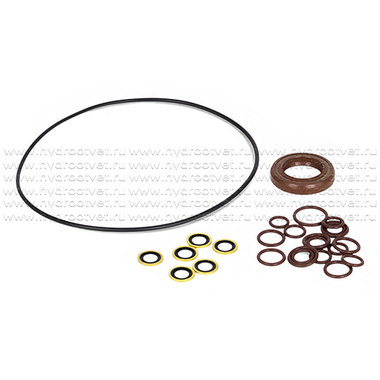

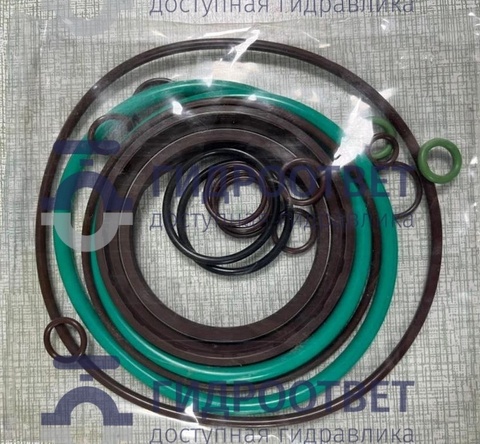

7. Уплотнения
-
Сальник вала (обычно NOK или Simrit)
-
Уплотнительные кольца (всех разъемных соединений)
-
Прокладки корпусных деталей
8. Клапанная группа
-
Предохранительный клапан (если встроен)
-

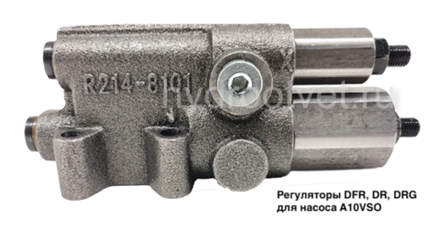

Клапан компенсации давления (в моделях с DR/DRG регулированием)
-
Дренажный клапан
⚠️ Характерные неисправности A10VSO
-
Потеря давления – износ поршневой группы или распределительного диска
-
Самопроизвольное изменение подачи – проблемы с золотником или сервопоршнем
-
Шум/вибрация – износ подшипников или дисбаланс ротора
-
Утечки через дренаж – износ уплотнений вала
-
Нестабильная работа регулятора – загрязнение золотника, износ пружины
🔨 Особенности ремонта A10VSO
-
Обязательная проверка системы регулировки – чистка золотниковых пар, проверка хода сервопоршня
-
Точные замеры зазоров:
-
Поршень-цилиндр (допуск ~0,02-0,04 мм)
-
Толщина распределительного диска
-
-
Специфичные моменты:
-
В моделях с DRG регулированием особое внимание клапану компенсации
-
В насосах с датчиком положения шайбы – проверка потенциометра
-
-
Стендовая проверка после сборки (характеристики регулировки)
📌 Практические рекомендации
-
Критически важные детали, которые всегда меняют:
-
Полный комплект уплотнений
-
Подшипники вала
-
Сервисную пластину с распределительным диском
-
-
При сильном износе вала или блока цилиндров экономически целесообразнее замена насоса
-
Все регулировки выполняются согласно техническому описанию на конкретную модификацию (DR, DFR, LR и др.)
Для конкретной модели (например, A10VSO 45 DFR/31R-PPA12N00) можно подобрать точный перечень деталей – уточните модификацию, и я предоставлю детальную информацию!
