Макс. давление регулировки, бар
Отношение площадей
A = 2:1 (кольцо = 50%)
38
B = 14.3:1 (кольцо = 7%)
34

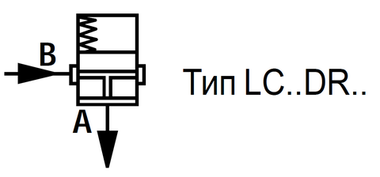

DR = функции редукционного клапана — золотникового типа, без дифференциального соотношения площадей (не открывается давлением от канала В)
11
Демпфирование
A = седельный с демпфером
2
B = седельно-золотниковый с демпфером
2
D = седельно-золотниковый без демпфера
12
E = седельный без демпфера
12
E = без канавки для тонкого уплотнения
11
Тип (описание)
D = крышка с одним каналом X
6
G = крышка со встроенным клапаном "ИЛИ", три выхода X, Z1 и Z2
6
GWA = крышка со встроенным клапаном "ИЛИ" под установку распределителя Ду6, три выхода X, Z1 и Y
6
H2 = крышка со одним каналом X и ограничителем хода картриджного клапана
6
WEA = крышка под установку распределителя Ду6, два выхода X и Y, управления из канала А
6
WEB = крышка под установку распределителя Ду6, два выхода X и Y, управления из канала B
3
KWA = крышка со встроенным клапаном "ИЛИ" под установку распределителя Ду6, три выхода Z1, X и Y, управления из канала B
4
RF = крышка со встроенным седельным распределителем с пружинным возвратом, три выхода Z1, X и Y
1
WEMA = крышка под установку распределителя Ду6 и выходами для подключения управления другим картриджем, четыре выхода X и Y, Z1 и Z2, управления из канала А
3

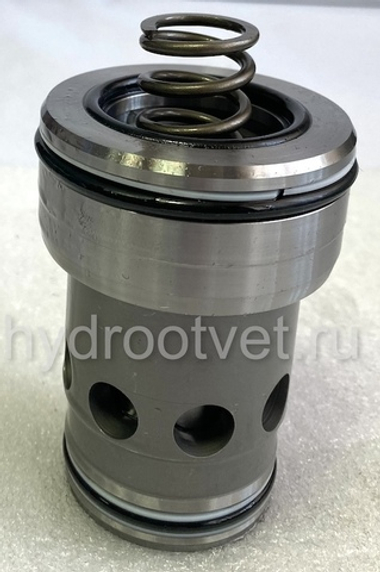

DB2 = крышка с предохранительным клапаном с ручной настройкой, два выхода X и Y, элемент регулировки - винт под шестигранник с защитным колпачком
16
DBW2 = крышка с предохранительным клапаном с ручной настройкой с функцией разгрузки, под установку распределителя Ду6, два выхода X и Y, элемент регулировки - винт под шестигранник с защитным колпачком
11
DBWD2 = крышка с предохранительным клапаном с ручной настройкой с функцией запирания, под установку распределителя Ду6, два выхода X и Y, элемент регулировки - винт под шестигранник с защитным колпачком
16
DR2 = крышка с редукционным клапаном с ручной настройкой, три выхода Z2, X и Y, элемент регулировки - винт под шестигранник с защитным колпачком
20
DRW2 = крышка с редукционным клапаном с ручной настройкой с функцией запирания, под установку распределителя Ду6, три выхода Z2, X и Y, элемент регулировки - винт под шестигранник с защитным колпачком
13
E = крышка с электрическим контролем закрытого положения
5
EH2 = крышка с электрическим контролем закрытого положения и ограничителем хода основного клапана
3
EWA = крышка с электрическим контролем закрытого положения под установку золотникового или седельного распределителя
5
