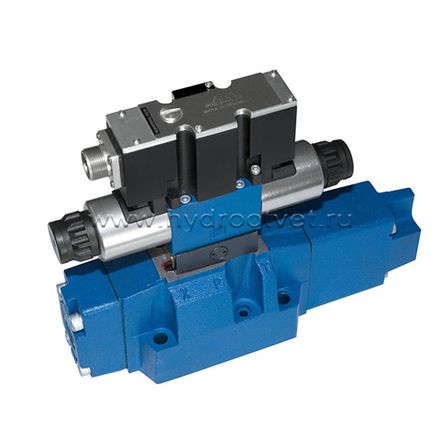

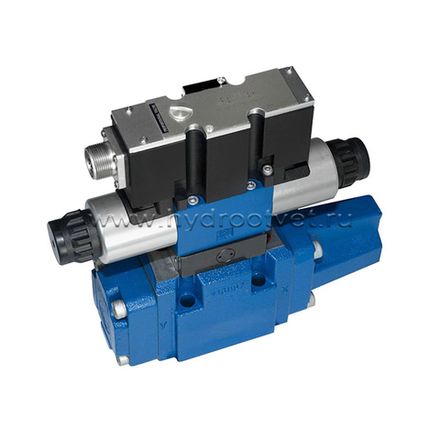

Особенности:
- 2-ступенчатые распределители пропорционального регулирования непрямого действия со встроенными электронными устройствами (OBE) для типа 4WRZE. Исполнение 4WRZ - не имеет встроенного усилителя. Для 4WRZ применяется внешний усилитель (электронная карта), который устанавливается в шкаф управления. Как правило, такая компоновка применяется для тяжелых условий эксплуатации.
- Регулирование направления и величины объемного расхода
- Управление с помощью пропорционально регулируемых электромагнитов с центрирующей резьбой и съемной катушкой
- Для установки на плите: расположение присоединений согласно ISO 4401
- Ручное управление по выбору
- Центрированный пружинами управляющий золотник
- Управляющие электронные устройства
- Тип .WRZE…
- Встроенные электронные устройства (OBE) с сигналом управления по напряжению или по току (A1 или F1) - Тип .WRZ…
- Аналоговый внешний модульный усилитель
- Тип .WRZE…

Управляющий клапан, тип 3DREPE 6…
Управляющий клапан является 3-ходовым редукционным клапаном с пропорциональным магнитным управлением. Он преобразовывает электрический входной сигнал в пропорциональный выходной сигнал давления и используется на всех клапанах типа 4WRZE… и 5WRZE… Пропорциональные магниты — это регулируемые работающие в масле электромагниты постоянного тока с центральной резьбой и съемной катушкой. Управление элек тромагнитами осуществляется с помощью встроенных электронных устройств (тип .WRZE...).
Конструкция. Клапан состоит из следующих основных компонентов:
- Корпус (1)
- Управляющий золотник (2) с плунжером c обратной связью по давлению (3 и 4)
- Магниты (5 и 6) с центральной резьбой
- Встроенные электронные устройства (7)
Принцип действия
Установка давления в A или B осуществляется с помощью пропорционально регулируемых электромагнитов. Высота давления зависит от силы тока. Если магниты (5, 6) отключены, управляющий золотник (2) удерживается пружинами сжатия (8) в среднем положении. Присоединения A и B соединены с присоединением Т, благодаря чему рабочая жидкость беспрепятственно стекает в бак. Плунжер с обратной связью по давлению (3) и управляющий золотник (2) перемещаются вправо путем возбуждения одного из пропорционально регулируемых электромагнитов, например, электромагнита а (5). Таким образом через дросселирующие поперечные разрезы с прогрессивной характеристикой пропускной способности открывается соединение между P и B, а также между A и T. При этом создаваемое в канале B давление через поверхность плунжера с обратной связью по давлению (4) воздействует на управляющий золотник и противодействует магнитной силе. При этом плунжер с обратной связью по давлению (4) закрепляется на электромагните b. Если давление превышает установленное на магните a значение, управляющий золотник (2) возвращается, противодействуя магнитной силе, и соединяет B с T до тех пор, пока вновь не будет достигнуто установленное значение давления. Давление пропорционально току электромагнита. После отключения электромагнитов управляющий золотник (2) возвращается пружинами сжатия (8) в среднее положение.
Управляющий клапан для 2-х позиционного распределителя (тип 3DREP 6…B…)
Принцип действия этой модификации клапана соответствует принципу действия клапана с тремя позициями. Однако 2-позиционный клапан оборудован только одним электромагнитом а (5). На месте 2-го пропорционально регулируемого электромагнита находится резьбовая заглушка (9). Уведомление для типа 3DREP 6. Не допускайте работы сливной линии без масла. При соответствующих условиях монтажа следует установить подпорный клапан (подпор около 2 бар).
Управляющий клапан, тип 3DREPE 6…
Управляющий клапан является 3-ходовым редукционным клапаном с пропорциональным магнитным управлением. Он преобразовывает электрический входной сигнал в пропорциональный выходной сигнал давления и используется на всех клапанах типа 4WRZE… и 5WRZE… Пропорциональные магниты — это регулируемые работающие в масле электромагниты постоянного тока с центральной резьбой и съемной катушкой. Управление электромагнитами осуществляется с помощью встроенных электронных устройств (тип .WRZE...).
Конструкция. Клапан состоит из следующих основных компонентов:
- Корпус (1)
- Управляющий золотник (2) с плунжером c обратной связью по давлению (3 и 4)
- Магниты (5 и 6) с центральной резьбой
- Встроенные электронные устройства (7)
Принцип действия
Установка давления в A или B осуществляется с помощью пропорционально регулируемых электромагнитов. Высота давления зависит от силы тока. Если магниты (5, 6) отключены, управляющий золотник (2) удерживается пружинами сжатия (8) в среднем положении. Присоединения A и B соединены с присоединением Т, благодаря чему рабочая жидкость беспрепятственно стекает в бак. Плунжер с обратной связью по давлению (3) и управляющий золотник (2) перемещаются вправо путем возбуждения одного из пропорционально регулируемых электромагнитов, например электромагнита а (5). Таким образом через дросселирующие поперечные разрезы с прогрессивной характеристикой пропускной способности открывается соединение между P и B, а также между A и T. При этом создаваемое в канале B давление через поверхность плунжера с обратной связью по давлению (4) воздействует на управляющий золотник и противодействует магнитной силе. При этом плунжер с обратной связью по давлению (4) закрепляется на электромагните b. Если давление превышает установленное на магните a значение, управляющий золотник (2) возвращается, противодействуя магнитной силе, и соединяет B с T до тех пор, пока вновь не будет достигнуто установленное значение давления. Давление пропорционально току электромагнита. После отключения электромагнитов управляющий золотник (2) возвращается пружинами сжатия (8) в среднее положение.
