Принцип работы дросселей с обратным клапаном

В современных пневматических и гидравлических системах часто требуется регулировать скорость движения рабочей среды – воздуха, жидкости или газа. Для этой цели применяют специальные устройства. Одним из самых эффективных решений стал дроссель с обратным клапаном. Этот компактный элемент позволяет управлять расходом в одном направлении и полностью открывать проход в противоположном. Понимание принципа работы поможет правильно выбрать тип устройства для конкретной задачи, избежать ошибок при монтаже и продлить срок службы оборудования.

Что такое дроссель с обратным клапаном?

Дроссель с обратным клапаном – это комбинированное устройство, которое совмещает регулируемый дроссель (сужение проходного сечения) и обратный клапан. Первый уменьшает поток рабочей среды в заданном направлении, второй свободно пропускает среду в обратную сторону. Благодаря такой конструкции можно независимо управлять скоростью движения поршня пневмоцилиндра или гидромотора на прямом и обратном ходу.

Чаще всего такие устройства используют в пневматике и гидравлике. В пневматической системе они регулируют воздух, а в гидравлической – жидкость. Корпус изготавливают из латуни, нержавеющей стали или технического пластика. Внутри находится подпружиненный шарик или конус, который выполняет роль обратного клапана, а также игольчатый винт для изменения сечения дросселя.

Ключевая особенность – они работают только в одной ветви схемы. Например, при движении штока цилиндра вперед рабочий поток идет через дроссель, что ограничивает скорость. При движении назад поток идет через обратный клапан и почти не встречает сопротивления. Это свойство широко используется в системах управления станками, конвейерами, упаковочным оборудованием и робототехникой.

Принцип работы

Принцип действия основан на разнице гидравлических сопротивлений в зависимости от направления движения среды. Устройство имеет два канала: один – с регулируемым проходным сечением (дроссель), второй – с подпружиненным запорным элементом (обратный клапан). Разберем по шагам.

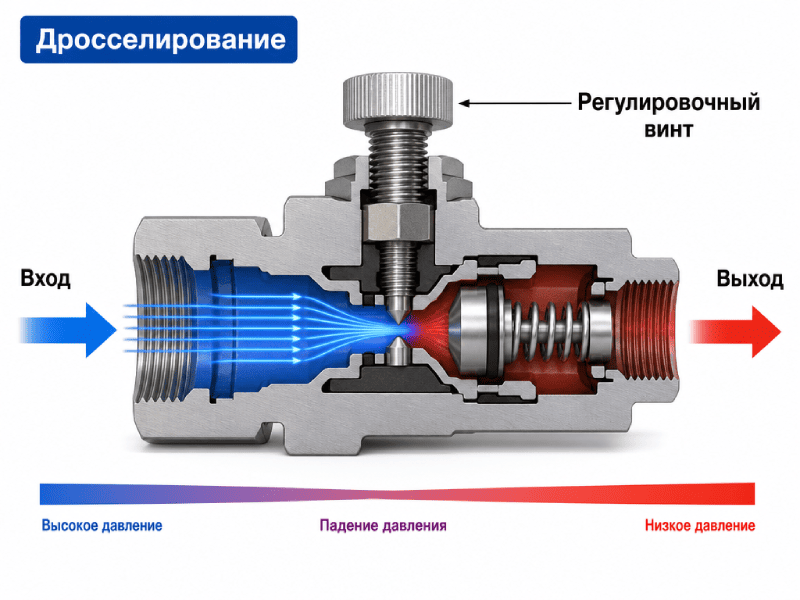

1. Прямой ход (регулируемое дросселирование). Среда поступает со стороны, где давление не может открыть обратный клапан – пружина и конструкция седла мешают. Вместо этого среда идет через дроссельное отверстие, сечение которого меняется винтом. Чем меньше сечение, тем больше сопротивление, ниже расход и скорость потока. Так регулировать выходную скорость исполнительного механизма удобно.

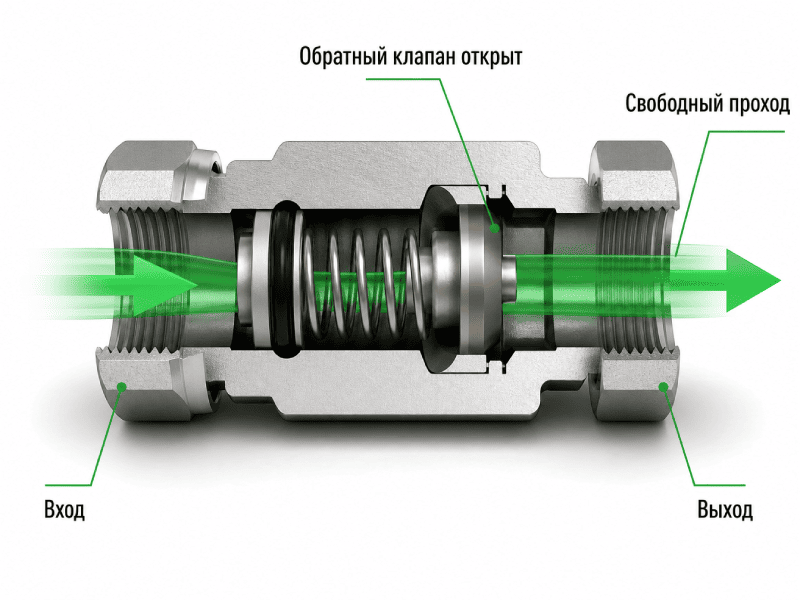

2. Обратный ход (свободный проход). Когда направление среды меняется, давление начинает действовать на запорный элемент с другой стороны. Пружина сжимается, шарик или конус отходит от седла. Открывается большой проход, и поток проходит почти без потерь. При этом рабочий расход жидкости или воздуха практически не ограничен, а давление падает минимально.

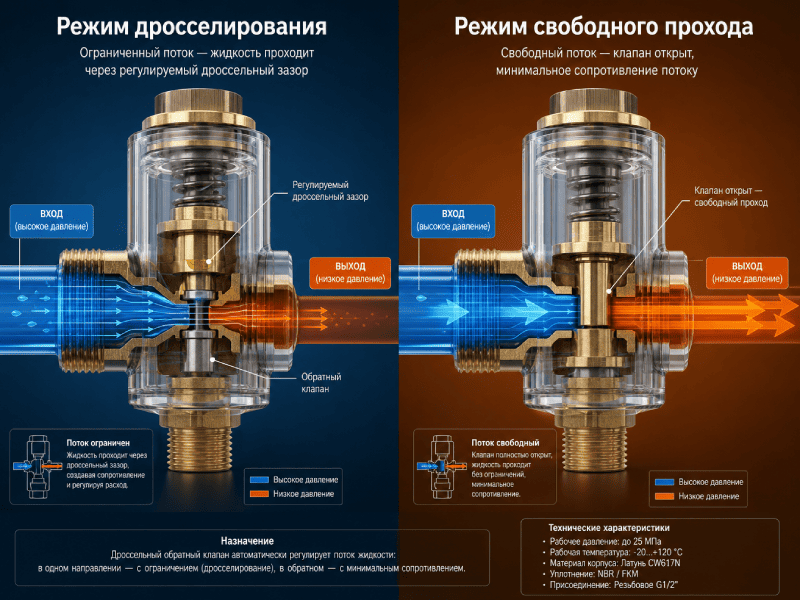

Таким образом, дроссель выполняет функцию регулятора в одном направлении, а обратный клапан полностью открывает путь в другом. Это позволяет настраивать скорость выдвижения и втягивания штока отдельно. Например, чтобы поршень выходил медленно, а возвращался быстро, или наоборот.

Важно понимать: дроссель с обратным клапаном не стабилизирует расход при колебаниях давления. Он только создает постоянное гидравлическое сопротивление, которое зависит от вязкости среды и температуры. Для точной поддержки скорости при меняющейся нагрузке нужны другие приборы. Но для большинства задач этого достаточно.

Преимущества

Почему инженеры часто выбирают именно дроссель с обратным клапаном? Перечислим основные плюсы.

• Компактность. Один корпус заменяет два отдельных элемента. Это экономит место на панели, упрощает монтаж.
• Простота настройки. Вам не нужно подбирать два устройства. Один винт – и скорость в нужном направлении задана.
• Надежность. Меньше стыков – меньше утечек рабочего тела. Встроенный обратный клапан срабатывает быстро.
• Универсальность. Такие устройства работают с воздухом, жидкостью (маслом, водой) и даже с некоторыми газами.
• Снижение затрат. Цена комбинированного изделия часто ниже суммы цен двух отдельных компонентов.
• Точная регулировка. Плавное изменение сечения позволяет подобрать оптимальную скорость для технологического цикла.

Благодаря этим свойствам комбинированные устройства стали стандартным решением для управления скоростью в пневматических и гидравлических системах. Они выдерживают высокое давление (до 350 бар в гидравлике и до 10 бар в пневматике), работают в широком диапазоне температур и не требуют сложного обслуживания.

Области применения

Устройства востребованы везде, где нужно управлять скоростью движения механизмов. Вот основные отрасли и примеры.

1. Промышленная пневматика. Регулировка скорости штоков цилиндров на конвейерах, прессах, захватах роботов. Чтобы деталь мягко опускалась, но быстро поднималась.
2. Гидравлические системы. Станки, строительная техника, сельхозмашины. Устройство ограничивает расход жидкости в одном направлении – это предотвращает рывки при торможении.
3. Пневматическое упаковочное оборудование. Дозаторы, термоформеры, заклейщики коробок. Обеспечивает плавное открытие ножей и быстрое возвращение.
4. Медицинская техника. Аппараты ИВЛ, хирургические инструменты с пневмоприводом. Важна плавность и точность – регулировка подачи воздуха без рывков.
5. Автоматизация зданий. Системы вентиляции и кондиционирования. Устройство управляет скоростью поворота заслонок и защищает от обратного потока воздуха.

В каждой из этих областей принцип один и тот же: раздельное управление скоростью в двух направлениях. Без такого пришлось бы усложнять конструкции.

Как выбрать устройство

Чтобы прибор проработал долго и без сбоев, учтите несколько параметров. Ошибка приводит к вибрациям, перегреву или потере управления.

• Тип рабочей среды. Что проходит через устройство: воздух, жидкость (масло, вода) или агрессивная среда? Для воздуха подходят латунные и пластиковые модели, для жидкости – только металлические с уплотнениями из маслостойкой резины.
• Диаметр условного прохода (DN). Должен соответствовать сечению трубопровода. Слишком маленький дроссель создаст избыточное давление, слишком большой – не позволит точно регулировать скорость.
• Рабочее давление. Убедитесь, что максимальное давление в системе ниже паспортного значения. Обычно запас берут 20–30 %.
• Расход (коэффициент Kv). Производитель указывает, сколько воздуха или жидкости пропускает устройство при полностью открытом положении. Подберите так, чтобы рабочий расход не превышал 80 % от максимума.
• Присоединение. Резьба (метрическая, дюймовая, BSP), штуцер под шланг или фланец. Для пневматики чаще используют резьбу G1/8, G1/4, G3/8.
• Материал корпуса. Для обычного воздуха – латунь или анодированный алюминий. Для гидравлических систем с маслом – сталь. Для пищевых производств – нержавейка.
• Регулировка. Есть модели с фиксацией винта, с ключом под шестигранник или с рукояткой. Выбирайте удобную для вашего доступа.

Также обратите внимание на направление установки. На корпусе обычно нанесена стрелка. Ошибиться нельзя – иначе устройство будет работать как простой дроссель в обе стороны или совсем перекроет поток.

Установка и эксплуатация

Монтаж не требует специальной квалификации. Но несколько правил помогут избежать проблем.

1. Перед установкой продуйте трубопровод. Мусор, окалина или обрезки уплотнительной ленты могут заклинить обратный клапан или повредить дроссельное отверстие.
2. Соблюдайте направление потока. Стрелка на корпусе указывает, в какую сторону среда проходит свободно (через обратный клапан). В противоположном направлении происходит дросселирование.
3. Не затягивайте резьбу чрезмерно. Корпус небольших дросселей может треснуть. Используйте динамометрический ключ или момент от руки с контролем.
4. При регулировке вращайте винт плавно. Резкое изменение расхода может вызвать гидроудар. Особенно опасно в системах с жидкостью.
5. Периодически проверяйте настройку. Из-за вибрации винт может самоотворачиваться. Если это критично, выбирайте модель с контргайкой.

При эксплуатации важно следить за чистотой рабочего тела. Для пневматики обязателен фильтр на входе – пыль забивает дроссельную щель. Для гидравлики нужна фильтрация не хуже 25 микрон. Также учитывайте, что вязкость жидкости меняется с температурой. Холодное масло будет проходить медленнее, чем горячее. Если скорость механизма плавает, возможно, устройство подобрано неправильно или пора заменить рабочий флюид.

И еще один важный момент. Дроссель с обратным клапаном не предназначен для герметичного запирания потока. Даже полностью затянутый винт оставляет микроскопический зазор. Чтобы полностью остановить движение, используйте отдельный запорный кран.

Заключение

Принцип работы дросселей с обратным клапаном прост, но эффективен. Всего один компактный элемент позволяет независимо задавать скорость движения рабочего тела в прямом и обратном направлениях. Это незаменимое свойство для автоматизированного оборудования – от пневматического пресса до гидравлического манипулятора. При выборе обращайте внимание на тип среды, давление, расход и материал корпуса. Правильная установка и регулярное обслуживание обеспечат долгую работу без отказов. Если вам нужно регулировать скорость поршня или поворотного двигателя, дроссель с обратным клапаном станет лучшим решением.
