Обзор гидрораспределителей, виды, устройство, принцип работы

Гидравлические системы широко применяются в современной технике. Без них невозможно представить работу строительных машин, сельскохозяйственного оборудования, станков и многих других механизмов. В центре любой гидросистемы находится элемент, который управляет движением рабочей жидкости. Это устройство и есть главный предмет нашего обзора. Разберём, какие бывают гидравлические распределители, как они устроены и по каким схемам работы функционируют.

Что такое гидрораспределитель и его основные функции

Гидрораспределитель – основной элемент любой гидравлической системы. Его назначение – направлять поток рабочей жидкости по нужным каналам. Он пускает жидкость в исполнительный механизм (например, в гидроцилиндр), отводит её обратно в бак или полностью перекрывает движение.

Принцип работы этого устройства основан на изменении проходных сечений внутри корпуса. Перемещая запорно-регулирующий элемент, оператор меняет направление потока или его величину.

Основные функции гидрораспределителей:

• пуск и остановка потока жидкости;
• изменение направления движения рабочей среды;
• выбор нужного направления для подачи жидкости в разные полости гидроцилиндра или гидромотора;
• разгрузка насоса при необходимости.

Так гидрораспределители выполняют роль «диспетчера» в гидросистеме. Этот элемент предназначен для точного управления движением рабочих органов машин.

Устройство и принцип работы гидрораспределителя

Чтобы понять, как устроена гидравлика, нужно изучить внутреннее строение этого механизма. Типичный гидрораспределитель с золотниковым элементом состоит из следующих частей:

• корпус с расточкой (гильза);
• золотник (цилиндрический или плоский плунжер);
• возвратные пружины;
• механизм управления (рукоятка, электромагнит, гидравлический толкатель);
• уплотнительные элементы.

Принцип работы такого устройства прост. Золотник в корпусе может занимать несколько фиксированных положении. В каждом положении он соединяет определённые каналы корпуса. Когда золотник смещается, открываются или закрываются проходы для жидкости. Давление рабочей среды воздействует на торцы золотника, но основной движущей силой служит внешний орган управления.

Рассмотрим принцип работы на примере трёхпозиционного распределителя. В нейтральном положении все каналы перекрыты либо соединены со сливом. При смещении золотника в одну из крайних позиций насосное масло направляется в одну полость гидроцилиндра, а из другой полости жидкость вытесняется в бак. При обратном смещении золотника направление потока меняется на противоположное. Такой принцип работы позволяет управлять движением штока цилиндра.

Для наглядности покажем гидравлическую схему простейшего распределителя. На ней обозначение позиций и соединительных каналов выполняется по стандартам ГОСТ или ISO.

Классификация и типы гидрораспределителей

Существует много разновидностей этих механизмов. Их делят по нескольким признакам. Рассмотрим виды классификации подробнее.

По типу запорно-регулирующего элемента

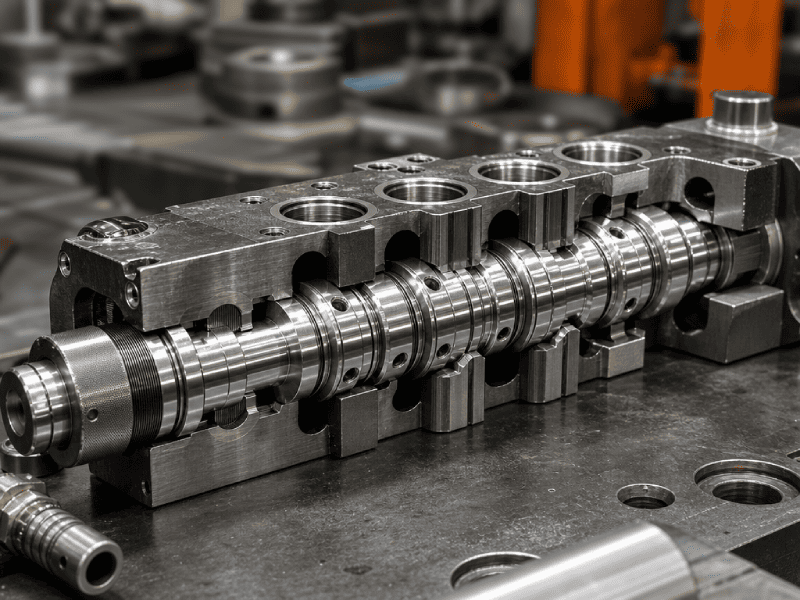

Самые распространённые – золотниковые распределители. В них движущая деталь имеет вид цилиндра с проточками (поясками). Проточки открывают или перекрывают каналы в корпусе. Золотниковые устройства отличаются надёжностью, компактностью и способностью работать при высоком давлении.

Другой тип – клапаны. Клапанные распределители используют сёдла и запирающие элементы в виде шариков или конусов. Они реже применяются в качестве основных распределителей, но незаменимы в некоторых специальных схемах, например в предохранительных или переливных клапанах.

Встречаются также крановые распределители с вращающейся пробкой. Но они уступают золотниковым по надёжности при высоких давлениях.

По способу управления

От типа управления зависит, как оператор или автоматика будет воздействовать на золотник. Основные способы управления таковы:

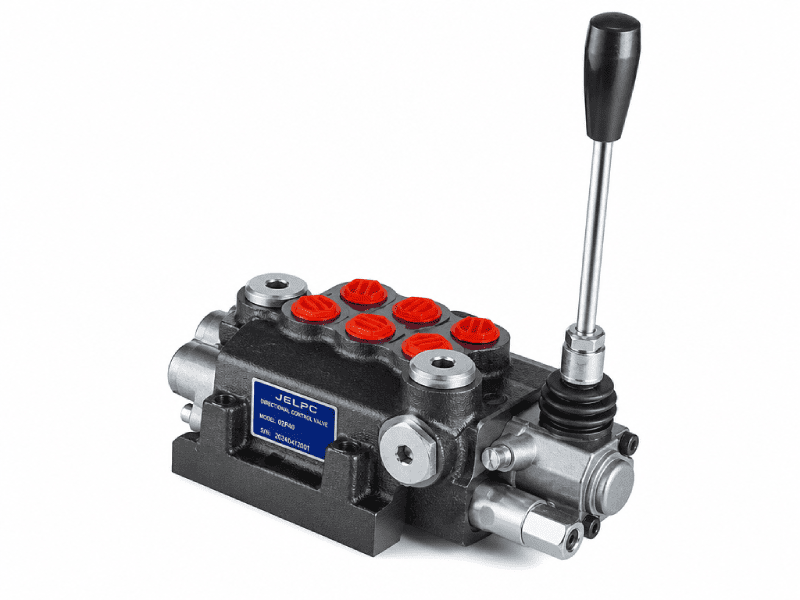

1. Ручное. Самый простой вариант – рычаг или рукоятка.
2. Механическое. Золотник перемещается от кулачка или толкателя.

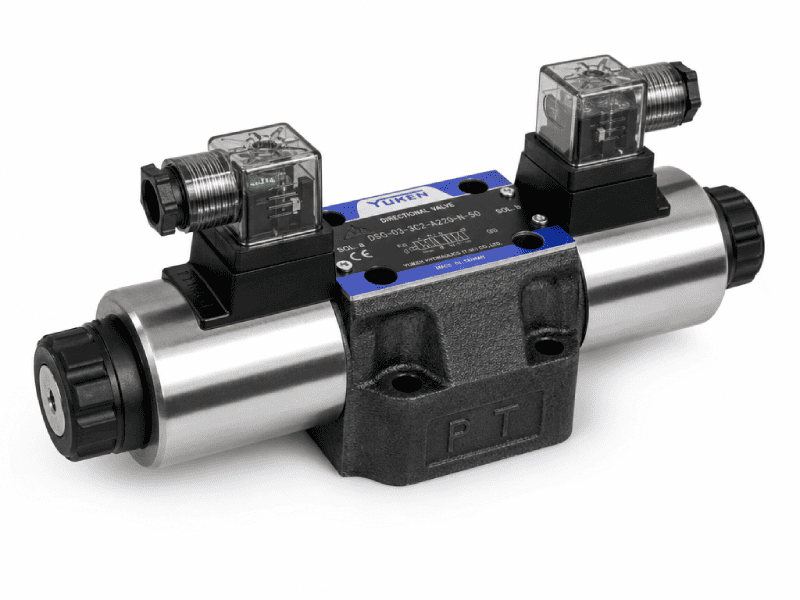

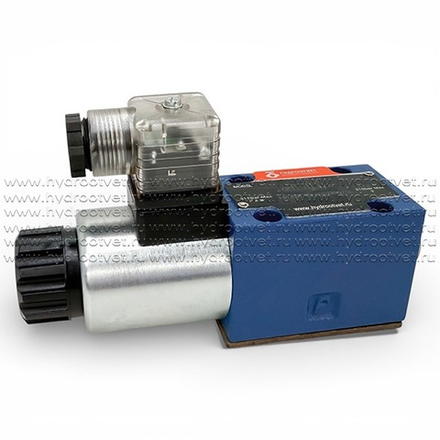

3. Электромагнитное – самый популярный в современной гидравлике вид. С электромагнитным управлением распределители получают сигнал от контроллера или тумблера. Катушка электромагнита притягивает сердечник, который толкает золотник.
4. Гидравлическое. Здесь золотник смещается под давлением масла, подаваемого от пилотного распределителя.
5. Пневматическое. Используется сжатый воздух.

Особого внимания заслуживают модели с электромагнитным управлением. Такие гидрораспределители легко встраиваются в системы автоматики. Они позволяют управлять гидроприводом дистанционно. Электромагнитное воздействие обеспечивает быстрое переключение. Важно помнить, что работа гидрораспределителя в зависимости от модели может быть сухой или «мокрой» (масло охлаждает электромагнит).

По количеству позиций и гидролиний

Любой распределитель характеризуется двумя числами: количество позиций и количество рабочих каналов (линий).

Позиция – это фиксированное положение золотника. Бывают двухпозиционные (включено/выключено) и трёхпозиционные (нейтраль + два рабочих). Редко встречаются четырёхпозиционные.

По числу линий различают:

• 2/2 (два канала, две позиции) – простейший клапан;
• 3/2 – три линии (подача, слив, выход к механизму);
• 4/2 – четыре линии (подача, слив, два выхода к двум полостям цилиндра);
• 4/3 – самый ходовой тип для управления гидроцилиндрами;
• 5/3 и более – для сложных гидросхем.

На практике чаще всего встречаются гидравлические распределители с четырьмя линиями и тремя позициями. Их условное обозначение на схемах – 4/3.

Как читать условные обозначения на схемах (ГОСТ/ISO)

Чтобы понимать гидравлическую схему, нужно знать стандартные символы для распределителей. Основной принцип: квадраты обозначают позиции. Каждый квадрат – это положение золотника. Линии внутри квадрата показывают, какие каналы соединены в данном положении.

Обозначение распределителей по ГОСТ 2.781-96 и ISO 1219-1 похожи. Для позиции нейтраль рисуют средний квадрат. Для крайних позиций – боковые квадраты. Линии подвода энергии (P – pressure, T – tank, A и B – рабочие порты) подходят к квадратам.

Рассмотрим подробнее, как читать типовые схемы. У трёхпозиционного распределителя три квадрата рядом. Средний квадрат – нейтральное положение. Если в нём все линии перечёркнуты, значит, при нейтрали насос разгружен на слив или заблокирован. Стрелки внутри квадратов показывают направление потока жидкости между портами. Например, стрелка от P к A и от B к T означает, что масло идёт от насоса в порт A, а из порта B сливается в бак.

Важно различать открытую и закрытую нейтраль. В открытой нейтрали канал P соединён с T, поэтому насос работает без нагрузки. В закрытой нейтрали все каналы заблокированы, давление растёт до настройки предохранительного клапана. Также существует плавающая нейтраль, где порты A и B соединены между собой и со сливом – это позволяет штоку цилиндра свободно перемещаться от внешнего усилия.

Пример: четырёхлинейный трёхпозиционный распределитель с закрытой нейтралью. В среднем квадрате все линии разорваны. При смещении влево канал P соединяется с A, а B – с T. При смещении вправо – P с B, A с T.

Буквенные индексы стандартизованы. P – насосная линия, T – слив, A и B – порты к цилиндру или мотору. X, Y – линии пилотного управления. На схемах также указывают тип управления: прямоугольник со стержнем – ручное, буква M с сердечником – электромагнитное, треугольник – гидравлическое.

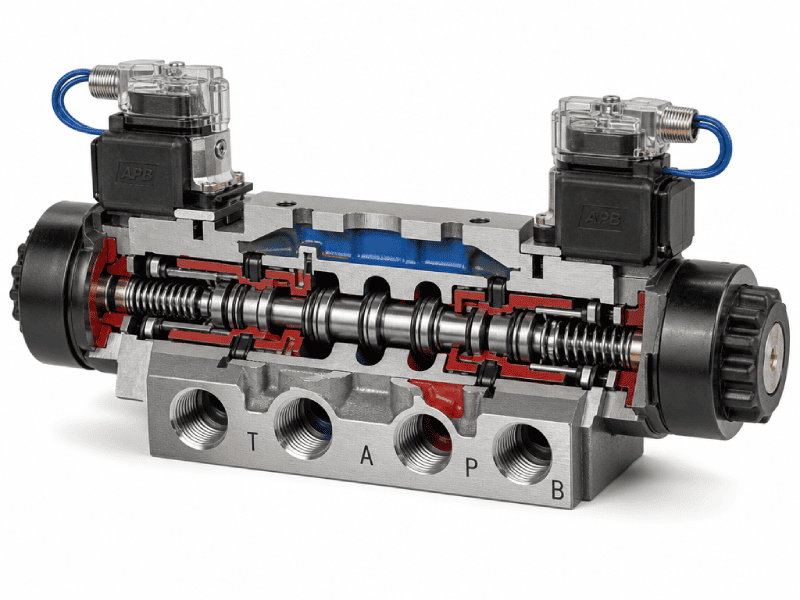

Умение читать гидравлическую схему обязательно для любого специалиста по гидравлике. Ниже приведён пример внешнего вида распределителя в разрезе.

Как выглядит правильно составленная схема? Все позиции должны быть чёткими, линии соединений – перпендикулярными или горизонтальными. Отсутствие перекрещиваний без указания соединения – признак качественной схемы.

Сферы применения гидрораспределителей

Применение гидрораспределителей охватывает почти все отрасли, где используется гидравлика. Вот лишь некоторые примеры:

• Строительная и дорожная техника: экскаваторы, бульдозеры, погрузчики, автокраны. Здесь распределители управляют движением стрелы, ковша, поворотом платформы.
• Сельское хозяйство: тракторы, комбайны, навесное оборудование. Гидравлические распределители поднимают плуги, регулируют глубину обработки.
• Станкостроение: гидравлические прессы, металлорежущие станки, литьевые машины. Принцип работы станка часто основан на точном позиционировании.
• Автомобильная техника: самосвалы с гидроподъёмом, гидроусилители руля (хотя там применяют специальные золотниковые механизмы).
• Авиация и судостроение: рулевые приводы, системы уборки шасси, грузовые люки.

Основной элемент гидросистемы – распределитель. Без него невозможно организовать направление движения рабочей жидкости.

Дополнительные сферы:

• металлургия (прокатные станы, подъёмные столы);
• энергетика (гидроприводы турбин, затворы трубопроводов);
• коммунальная техника (мусоровозы, вакуумные машины).

Критерии выбора гидрораспределителя

Чтобы правильно выбрать гидрораспределитель, нужно учесть несколько основных параметров.

1. Давление и расход. Максимальное давление в системе не должно превышать номинальное для распределителя. Расход (литры в минуту) влияет на потери давления и нагрев жидкости.
2. Тип управления. Ручное дешевле, но не подходит для автоматики. Электромагнитное требует наличия источника питания и контроллера. Гидравлическое нужно для очень больших расходов.
3. Количество позиций и линий. Для обычного цилиндра достаточно 4/3. Для одностороннего действия – 3/2. Для гидромотора с реверсом – 4/3 или 4/2.
4. Способ монтажа. Распределители бывают стыкового (сабплейт), резьбового (картриджные) или фланцевого типа.
5. Вязкость, чистота и совместимость рабочей жидкости с уплотнениями.
6. Нейтральное положение. Различают закрытую нейтраль, открытую (поток на слив) или плавающую (порты соединены между собой).
7. Дополнительные опции: встроенные предохранительные клапаны, противовакуумные устройства, ручные дублёры.

Основной совет: гидрораспределитель должен соответствовать параметрам вашей гидросистемы. Ошибка в выборе приведёт к потерям давления или некорректной работе. Лучше выбирать распределители от проверенных брендов с полной документацией, что и предлагает компания Гидроответ.

Практические рекомендации по эксплуатации

При эксплуатации гидрораспределителей важно соблюдать чистоту рабочей жидкости. Даже мелкие частицы заклинивают золотник, что приводит к отказу. Регулярно меняйте фильтры и контролируйте уровень масла.

Обратите внимание на время срабатывания. У распределителей с электромагнитным управлением оно составляет 30–80 мс. Для быстрых циклов это критично. Гидравлическое управление работает медленнее, но развивает большее усилие.

Температура жидкости также влияет на надёжность. При перегреве снижается вязкость, появляются утечки через зазоры золотника. Оптимальный диапазон – от +20 до +60 °C.

Особенности монтажа и выбора производителя

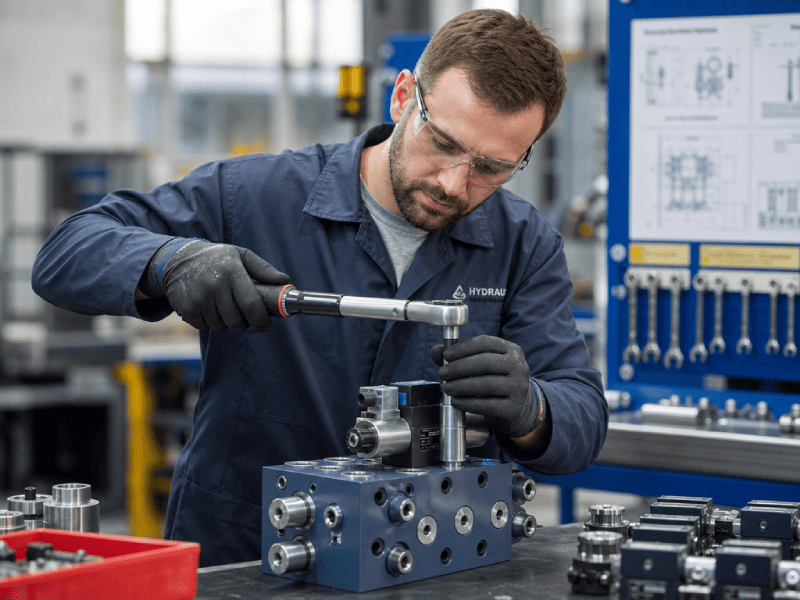

Правильный монтаж распределителя продлевает срок службы всей гидросистемы. Устанавливайте устройство на ровную плиту без перекосов. Затяжка крепёжных болтов выполняется динамометрическим ключом с усилием, указанным в паспорте. Перед подключением обязательно промойте все трубопроводы и проверьте герметичность соединений.

При выборе бренда обращайте внимание на наличие сервисных центров в вашем регионе. Популярные производители предлагают как бюджетные серии с ручным управлением, так и премиальные модели с электронными датчиками положения золотника. Запасные части – уплотнения, пружины, катушки электромагнитов – должны быть в свободной продаже. Не рекомендуется использовать распределители, бывшие в употреблении, так как износ рабочих поверхностей невозможно оценить визуально.

Заключение

Мы рассмотрели устройство и принцип работы гидравлических распределителей, разобрали их виды по типу запорного элемента, способу управления и количеству позиций. Вы узнали, как читать гидравлическую схему и на что обращать внимание при выборе. Надеемся, этот обзор поможет вам лучше понимать гидравлику. Правильно подобранный распределитель обеспечит долгую и надёжную работу всего оборудования.
