Обзор гидронасосов, типы, виды и принцип работы

Гидравлические системы широко применяются в современной технике. Их сердце — гидронасос. Без него невозможно представить ни строительную технику, ни станки, ни сельскохозяйственные машины. В этой статье мы подробно разберем, что такое гидравлический насос, какие бывают типы и виды, а также как он работает. Вы узнаете об устройстве гидронасоса, его достоинствах и недостатках и получите практические советы по выбору оборудования.

Что такое гидравлический насос

Гидронасосы — это устройства, которые преобразуют механическую энергию от двигателя в энергию потока жидкости. Простыми словами, гидронасос заставляет масляную или водную жидкость двигаться по системе, преодолевая сопротивление нагрузки, которая создает давление. Основное назначение такого агрегата — передать силовой импульс от мотора к рабочему органу машины (цилиндру, гидромотору).

Любой гидравлический насос, виды которого мы рассмотрим ниже, состоит из корпуса, рабочей камеры и органов, вытесняющих жидкость. По ГОСТ, все такие устройства делятся на классификационные группы по принципу действия и конструкции.

Ключевые особенности:

• Преобразование вращательного движения в поток жидкости.
• Создание высокого давления (до 400–700 бар у некоторых типов).
• Возможность регулировки подачи и рабочего объема.
• Надежность при правильной эксплуатации.

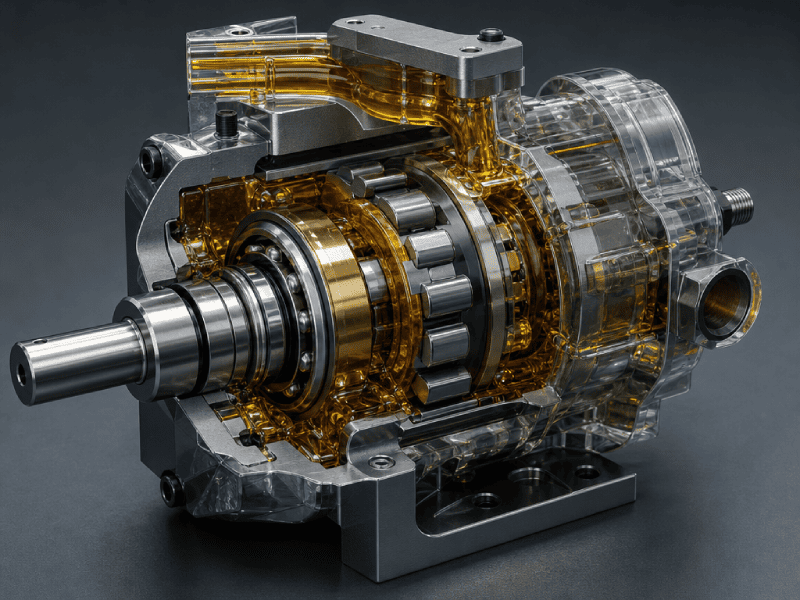

Принцип работы гидравлического насоса

Принцип работы любого объемного насоса основан на попеременном заполнении камер рабочей жидкостью и её вытеснении. Принцип действия можно описать в четыре этапа:

1. При вращении вала насоса объём рабочей камеры увеличивается.
2. За счёт разницы давления, жидкость из бака поступает внутрь.
3. При дальнейшем вращении камера уменьшается, и жидкость выдавливается в напорную линию.
4. Клапаны (если есть) предотвращают обратный поток.

Так работает большинство гидронасосов. Важно понимать, что принцип действия для насосов разных типов может немного отличаться. Например, шестерённые вытесняют жидкость за счёт зацепления зубьев, а поршневые — за счёт возвратно-поступательного движения плунжеров.

Основные параметры гидравлического насоса

Чтобы правильно подобрать агрегат, нужно знать его характеристики. Технические показатели определяют, где и как будет работать оборудование. Вот главные параметры:

• Рабочий объём — количество жидкости, которое насос вытесняет за один оборот (измеряется в см³/об). Это ключевая характеристика.
• Номинальное давление — максимальное давление, при котором насос может работать длительно без поломок.
• Частота вращения — скорость, на которую рассчитан ротор.
• Мощность — потребляемая от двигателя энергия.
• КПД — отношение полезной работы к затраченной энергии, общими словами. Различают полный, механический и объемный КПД гидравлического насоса.

Рабочий объём напрямую влияет на производительность. Чем он больше, тем больше жидкости перекачает гидронасос за единицу времени. По ГОСТ, каждый насос имеет маркировку, где указаны эти параметры.

Виды гидравлических насосов: классификация и конструкция

Гидравлический насос, виды которого бывают разными, делится на две большие группы: роторные (шестерённые, пластинчатые, винтовые) и поршневые (аксиальные, радиальные). Ниже разберём самые популярные конструкции.

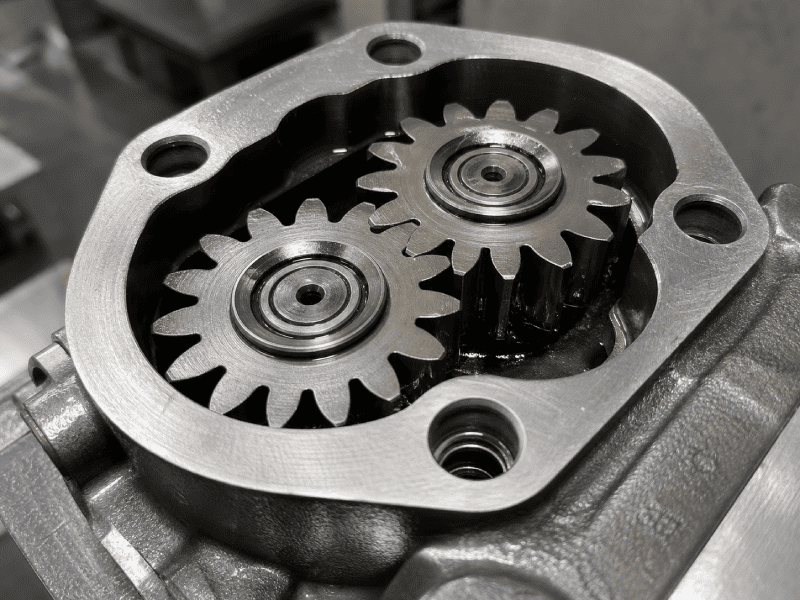

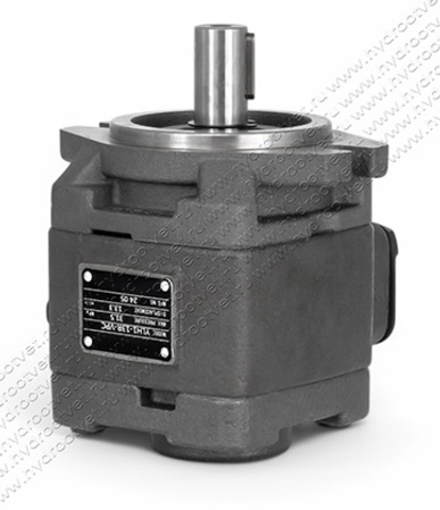

Шестерённые насосы

Это самый распространённый вид. Две шестерни — ведущая и ведомая — вращаются внутри корпуса. При выходе зубьев из зацепления образуется разрежение, и жидкость засасывается. Затем она переносится во впадинах и выталкивается в напорную линию.

Достоинства и недостатки шестерённых агрегатов:

Достоинства:

• Простая конструкция.
• Низкая стоимость.
• Устойчивость к загрязнению жидкости.
• Компактность.

Недостатки:

• Высокая пульсация давления.
• Низкий КПД.
• Шумность.
• Невозможность регулирования рабочего объёма (только нерегулируемые).

Эти гидронасосы часто используются в оборудовании для воды и масла, а также в смазочных системах. Шестерённые гидронасосы — отличный выбор для простых задач, где не нужна высокая точность.

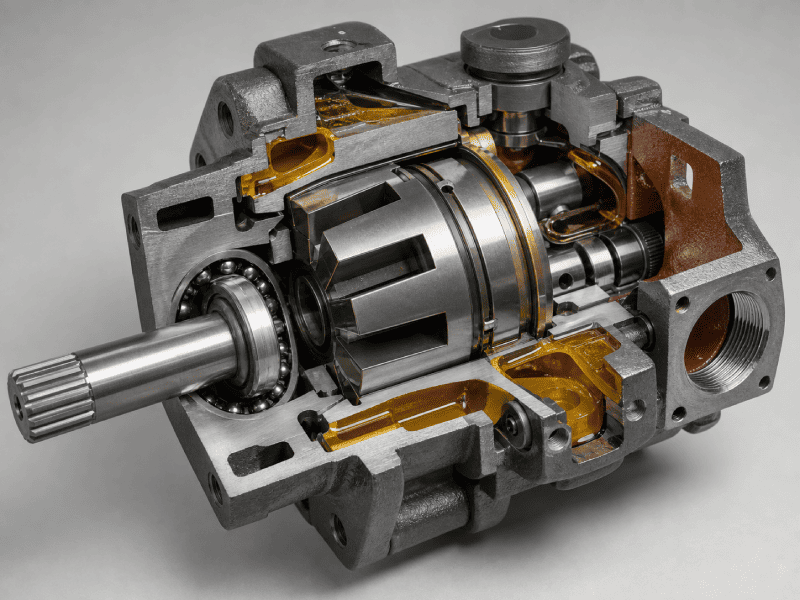

Пластинчатые (лопастные) насосы

Второй вид — пластинчатые. Внутри ротора сделаны пазы, где скользят пластины. При вращении под действием центробежной силы пластины выдвигаются и прижимаются к статору. Камеры между пластинами попеременно увеличиваются и уменьшаются, создавая всасывание и нагнетание.

Пластинчатые бывают одинарного и двойного действия. У насоса двойного действия статор имеет овальную форму, поэтому за один оборот происходит два цикла всасывания и нагнетания. Это снижает пульсацию давления.

Достоинства и недостатки:

Достоинства:

• Равномерная подача жидкости.
• Меньший шум по сравнению с шестерёнными.
• Возможность быстрой регулировки подачи (у регулируемых моделей).

Недостатки:

• Чувствительность к загрязнениям.
• Сложность конструкции.
• Более высокая цена.

Пластинчатые широко применяются в станкостроении, металлообработке, а также в гидравлике мобильных машин. Области их применения — там, где требуется плавная работа.

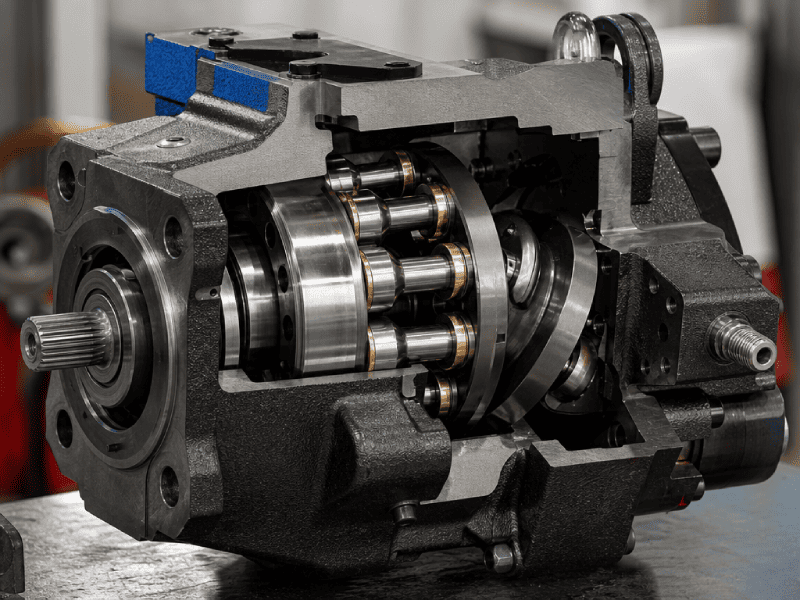

Аксиально-поршневые насосы

Это самый мощный и эффективный вид. Аксиально поршневые агрегаты имеют блок цилиндров, который вращается вместе с валом. Поршни используются вдоль оси. При вращении наклонная шайба или наклонный блок заставляют поршни двигаться возвратно-поступательно. За один оборот каждый поршень совершает ход всасывания и нагнетания.

Аксиально поршневые могут быть регулируемыми и нерегулируемыми. Регулировка осуществляется изменением угла наклона шайбы. Чем больше угол, тем больше рабочий объём. Аксиально-поршневые насосы развивают давление до 450–500 бар и имеют КПД до 95%.

Поршневые насосы этого типа используются в тяжёлой технике: экскаваторах, бульдозерах, кранах, гидравлических системах самолётов и прессов. Достоинства — высокое давление, возможность регулирования, долгий срок службы. Недостатки — сложность конструкции, высокая цена, чувствительность к чистоте масляной жидкости.

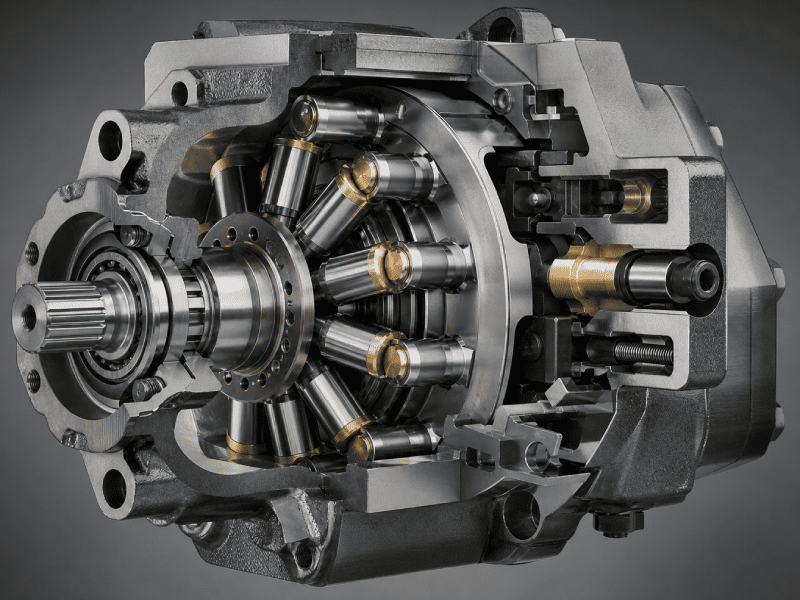

Радиально-поршневые насосы

Радиально поршневые насосы отличаются тем, что поршни расположены радиально — перпендикулярно оси вращения. Блок цилиндров вращается внутри эксцентрикового кольца. При вращении эксцентриситет заставляет каждый поршень совершать возвратно-поступательное движение. Такая конструкция позволяет создавать очень высокое давление (до 700 бар и выше).

Радиально-поршневые гидронасосы чаще всего используются в стационарных установках: гидравлических прессах, тяжёлых стендах, корабельных механизмах. Достоинства — высочайшая надёжность, способность работать при пиковых нагрузках, большой рабочий объём. Недостатки — громоздкость, высокая стоимость, сложность обслуживания.

Радиальные варианты — это выбор для задач, где не жалко места и нужна абсолютная надёжность.

Сравнение видов гидравлических насосов

Чтобы вам было проще ориентироваться, вот сравнительная таблица. Она поможет увидеть достоинства и недостатки каждого типа насоса в комплексе.

Из таблицы видно, что выбор насоса зависит от того, что вам важнее: цена, давление, возможность регулирования или неприхотливость. Роторные (шестерённые и пластинчатые) хороши для простых систем. Поршневые — для тяжёлого оборудования и ответственных задач.

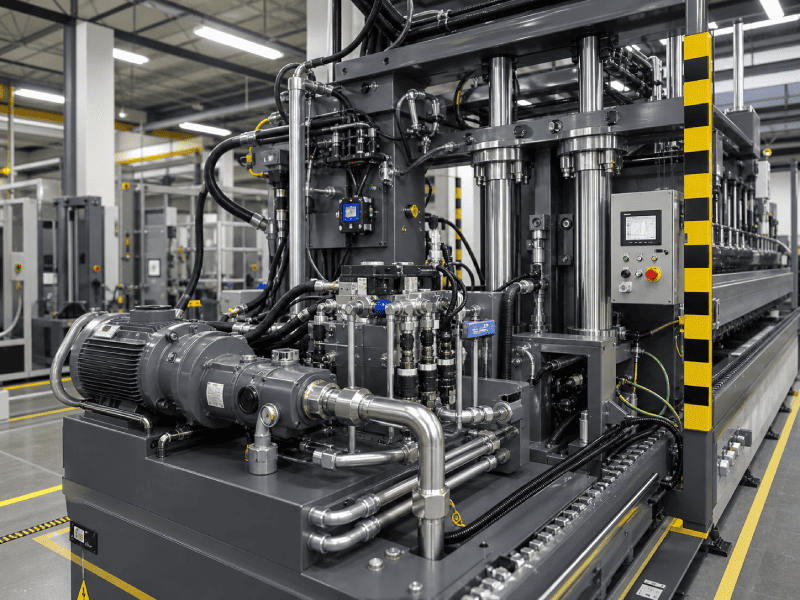

Применение гидравлических насосов в промышленности

Гидронасосы можно встретить практически везде, где нужно передать большое усилие через жидкость. Основные области применения:

1. Строительная и дорожная техника: экскаваторы, погрузчики, бульдозеры, автокраны. Здесь чаще всего применяются аксиально поршневые агрегаты благодаря компактности и высокому давлению.
2. Станкостроение: металлорежущие станки, прессы, гибочные машины. В них популярны пластинчатые и шестерённые гидронасосы.
3. Сельское хозяйство: тракторы, комбайны, самоходные опрыскиватели. Используются разные типы в зависимости от мощности.
4. Авиация и космос: гидросистемы шасси, управления поверхностями. Требования к надёжности максимальны, поэтому ставят поршневые агрегаты.
5. Нефтегазовая отрасль: насосные станции, гидравлические ключи, буровые установки.
6. Морская техника: рулевые машины, лебёдки, якорные механизмы. Радиально поршневые тут вне конкуренции из-за способности работать в тяжёлых условиях.

В каждой из этих сфер оборудование работает часами без остановки. Поэтому так важна правильная эксплуатация и соответствие ГОСТ. Дополнительно стоит отметить применение в металлургии: там гидронасосы обслуживают прокатные станы, подъёмники и рольганги. В лесной промышленности используются мобильные гидравлические манипуляторы. Такое разнообразие подтверждает универсальность гидравлических машин.

Требования к рабочей жидкости по ГОСТ

Гидравлика чувствительна к качеству масляной жидкости. По ГОСТ 17479.4-87, масла для гидронасосов делят на классы вязкости. Основной параметр — кинематическая вязкость при 40°C. Для шестерённого насоса допустима вязкость 20–400 мм²/с, для аксиально поршневых — строго 10–120 мм²/с. Применение неподходящего масла ведёт к кавитации, потере рабочего объёма и выходу устройства из строя. Также ГОСТ регламентирует содержание воды, механических примесей и антипенные присадки. Для радиально поршневых насосов требуется высокая чистота фильтрации (класс 9–10 по ГОСТ 17216-71). Соблюдение этих норм — залог долгой эксплуатации.

Типичные неисправности гидравлических насосов

Любой гидронасос со временем изнашивается. Самые частые проблемы:

• Снижение рабочего объёма. Проявляется в медленной работе гидроцилиндров. Причина — износ торцевых поверхностей или заклинивание поршневых пар.
• Повышенный шум и вибрация. Часто вызваны подсосом воздуха через уплотнения или засорением всасывающего фильтра.
• Перегрев насоса. Возникает при работе на вязкой масляной жидкости или при завышенном давлении.
• Утечки по валу. Свидетельствуют об износе манжеты или подшипников.

Диагностику лучше доверить специалистам. Но простые проверки (осмотр, замер температуры, анализ жидкости) можно устраивать самостоятельно раз в месяц. Помните: даже насос двойного действия пластинчатого типа требует периодического обслуживания.

Советы по эксплуатации и обслуживанию

Любой гидронасос прослужит дольше, если соблюдать простые правила. Вот ключевые рекомендации:

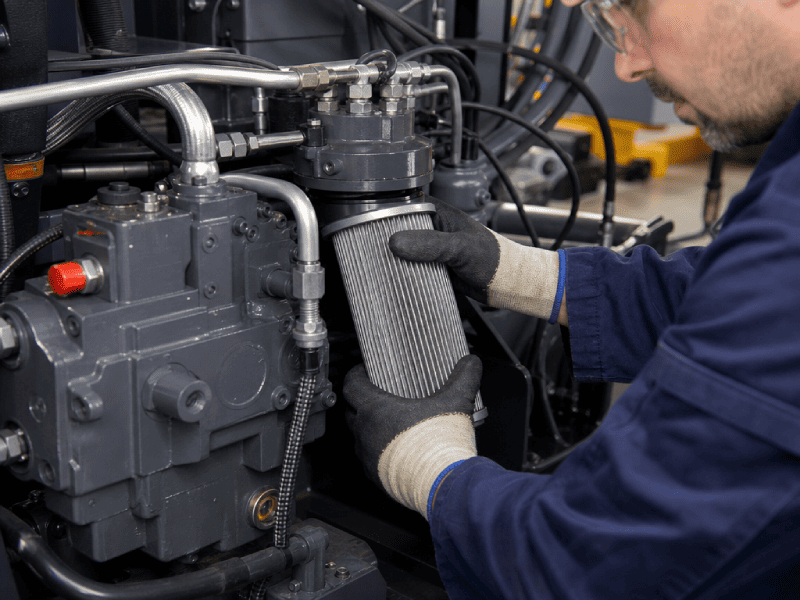

• Меняйте фильтры вовремя. Загрязнения быстро выводят из строя аксиально поршневые и радиально поршневые агрегаты. По ГОСТ, тонкость фильтрации должна быть не грубее 10–25 мкм.
• Следите за уровнем масла. При низком уровне насос захватывает воздух, что приводит к кавитации. Это разрушает детали конструкции.
• Используйте масла рекомендованной вязкости. Слишком густая масляная жидкость затрудняет действие насоса, а слишком жидкая ухудшает смазку.
• Не превышайте максимальное давление. Работа на пределе сокращает ресурс гидронасосов в разы. Учитывайте это при подборе.
• Регулярно проверяйте соединения. Утечки жидкости не только снижают КПД, но и опасны для персонала.
• При длительном простое запускайте систему на холостом ходу без нагрузки. Это позволит рабочей жидкости прогреться и смазать все пары.

Эксплуатация по этим правилам — залог того, что гидравлика прослужит заявленный производителем срок. Помните: ремонт поршневого насоса часто стоит почти как новый агрегат, поэтому профилактика выгоднее.

Подбор гидравлического насоса по системе

Выбор насоса — ответственная задача. Ошибка приведёт к быстрому износу или недостатку мощности. Вот пошаговый алгоритм:

1. Определите требуемое давление и расход. Расход = рабочий объём × частота вращения. Посчитайте, сколько жидкости нужно вашим гидроцилиндрам или моторам.
2. Выберите тип в зависимости от условий. Для грязной жидкости лучше взять шестерённый. Для высокой точности — пластинчатые или аксиально поршневые.
3. Учтите возможность регулировки. Нужна ли регулировка производительности «на ходу»? Если да, берите регулируемый аксиально поршневой или радиально поршневой.
4. Проверьте совместимость с маслом. По ГОСТ, разные гидронасосы рассчитаны на определённую вязкость жидкости.
5. Оцените стоимость и доступность запчастей. Шестерённые дешевле, а вот для аксиально поршневых запчасти дороже.
6. Учтите габариты и массу. Радиально поршневые громоздки, для компактной техники они не подойдут.

Помните: лучше выбрать насос с небольшим запасом по давлению (10–15%), чем работать на пределе. Тогда гидравлика прослужит дольше.

Частые вопросы о гидравлических насосах

Вопрос 1: Чем отличается гидронасос от гидромотора?
Ответ: Гидронасос преобразует механическое вращение в поток жидкости, а гидромотор — наоборот, поток жидкости в вращение. По конструкции они очень похожи, но у насоса входные отверстия больше, а у мотора — наоборот. Не стоит их путать.

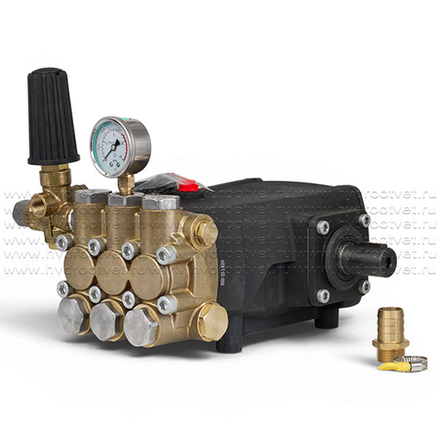

Вопрос 2: Можно ли работать с водой в гидронасосе?
Ответ: Большинство гидронасосов рассчитаны на масляную жидкость. Использовать воду можно только в специальных моделях (например, водоплунжерные насосы), иначе коррозия и плохая смазка быстро убьют оборудование.

Вопрос 3: Что такое гидростатический насос?
Ответ: Гидростатический — это синоним объёмного насоса. Он создаёт давление за счёт вытеснения жидкости из замкнутой камеры. Все описанные выше типы относятся к гидростатическому типу.

Вопрос 4: Как часто нужно менять масляную жидкость?
Ответ: По ГОСТ, замена каждые 2000–3000 часов работы или раз в год. Но если гидронасос работает в пыльной среде, то чаще. Следите за загрязнением — это основной враг поршневых агрегатов.

Вопрос 5: Может ли насос работать в обратную сторону?
Ответ: Обычно нет. Большинство гидронасосов рассчитаны на одно направление вращения. Если устраивать обратное вращение, то действия поменяются местами: всасывающий порт станет нагнетательным, и система выйдет из строя. Исключение — гидронасосы с симметричной конструкцией (некоторые шестерённые).

Вопрос 6: Как измерить рабочий объём без документов?
Ответ: Объём рассчитывается по формуле: за один оборот соберите выходящую жидкость в мерную ёмкость. Но проще найти маркировку на корпусе — там обычно указаны рабочий объём в см³/об и ГОСТ.

Вопрос 7: Что будет, если залить не то масло?
Ответ: Гидронасосы быстро износятся. Неправильная вязкость нарушает режим смазки, а несовместимые присадки могут разрушить уплотнения. Всегда сверяйтесь с паспортом оборудования.

Вопрос 8: Как понять, что гидронасос скоро сломается?
Ответ: Основные признаки: падение производительности, повышенный шум, нагрев корпуса, посторонние вибрации, металлическая стружка в рабочей жидкости. При любом из симптомов не устраивайте долгую работу — сразу проводите диагностику.

Вопрос 9: Для чего нужна регулировка на аксиально поршневых насосах?
Ответ: Она позволяет менять рабочий объём прямо во время работы. Это экономит энергию и повышает точность управления машиной. Без регулирования гидронасос выдает постоянный расход, что не всегда удобно.

Теперь вы знаете о гидронасосах практически всё: что такое это устройство, как устроен гидронасос, какие бывают виды и как их выбирать. Основной вывод: подбирайте тип под конкретную задачу. Для простых механизмов достаточно шестерённого, для тяжёлой техники — аксиально поршневого или радиально поршневого. Соблюдайте чистоту рабочей жидкости, вовремя проводите эксплуатацию и обслуживание, и ваше оборудование прослужит десятилетия.

Если остались вопросы — обращайтесь к специалистам или изучайте ГОСТ на конкретные типы насосов.
