Обозначения гидравлических элементов на схемах

Гидравлические системы работают в строительной технике, станках, автомобилях. Чтобы понять такое устройство, недостаточно смотреть на детали. Нужно уметь читать чертежи, где показана работа насоса, клапанов и других компонентов с помощью специальных знаков. Основной способ передачи информации — гидравлическая схема. Разберём обозначения гидравлических элементов на схемах на примерах, научимся расшифровке графических символов и избежим типичных ошибок.

Что такое гидравлическая схема

Гидравлическая схема — это графический документ, который показывает все соединения между устройствами, работающими под давлением жидкости. На практике чаще используют принципиальную схему. В ней условное обозначение каждого элемента строго соответствует ГОСТ и международным стандартам.

Зачем нужна гидравлическая схема? Чтобы правильно собрать устройство или систему линий подачи масла. Чтобы научиться диагностировать поломки: зная, что означает символ, вы быстро найдёте неисправность. Гидравлическая схема обязательна при проектировании нового оборудования. Без неё нельзя предсказать поведение линий высокого давления при разных режимах.

Важно: гидравлическая схема оперирует условными знаками, а не реальными формами деталей. Например, обратный клапан выглядит как определённый графический значок, хотя реальная деталь может быть цилиндрической или угловой. Это обеспечивает единообразие: инженер из любой страны прочитает чертёж одинаково.

Типы гидравлических схем

По ГОСТ 2.701-2008 выделяют несколько типов гидросхем. Знание типов помогает выбрать нужную детализацию.

1. Структурные схемы — показывают общие блоки системы и связи между ними, без подробностей внутри каждого блока. Основной плюс — быстро понять логику.
2. Принципиальные схемы — самый подробный вид. Здесь обозначается каждый клапан, фильтр, манометр, реле давления и даже соединения линий. Именно на принципиальных схемах разбирают обозначения.
3. Монтажные схемы — показывают реальное расположение устройств и трассы трубопроводов. Для чтения монтажных чертежей полезны и обозначения гидравлических элементов на схемах, но там добавляются размеры и привязка к корпусу.
4. Функциональные схемы — акцент на процессах: как изменяется давление в разных точках, как срабатывает обратный клапан при смене потока.

Кроме того, схема может быть пневматической, если рабочее тело — воздух, но правила графического построения похожи. В статье речь идёт о гидравлике (масла, эмульсии, другие жидкости).

Как обозначаются гидравлические элементы на схемах

Переходим к главному: как обозначаются гидравлические элементы в гидравлике. Все символы регламентированы ГОСТ 2.780-96 и ISO 1219. Условное обозначение каждого компонента строится из базовых фигур: кругов, квадратов, прямоугольников, стрелок, линий.

Основной принцип: каждое устройство имеет уникальный графический значок, а линии показывают направление потока. Соединения линий бывают жёсткими (сплошная линия) или гибкими (пунктир). Также на гидросхеме обозначается место подключения манометра, точка отбора давления.

Чтобы быстро запомнить обозначения гидравлических элементов на схемах, разобьём их на группы. Символы для насоса: круг с треугольным контуром внутри, показывающим направление потока. Символы для клапанов: квадраты со стрелками, пружинами или прямоугольниками. Символы для фильтра — прямоугольник с пунктирными линиями. Расшифровка каждого знака идёт по функциональному признаку.

Графический образ обратного клапана — два треугольника (или один треугольник) на линии, указывающие свободное направление и препятствие обратному потоку. А редуктор давления изображают квадратом со стрелкой регулировки.

Ниже — список частых элементов и их условных знаков.

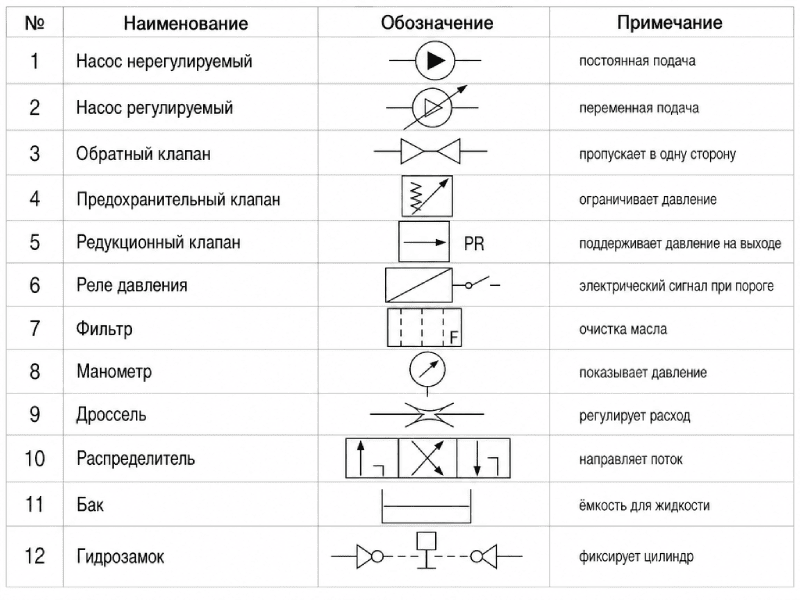

Основные элементы гидросхем и их обозначения:

• Насос (нерегулируемый) – круг с закрашенным треугольником внутри, остриё показывает направление подачи.
• Насос регулируемый – круг с незакрашенным треугольником и наклонной стрелкой.
• Обратный клапан – шарик или конус на седле; на схеме – два треугольника (чаще один с открытой вершиной).
• Предохранительный клапан – квадрат с диагональной стрелкой и обозначением пружины.
• Редукционный клапан (редуктор) – квадрат с горизонтальной стрелкой и подписью «PR».
• Реле давления – прямоугольник с диагональю и электрическим выводом.
• Фильтр – прямоугольник с пунктирными перегородками или буквой «F».
• Манометр – круг с перечёркнутой линией или стрелкой внутри.
• Дроссель – два полукруга или сужение на линии.
• Распределитель – несколько квадратов (позиций) с линиями-стрелками, показывающими пути потока.
• Бак – открытый прямоугольник (иногда с линией уровня жидкости).
• Гидрозамок – два обратных клапана вместе с управляющим поршнем; на схеме – комбинация треугольников и пунктирных линий управления.

Одно и то же устройство может иметь разные обозначения в старых и новых стандартах. Например, обратный клапан раньше рисовали как два треугольника, сейчас чаще один треугольник. Но основной графический смысл сохраняется – стрелка указывает направление пропускания.

Основные элементы гидросхем

Чтобы показать работу системы, на гидросхеме размещают несколько обязательных групп элементов. Линии между ними образуют контуры: всасывания, нагнетания, слива, управления.

Источники энергии и рабочей жидкости. Это насосы и бак. Насосы бывают шестерёнными, пластинчатыми или поршневыми. Насос изображают специальным символом. Основной признак насоса – треугольник, показывающий направление потока. Показать работу насоса без треугольников невозможно. Системы с одним насосом – самые простые, но часто ставят два насоса последовательно или параллельно.

Регулирующая и запорная арматура. Сюда входят все клапаны. Клапан – самый распространённый элемент на любой гидросхеме. Клапан бывает предохранительным (защищает систему от превышения давления), редукционным (поддерживает заданное давление на выходе), обратным (пропускает только в одну сторону) и переливным. Клапан давления регулируется пружиной. Клапан давления срабатывает при 210 бар, клапан-редуктор снижает давление до 50 бар. Есть клапан последовательности, клапан разгрузки, клапан с электромагнитным управлением. Каждый клапан обозначается по-разному, но все строятся на основе квадрата с условными проходами.

Фильтрующие элементы. Фильтр устанавливают на всасывающей, напорной или сливной линии. Фильтр защищает гидравлические компоненты от абразивных частиц. Условное обозначение фильтра – прямоугольник с пунктирными линиями.

Контрольно-измерительные приборы. Манометр и реле давления – главные приборы. Манометр показывает текущее давление, а реле подаёт сигнал при достижении порога. Манометр обозначается кругом с радиусной линией и буквой «Р». Реле – прямоугольником с диагональю и контактом.

Исполнительные устройства. Гидроцилиндры и гидромоторы. Гидроцилиндр – два параллельных прямоугольника (корпус и шток). Гидромотор – круг с треугольником (как у насоса, но стрелка направлена внутрь). Символы этих устройств легко запомнить.

Соединительные линии и узлы. Трубопроводы, шланги, быстросъёмные соединители. Линии бывают рабочими, дренажными, пилотными (управления). Показать разницу между линиями помогают разные типы штриховки: сплошная – основной поток, пунктирная – дренаж или управление, штрихпунктирная – механическая связь. Соединение нескольких линий в одной точке рисуется жирной точкой. Если линии пересекаются без соединения – точка не ставится.

Гидрозамок – элемент, фиксирующий положение гидроцилиндра при отключении насоса. Гидрозамок изображают как два обратных клапана с управлением от пилотной линии. Гидрозамок надёжно держит нагрузку без утечек.

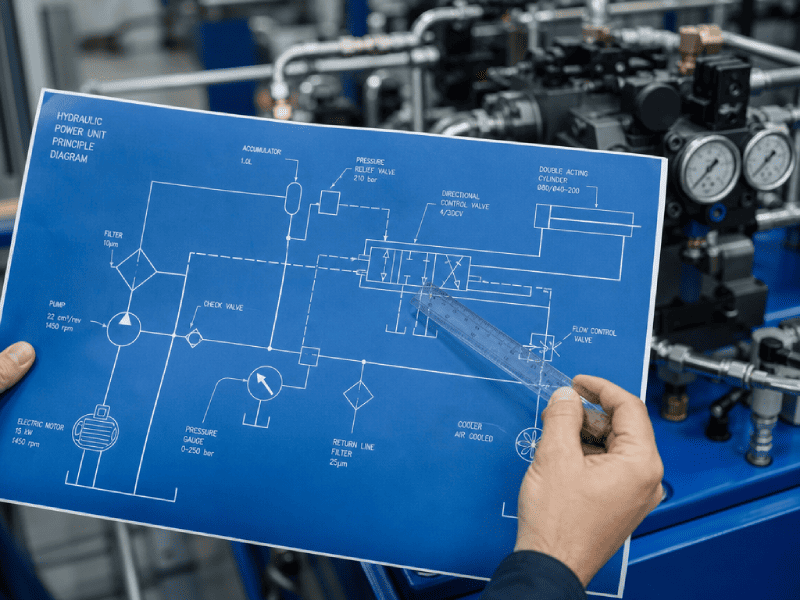

Как читать гидравлическую схему

Зная обозначения гидравлических элементов на схемах, освоим алгоритм как читать гидравлическую схему. Читать гидравлическую схему несложно.

С чего начинать? Всегда начинайте с источника энергии. Найдите насос и бак. Посмотрите, куда идёт линия от выхода насоса. Обычно она ведёт к распределителю или предохранительному клапану. Покажите путь рабочей жидкости: от насоса – к клапанам – к исполнительному устройству – в бак. Это основной цикл.

Шаг 1. Определите тип схемы. Если принципиальная – увидите все элементы. Если монтажная – ищите привязку по координатам.

Шаг 2. Найдите предохранительный клапан. Он стоит сразу после насоса и защищает систему от перегрузки. Как только давление превышает настройку – клапан открывается, жидкость уходит в бак.

Шаг 3. Проследите за распределителем. У него несколько позиций. Каждая позиция показывает, куда поступает поток: в штоковую или бесштоковую полость цилиндра, либо на слив. На схеме распределитель рисуют в нейтральной позиции. Чтобы прочитать работу, мысленно переключайте позиции.

Шаг 4. Обратите внимание на обратный клапан. Обратный клапан обозначается стрелкой, не даёт жидкости течь назад. Если на схеме есть обратный клапан в необычном месте – вероятно, это гидрозамок или пилотный обратный клапан. Обратный клапан также используют в мостовых схемах для выпрямления потока.

Шаг 5. Ищите линии управления. Они нарисованы пунктиром. По ним давление подаётся на клапан-пилот. Без понимания линий управления невозможно правильно оценить логику системы.

Шаг 6. Проверьте фильтр и манометр. Фильтр обычно стоит на сливе или напорной линии. Если фильтр забит, срабатывает перепускной клапан. Манометр ставят на выходе насоса и после редуктора. Показать значения манометра – значит понять, исправна ли система.

Ключевой совет: как читать гидравлическую схему быстрее. Сначала находите насос, потом предохранительный клапан, затем распределитель, затем цилиндр или мотор. Остальные элементы (дроссели, реле, гидрозамки, редуктор) служат для точной настройки. Научиться лучше на простых примерах – схема гидравлического пресса или подъёмника.

Частые ошибки при чтении и проектировании схем

Ошибки встречаются даже у опытных инженеров. Рассмотрим типичные при чтении и проектировании схем.

Ошибка 1. Путаница между гидравлическими и пневматическими символами. Например, в пневматических схемах обратный клапан рисуют с другими пропорциями. Пользуйтесь гидравлическими специфичными ГОСТ.

Ошибка 2. Игнорирование линий управления. Многие видят только толстые линии основного потока и забывают про пунктирные. Без них расшифровка реле давления или пилотного клапана будет неверной. Показать на схеме все линии – обязанность проектировщика, а чтение – того, кто читает.

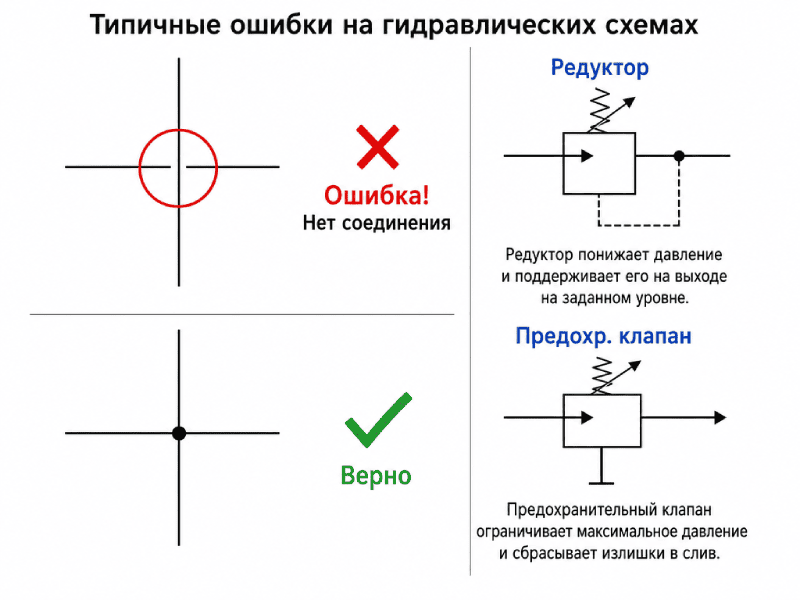

Ошибка 3. Неправильное соединение на пересечениях. Если две линии пересекаются без точки – они не связаны. Если с точкой – это узел. На плохих копиях точка не видна, и схема становится загадкой. Основной совет: уточняйте ГОСТ, по которому выполнена схема.

Ошибка 4. Неучёт нейтральной позиции распределителя. На схеме распределитель показан в нейтрали. В этой позиции насос может быть разгружен через клапан или перекрыт. Если не знать, как обозначается нейтраль, можно спроектировать систему, которая не запустится.

Ошибка 5. Путаница между редуктором и предохранительным клапаном. Редуктор давления поддерживает низкое значение на выходе, предохранительный клапан ограничивает максимум во всей линии. Их условное обозначение похоже, но редуктор имеет стрелку регулировки параллельно потоку, а предохранительный клапан – перпендикулярно.

Ошибка 6. Забывают про дренажные линии. Дренаж нужен для утечек из клапанов и насоса. Если на гидросхеме нет дренажной линии у клапана давления с непрямым действием – проектировщик ошибся. Показать дренаж обязательно.

Ошибка 7. Неправильное расположение фильтра. Ставить фильтр на всасывающую линию насоса можно только с очень крупной сеткой (иначе кавитация). Правильно – ставить фильтр на напор или слив. Основной принцип: фильтр не должен создавать большое сопротивление.

Ошибка 8. Отсутствие манометра на выходе редуктора. Если есть редуктор давления, нужен манометр после него. Без манометра вы не узнаете, какое давление реально подаётся на исполнительное устройство.

Заключение

Обозначения гидравлических элементов на схемах – это язык инженеров по всему миру. Освоив условное обозначение насоса, клапанов, фильтра и других элементов, вы сможете читать любую гидравлическую схему – от простого домкрата до сложного экскаватора. Помните о линиях управления, обратных клапанах, реле давления. Практикуйтесь на гидросхеме реального оборудования, начинайте с простых схем. Правильно прочитанная схема – залог долгой и безопасной работы гидравлической системы. Избегайте типичных ошибок, и процесс чтения станет быстрым. Вы научитесь видеть не просто линии и кружочки, а живую работу давления, потоки масла и логику каждого клапана.
