Любая современная гидравлическая система не может обойтись без управляющих элементов. Главную роль в ней играют клапаны. Они отвечают за пуск, остановку, направление и защиту потоков рабочей жидкости. Понимание того, какие виды гидравлических клапанов существуют, как они устроены и по какому принципу действия функционируют, позволяет правильно проектировать оборудование и избегать аварий. В этом материале мы подробно разберём устройство, назначение и применение разных типов клапанов. Вы узнаете, для чего нужен тормозной клапан, чем отличаются предохранительные и редукционные клапаны, а также как подобрать подходящий клапан в вашу гидросистему.
Разновидности гидравлических клапанов

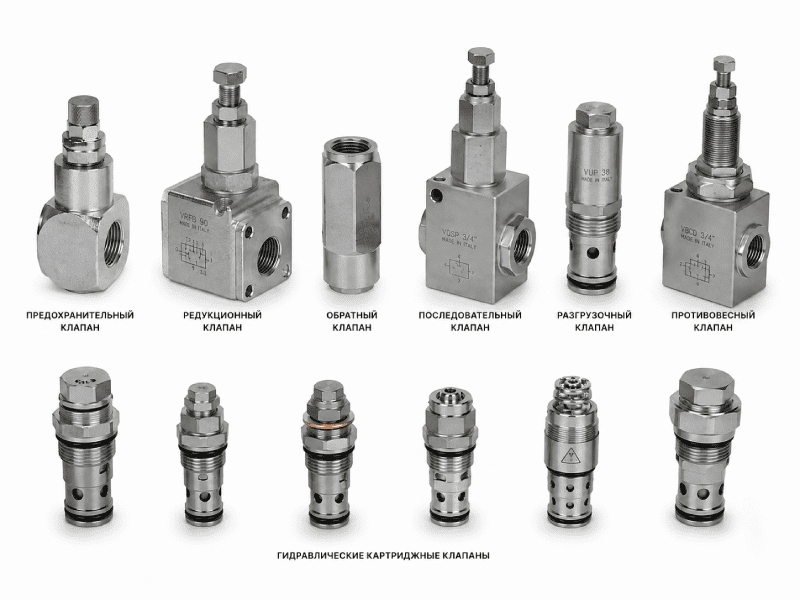

Вся клапанная аппаратура делится на несколько больших групп по выполняемым функциям. Клапаны могут быть регулирующими давления, запорными, обратными и распределительными. Рассмотрим основные виды гидравлических клапанов, которые встречаются в промышленности и мобильной технике чаще всего.

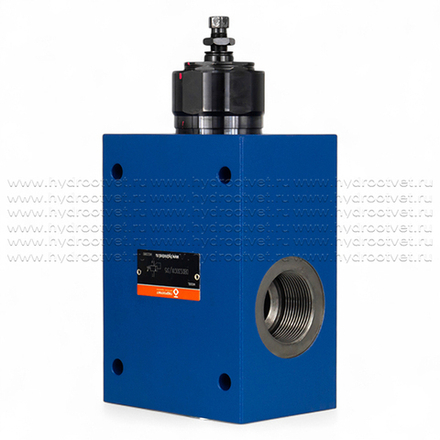

Предохранительные клапаны

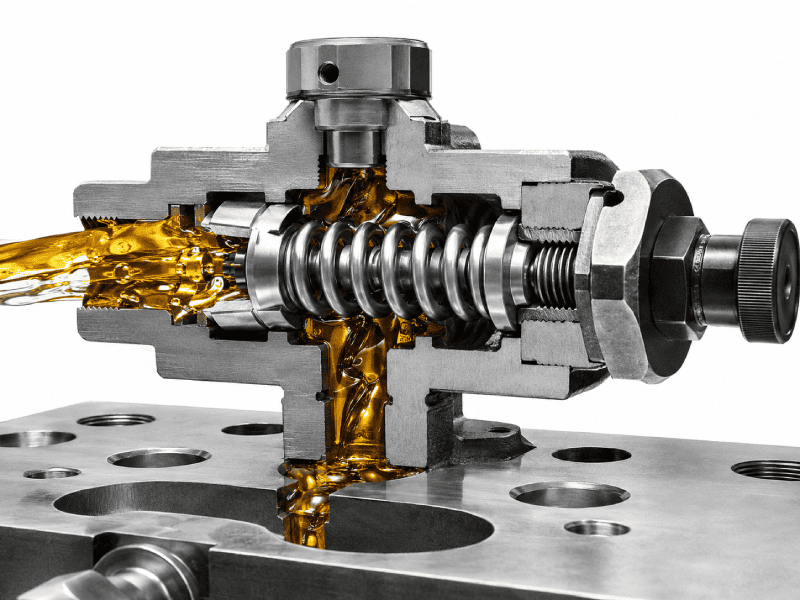

Главное назначение предохранительных клапанов — защита гидросистемы от превышения допустимого давления. Когда давление в напорной линии становится слишком высоким, предохранительный клапан открывается и сбрасывает часть рабочей жидкости в бак или на слив. Устройство предохранительного клапана состоит из прочного корпуса, запорного элемента (шарика, конуса или золотника) и пружины. Принцип действия предохранительного клапана очень прост: усилие пружины задаёт порог срабатывания. Как только сила давления жидкости на запорный орган превышает усилие пружины, клапан открывается. Предохранительные клапаны бывают прямого и непрямого действия. В системах с большими расходами жидкости часто используют клапаны непрямого управления, где основной запорный элемент управляется небольшим пилотным клапаном.
Применение предохранительных клапанов — гидроприводы станков, прессов, строительной и дорожной техники. Они защищают насосы и гидромоторы от поломок. Важно, чтобы настройка давления такого клапана была чуть выше рабочей нагрузки, но не превышала максимально допустимое значение. Если предохранительный клапан настроен слишком низко, система не выйдет на номинальное усилие. Если слишком высоко — возможна поломка.
Редукционные клапаны

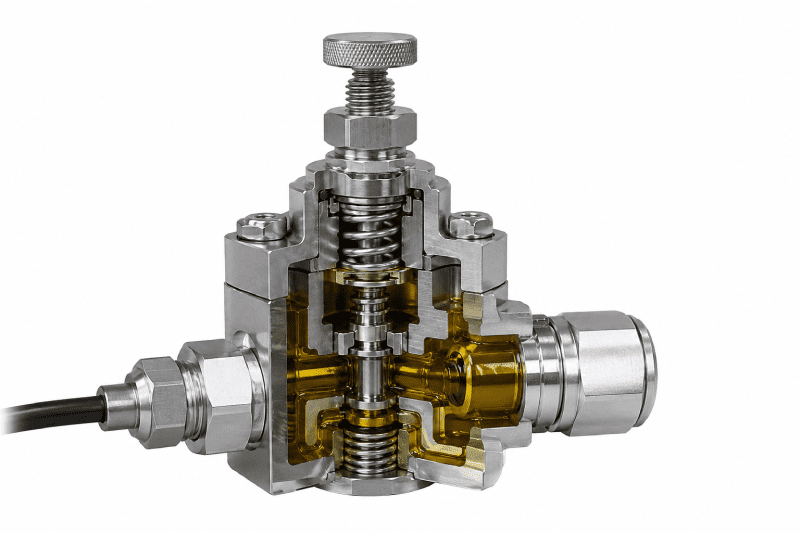

В отличие от предохранительных, редукционные клапаны нужны для понижения и стабилизации давления в отдельной линии или полости. Редукционные клапаны поддерживают заданное давление на выходе независимо от колебаний на входе. Конструкция редукционного клапана включает корпус, золотник, регулировочную пружину и, часто, демпферный элемент для гашения пульсаций. Устройство редукционного клапана позволяет регулировать выходное давление с помощью винта, который сжимает или ослабляет пружину. Принцип работы редукционных клапанов основан на уравновешивании усилий: когда давления после клапана падает, пружина приоткрывает проходное сечение, пропуская больше жидкости. Если уровень давления растёт, золотник прикрывается.
Редукционные клапаны широко используются в системах с несколькими потребителями, где нужно разное давление. Например, в гидравлических манипуляторах, подъёмниках и погрузчиках. Благодаря редукционным клапанам отдельные контуры работают без взаимного влияния. Важно помнить, что редукционные клапаны всегда имеют дренажную линию для слива утечек жидкости. Также они отличаются от предохранительных тем, что функционируют постоянно, а не только при аварийном росте давления. При выборе редукционного клапана обращайте внимание на диапазон регулировки и максимальный расход.
Обратные клапаны

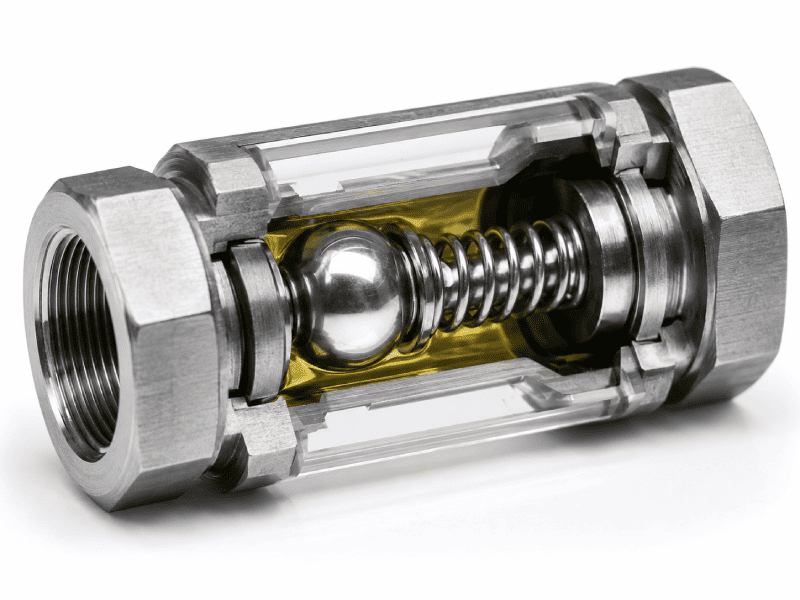

Обратный клапан — это элемент, который пропускает жидкость только в одном направлении и полностью блокирует её движение назад. Основной элемент такого клапана — запорный орган (шарик, конус или золотник) и пружина, которая прижимает его к седлу. Когда жидкость течёт в нужном направлении, поток отжимает запорный орган, сжимая пружину. При попытке обратного течения пружина и давление прижимают орган к седлу, перекрывая проход. Устройство обратного клапана может быть резьбовым или фланцевым. Некоторые модели обратных клапанов оснащаются индикатором открытия.
Применение обратных клапанов очень широкое: они предотвращают слив жидкости из поднятого штока цилиндра при остановке насоса, защищают насос от обратного удара, разделяют линии в сложных системах. Управление обратными клапанами обычно автоматическое, без внешнего сигнала. Существуют также гидрозамки — разновидность обратных клапанов с пилотным управлением. Они позволяют открыть обратный путь при подаче команды от отдельной линии давления. Обратный клапан часто встраивают непосредственно в гидрораспределители или насосы.
Тормозные клапаны

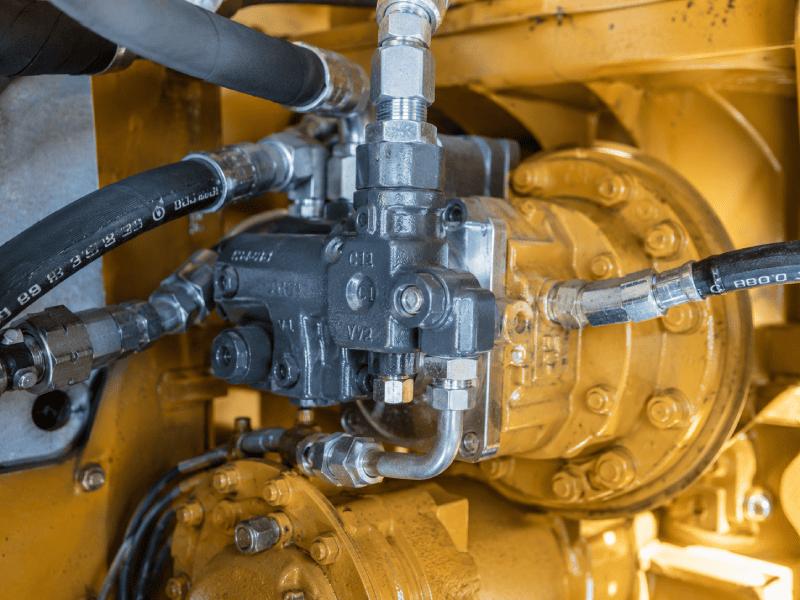

Тормозной клапан (или тормозной гидравлический клапан) — это специальное устройство, которое создаёт противодавление в сливной линии гидромотора или гидроцилиндра. Благодаря этому механизм плавно замедляется и не допускает рывков. Тормозной клапан часто применяется в лебёдках, ходовых системах самоходных машин, подъёмных механизмах и кранах. Принцип работы тормозного клапана основан на дросселировании рабочей жидкости при её сливе. Тормозной клапан может быть регулируемым — тогда оператор может регулировать степень торможения. Тормозной клапан также выполняет функцию обратного клапана для свободного входа жидкости в гидродвигатель. Конструкция тормозного клапана включает основной золотник, пружину, дроссельное отверстие и пилотную линию для управления. Устройство такого клапана сложнее, чем у обычного предохранительного, но именно оно обеспечивает безопасность при движении грузов.
Тормозные клапаны обязательно устанавливают на гидромоторах механизмов поворота и подъёма. Без тормозного клапана груз может падать под собственной тяжестью, вызывая аварийную ситуацию. Поэтому тормозной клапан — важный элемент грузоподъёмной техники. При монтаже важно расположить его как можно ближе к исполнительному механизму, иначе эффективность торможения снижается.
Назначение и сфера применения гидроклапанов

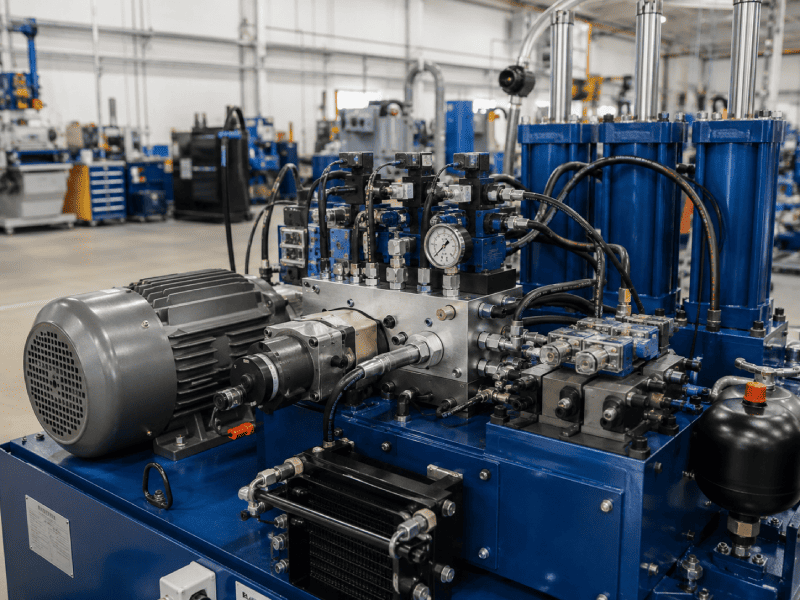

Итак, гидроклапаны выполняют три основные работы: регулирование давления, изменение направления потока и блокировку обратного хода. Назначение каждого типа клапана диктуется требованиями конкретной гидросистемы. Применение гидравлических клапанов охватывает множество отраслей:
- Станкостроение (фрезерные, токарные, сверлильные и шлифовальные станки).
- Строительно-дорожную технику (экскаваторы, бульдозеры, фронтальные погрузчики).
- Сельскохозяйственные машины (тракторы, зерноуборочные комбайны, кормоуборочные комплексы).
- Гидроприводы прессов, литьевых машин, промышленных роботов.
- Автомобильную промышленность (тормозные системы с гидроприводом, гидроусилители руля).
Клапан в гидравлическом насосе защищает его от сухого хода и перегрузки по давлению. Клапан в распределителе обеспечивает плавное переключение потока рабочей жидкости. Без клапанов работа любой гидросистемы была бы невозможна — даже незначительная перегрузка или утечка привели бы к аварии.
Клапаны делятся не только по функциям, но и по конструкции: золотниковые, седельные, шариковые. Запорный элемент в них может быть коническим, плоским или шаровым. Клапаны седельного типа имеют хорошую герметичность и применяются при высоких давлениях и больших расходах. Клапаны с золотником отличаются простотой и надёжностью, их легче обслуживать. Работа клапанов сильно зависит от качества изготовления — даже небольшой заусениц на седле вызывает утечки жидкости и потерю давления.
Дополнительно стоит упомянуть клапаны разгрузки, переливные и последовательные клапаны. Первые используются для разгрузки насоса при холостом ходе, вторые — для поддержания постоянного перепада давления, третьи — для включения последовательности работы нескольких цилиндров. Все они являются разновидностями клапанной аппаратуры и строятся на одних и тех же принципах.
Как устроены гидроклапаны и механизм их действия

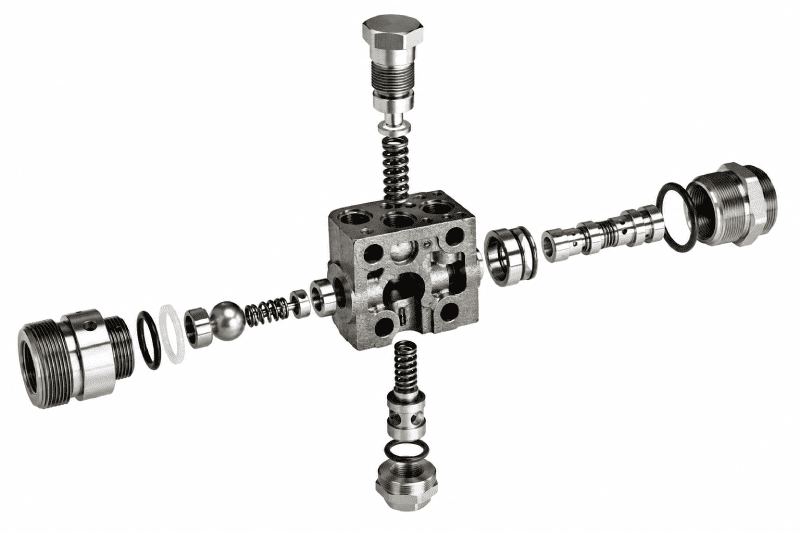

Несмотря на разнообразие видов гидравлических клапанов, все они имеют общие черты. Базовое устройство клапана включает следующие обязательные элементы:
- Корпус (обычно литой стальной или чугунный) — в нём просверлены каналы для подвода и отвода рабочей жидкости, а также полости для размещения подвижных частей.
- Запорно-регулирующий элемент — золотник, конус, шарик или плоский клапан. Он перемещается внутри полости и изменяет проходное сечение для потока.
- Пружина — создаёт усилие, которое прижимает запорный элемент к седлу или задаёт порог срабатывания.
- Управляющий механизм (ручной винт, электромагнит, гидравлический пилот) — используется для клапанов с внешним управлением.
Принцип работы большинства клапанов основан на балансе сил давления жидкости и упругости пружины. В клапанах давления (предохранительных, редукционных, переливных) главную роль играет полость под золотником или шариком, куда подаётся рабочая жидкость. Как только давление в полости достигает настройки пружины, запорный элемент смещается и открывает проход для потока на слив или в другую линию. Клапаны направления потока (гидрораспределители) перемещаются от внешнего сигнала — электромагнита, рычага или гидравлической команды. Обратные клапаны работают автоматически от разности давления на входе и выходе.
Гидроклапаны с пилотным управлением работают от небольшого вспомогательного клапана. Основной золотник открывается давлением жидкости, которое подаётся через пилотную линию. Это позволяет управлять большими расходами рабочей жидкости при малом усилии на пилоте. Клапаны такого типа используют в тяжёлой технике, металлургии и крупных гидростанциях.
Сервоклапаны отличаются высокой точностью, но требуют чистой жидкости.
Клапаны могут встраиваться в гидроблоки (например, в распределительные плиты) или монтироваться отдельно на трубопроводах. Работы по замене клапана требуют внимания и аккуратности — важно обеспечить абсолютную чистоту рабочей жидкости, так как даже мелкие абразивные частицы выводят из строя золотники и пружины. Клапаны с гидравлическим управлением более устойчивы к загрязнениям, чем электромагнитные, но у них больше время срабатывания.
Как правильно выбрать и установить гидроклапан
Выбор подходящего клапана — ответственная задача, от которой зависит надёжность всей гидросистемы. При подборе гидроклапана учитывайте следующие параметры:
- Рабочее давление в системе. Клапан должен быть рассчитан на максимальное давление с запасом 20–30%. Для предохранительного клапана этот запас меньше — он должен срабатывать точно при заданном пороге, чтобы защитить оборудование.
- Расход жидкости (в литрах в минуту). Клапаны имеют условный проход, который не должен создавать избыточное гидравлическое сопротивление. Если клапан слишком узкий, рабочей жидкости будет не хватать, и механизмы будут работать медленно, с перегревом.
- Тип рабочей жидкости (минеральное масло, вода, эмульсия, синтетическая жидкость). Клапаны из разных материалов по-разному ведут себя в агрессивных средах. Стандартные клапаны рассчитаны на минеральные масла. Для воды или эмульсии нужны клапаны из нержавеющей стали или латуни.
- Способ управления (ручной, электрический, гидравлический, пневматический). Управление выбирают исходя из необходимости автоматизации и быстродействия. Клапаны с электромагнитами удобны в системах с ЧПУ и дистанционном управлении.
- Климатическое исполнение. Если клапан работает на улице при отрицательных температурах, нужны специальные уплотнения из морозостойкой резины или фторопласта.
При установке клапана соблюдайте несколько важных правил. Во-первых, монтируйте клапан в легкодоступном месте для обслуживания и регулировки. Во-вторых, обязательно используйте чистую рабочую жидкость и фильтр тонкой очистки — это продлит жизнь клапану. В-третьих, после монтажа проверьте работу клапана на стенде или на холостых оборотах системы. Для редукционных клапанов важно настроить выходное давление с помощью контрольного манометра. Предохранительный клапан регулируется на максимально допустимое давление в системе, обычно на 10–15% выше номинального рабочего.
Тормозной клапан требует особого внимания при монтаже. Его нужно устанавливать максимально близко к гидромотору или цилиндру. Длинные трубопроводы между тормозным клапаном и потребителем снижают эффективность торможения и могут привести к рывкам. Тормозной клапан обычно имеет маркировку направления потока — перепутав линию входа и выхода, вы получите обратный эффект, и механизм не затормозит, а ускорится. После установки тормозного клапана обязательно выполните пробный спуск груза с минимальной высоты.
Клапаны разных производителей могут иметь одинаковые посадочные размеры, но разные характеристики пружины. Не заменяйте клапан без проверки давления настройки — даже визуально одинаковые пружины могут давать разные усилия. Помните, что основной элемент долговечности клапана — это чистота рабочей жидкости и своевременная замена пружины при ослаблении или коррозии.
Дополнительные рекомендации по эксплуатации гидроклапанов
Для продления срока службы клапанной аппаратуры полезно периодически проверять настройки давления с помощью эталонного манометра. Со временем пружины могут проседать, и давление срабатывания смещается. У редукционных клапанов также важно следить за чистотой дренажной линии — её засорение приводит к неправильной работе. Предохранительные клапаны рекомендуется промывать раз в год, разбирая и очищая полости от отложений. Обратные клапаны проверяют на герметичность: если жидкость проходит в обратном направлении, значит, седло или шарик изношены. Тормозной клапан требует проверки на отсутствие внешних утечек и стабильность срабатывания при разных температурах жидкости.
Клапаны с электромагнитным управлением чувствительны к перепадам напряжения. При нестабильном питании катушка перегревается и выходит из строя. Поэтому для таких клапанов желательно устанавливать стабилизаторы или блоки защиты. Гидроклапаны с пропорциональным управлением и сервоклапаны не переносят грязной рабочей жидкости — тонкость фильтрации должна быть не грубее 10 микрон.
Заключение
Гидроклапаны — незаменимая часть любой гидравлической системы. Понимая устройство, принцип работы и виды гидравлических клапанов, вы сможете правильно выбирать и эксплуатировать оборудование. Редукционные клапаны, предохранительные, обратные, тормозные — каждый из них выполняет свою важную работу. Используйте клапанную аппаратуру ответственно, соблюдайте правила монтажа и регулярно проверяйте настройки. Тогда ваша техника прослужит долго без аварий и дорогостоящих простоев.
