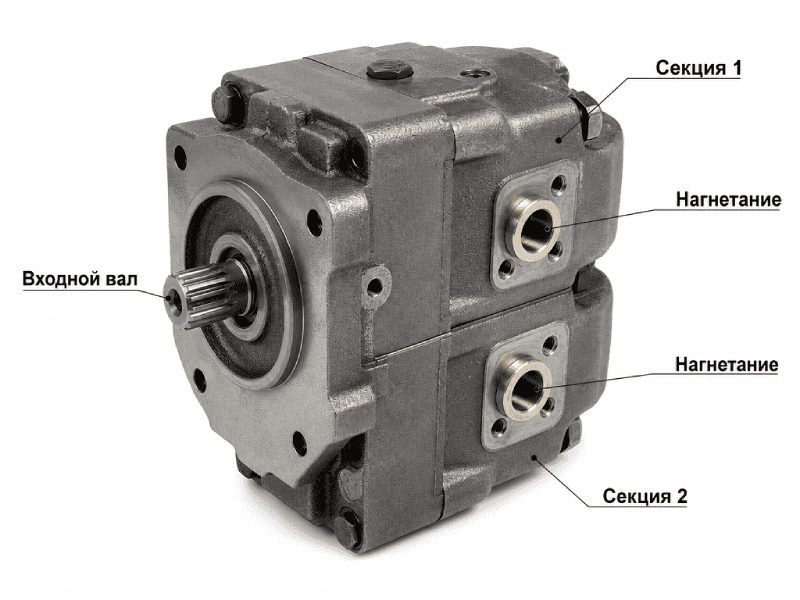

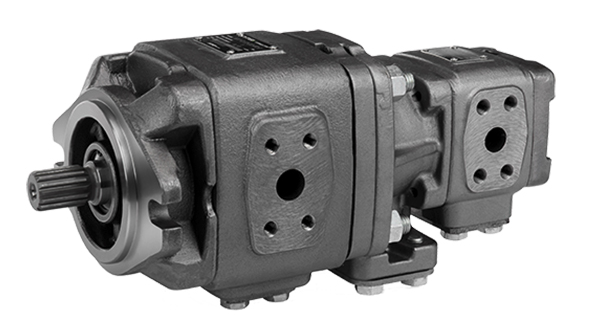

В современной гидравлике часто требуются источники энергии, способные питать сразу несколько независимых контуров. Именно для этой задачи инженеры разработали компактное и надежное решение. Что такое тандемный шестеренный насос и как он работает? По сути, это два (или более) насосных секции, объединенных в одном корпусе и приводимых в действие одним валом. Такая конструкция позволяет получать два независимых потока рабочей жидкости с разными параметрами давления от одного двигателя. Главная особенность такого агрегата — экономия места и высокая эффективность при относительно низкой стоимости производства.
Проще говоря, тандемный насос — это два устройства в одном. Они работают синхронно, но при этом могут нагнетать гидравлическую энергию в разные системы. Например, одна секция обслуживает рулевое управление, а вторая — подъемный механизм. Понимание того, из чего состоит этот агрегат, помогает осознать его надежность и долговечность. Основными элементами тандемных конструкций являются качающие узлы, корпус, распределительные пластины и уплотнения.
Принцип работы тандемного шестеренного насоса
Чтобы понять, как агрегат выполняет свои функции, нужно разобрать базовый принцип работы тандемного шестеренного насоса. В основе действия лежит эффект вытеснения жидкости вращающимися зубьями. Входной вал (обычно шлицевый или шпоночный) соединяется с двигателем. Когда вал начинает вращение, он передает крутящий момент на первую пару шестерен. Затем поток энергии идет дальше, ко второй секции. Такая кинематическая связь позволяет обоим отсекам работать одновременно.
Рассмотрим процесс подробнее. Всасывающая линия подводит жидкость к входному окну первой секции. Зубья шестерен при вращении создают разрежение, заполняя впадины маслом. Затем жидкость переносится по периметру корпуса к нагнетательному окну. Там зубья входят в зацепление и вытесняют объем в гидравлическую магистраль высокого давления. Вторая секция работает абсолютно аналогично, но её выходной порт может быть изолирован от первого. Важно отметить, что система может использовать общий подвод масла или индивидуальные всасывающие линии.

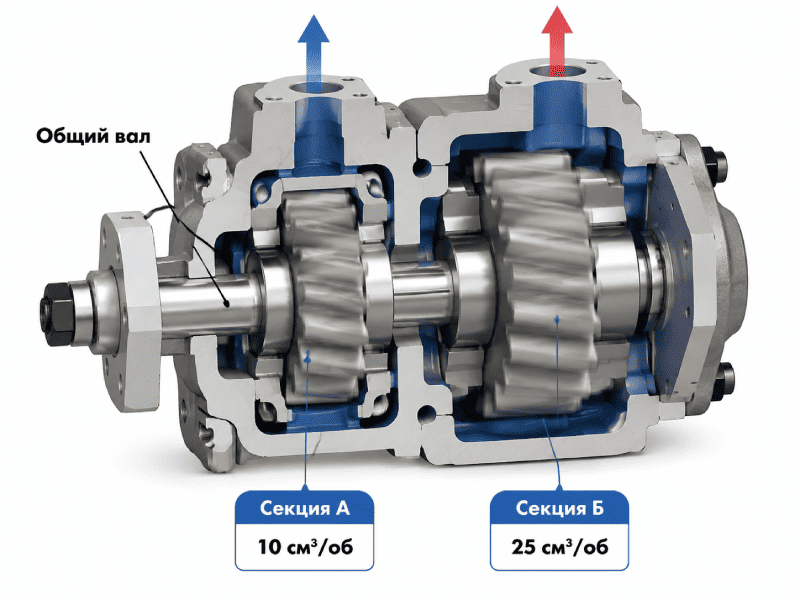

Принцип работы тандемного шестеренного насоса имеет одну критическую особенность — синхронность. Обе секции вращаются с одинаковой скоростью, так как сидят на общем валу. Однако объемные работа каждой секции (ее производительность) может быть разной. Производители часто комбинируют секции с разным рабочим объемом. Например, первая дает 10 см³/об, а вторая — 25 см³/об. Это позволяет точно настраивать гидравлику под конкретные задачи. Работа такого агрегата отличается стабильностью даже при скачках нагрузки на одном из контуров.
Преимущества тандемного шестеренного насоса
Почему инженеры выбирают эти агрегаты, а не устанавливают два отдельных насоса с собственными приводами? Ответ кроется в перечне неоспоримых достоинств. Конструкция тандемных устройств позволяет решать сложные гидравлические задачи с минимальными затратами. Рассмотрим основные преимущества подробнее:
- Компактность монтажа. Два агрегата в одном корпусе занимают на технике гораздо меньше места, чем два отдельных узла со своими валами и муфтами.
- Снижение металлоемкости и веса. Общий корпус и общий привод уменьшают массу конечного изделия, что критично для мобильной техники (погрузчиков, экскаваторов).
- Экономическая эффективность. Стоимость производства одной тандемной сборки ниже, чем двух самостоятельных шестерёнчатых насосов с их крепежами и приводами.
- Простота подключения. Система требует лишь одного входного вала, что упрощает конструкцию трансмиссии.
- Надежность. Меньшее количество уплотнений и стыковочных узлов снижает риск утечек жидкости по сравнению с двумя отдельными агрегатами.
- Возможность каскадного включения. Легко реализовать схему, где давление второй секции подпитывается от первой (тандем с проходным валом).
Особенно важно, что работа тандемных агрегатов остается стабильной при высоких нагрузках. Благодаря использованию качественных материалов (закаленная сталь для зубьев) ресурс таких устройств часто превышает 5000 моточасов. Применение шестеренных пар с высокой точностью изготовления позволяет минимизировать пульсации давления. Это положительно сказывается на сроке службы всех гидравлических компонентов: клапанов, распределителей и гидроцилиндров. Если сравнить эти агрегаты с винтовыми или поршневыми аналогами, то шестеренчатый насос с внешним зацеплением (в том числе тандемный) выигрывает по устойчивости к загрязнениям рабочей среды.
Типы тандемных шестеренных насосов
Разнообразие гидравлических систем потребовало создания нескольких конструктивных разновидностей. Каждый тип тандемных шестеренных устройств предназначен для определенных условий эксплуатации. Выделяют три основные категории, которые различаются способом зацепления пар и компоновкой. Понимание этих типов помогает выбрать оптимальное оборудование для трактора, комбайна или промышленного пресса.

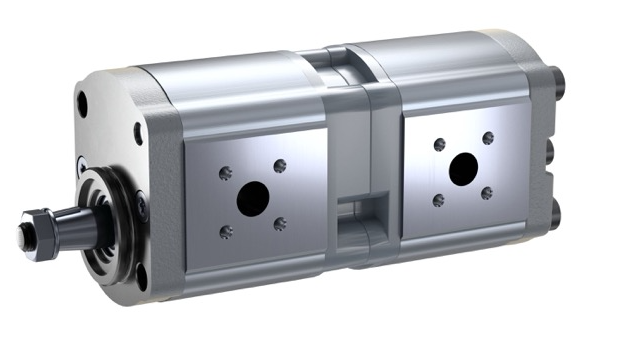

Шестеренчатый насос с внешним зацеплением
Это самый распространенный вариант. Шестеренчатый насос с внешним зацеплением использует две одинаковые шестерни, зубья которых входят в зацепление друг с другом. Обе располагаются снаружи корпуса (имеется в виду, что их оси параллельны и они видны при разборе). В тандемных конструкциях этот тип применяется в 90% случаев. Почему? Он прост в производстве, дешев в обслуживании и хорошо переносит высокие давления (до 210 бар).
Работа такого механизма выглядит следующим образом. Ведущая шестерня получает вращение от вала. Она поворачивает ведомую шестерню. Жидкость захватывается во впадинах зубьев у всасывающего окна и переносится по стенкам корпуса к нагнетательному окну. Там зубья входят в зацепление, вытесняя масло. В тандемных сборках с внешним зацеплением обе секции обычно идентичны по конструкции, но могут отличаться по ширине зубчатого венца (так меняют производительность). Такие агрегаты часто ставят на строительную технику и сельхозмашины.
Шестеренчатый насос с внешним и внутренним зацеплением
Это более редкая, но крайне полезная разновидность. Здесь в одной секции (обычно первой) используется пара с внешним зацеплением, а во второй — с внутренним. Шестеренчатый насос с внешним и внутренним зацеплением комбинирует преимущества двух технологий. Что это дает? Первая секция (внешняя) работает на малом давлении и служит для холостых ходов и вспомогательных движений рабочих органов. Вторая секция (внутреннее зацепление, работает по принципу «ротор-шестерня») обеспечивает подачу с низкой пульсацией и более высоким давлением, которое требуется для рабочих движений гидрофицированного оборудования.
Система с такой комбинацией сложнее в производстве, но она незаменима там, где нужен очень тихий режим работы для одного из контуров. Например, в гидроусилителе руля автомобиля или в точных станках. При этом два разных принципа зацепления синхронно работают от одного вала. Внутренняя пара имеет меньший износ при работе на маслах низкой вязкости. Работа тандема этого типа требует более качественной фильтрации жидкости из-за меньших зазоров во второй секции. Однако уровень шума такого агрегата на 20-30% ниже, чем у классического.
Шестеренчатый насос с внутренним зацеплением
Третий тип — полностью собранный на базе пар с внутренним зацеплением. Шестеренчатый насос с внутренним зацеплением (в тандемном исполнении) чаще всего используется в стационарных промышленных установках, а не на мобильной технике. Конструктивно это сложнее: малая шестерня (ротор) вращается внутри большой коронной шестерни, между ними находится серповидный разделитель. Два таких элемента объединяются в одном корпусе.
Почему инженеры выбирают этот тип тандемных шестеренных агрегатов? Потому что они обеспечивают исключительно равномерную подачу жидкости. Практически отсутствует пульсация давления, что идеально для металлообрабатывающих станков с гидроприводом. Кроме того, такие насосы способны работать на вязких маслах. Однако насос — это конструкция, которая очень чувствительна к абразивным частицам. Также она хуже запускается при низких температурах из-за большого объема внутренних полостей. Давление, создаваемое такими агрегатами, обычно выше, чем у внешних типов (до 315 бар), зато уровень шума минимален.
Применение тандемных шестеренных насосов
Где можно встретить эти агрегаты в реальной жизни? Область их использования невероятно широка — от маленьких коммунальных машин до огромных горных экскаваторов. Гидравлическая система современной техники редко обходится без тандемных узлов. Главное правило: если у машины есть два независимых гидравлических контура, которые работают одновременно от одного двигателя — там почти наверняка стоит такой насос.
Рассмотрим конкретные отрасли и механизмы:
- Сельскохозяйственная техника. Тракторы, комбайны, кормоуборочные комбайны. Одна секция питает рулевое управление и тормоза, вторая — навесное оборудование (плуг, сеялку). Применение тандемных шестеренных насосов здесь обусловлено жесткими требованиями к надежности в поле.
- Строительная и дорожная техника. Погрузчики, экскаваторы-погрузчики, автовышки, катки. В них один контур обслуживает ходовую систему (гидростатическую трансмиссию), а второй — рабочие органы (ковш, отвал, гидромолот). Работа в тяжелых условиях требует от шестерен высокой прочности.
- Промышленное оборудование. Прессы, литьевые машины, станки с ЧПУ. Здесь тандемных агрегаты обеспечивают отдельно быстрый подвод инструмента и создание усилия. Система управления давлением получается более гибкой.
- Автомобильная промышленность. Самосвалы с разгрузкой на три стороны, автокраны, бетономешалки. Тандемных насосы позволяют поднимать кузов и одновременно управлять выдвижными опорами.
- Спецтехника для ЖКХ. Подметальные и вакуумные машины. Одна секция вращает щетки, вторая создает вакуум для всасывания мусора.

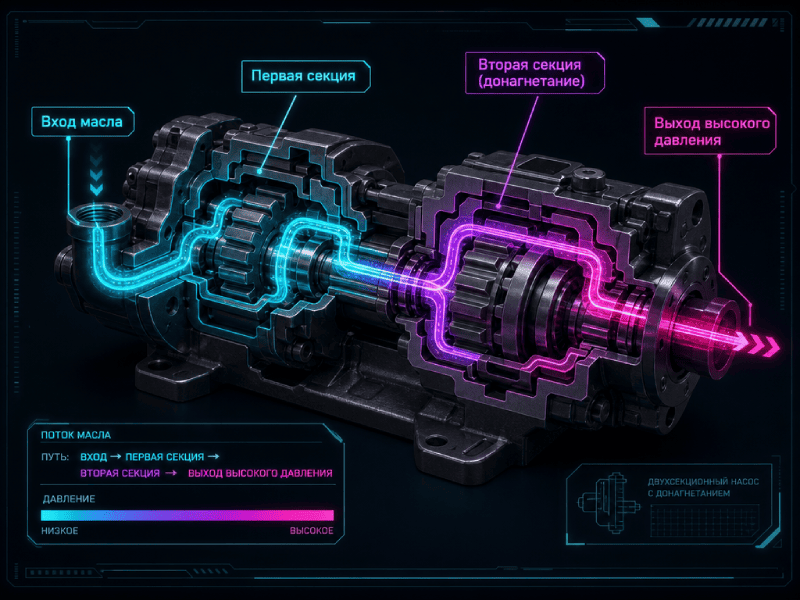

Важно отметить, что работа тандемных шестеренных насосов не ограничивается параллельным функционированием. Существуют схемы последовательного включения, где жидкость сначала проходит через первую секцию, а затем донагнетается во второй. Это позволяет получить сверхвысокое давление при компактных размерах. Такое решение встречается в гидравлических домкратах большого усилия. Также популярны конструкции с разгрузочными клапанами между секциями, чтобы предотвратить кавитацию. Каждый год производители расширяют линейки шестерёнчатых модулей, предлагая комбинации с разным межосевым расстоянием. Таким образом, инженер может собрать идеальную конфигурацию тандемных шестеренных под конкретные задачи без переделки рамы машины.
Подводя итог, можно с уверенностью сказать, что этот тип оборудования — золотая середина между ценой, сложностью и эффективностью. Насос — это конструкция, которая доказала свою состоятельность миллионами часов наработки на самой разной технике по всему миру. Понимание того, что такое тандемный шестеренный насос и как он работает, позволяет не только грамотно эксплуатировать гидравлику, но и минимизировать простои при ремонтах. Основными элементами, требующими внимания при сервисе, остаются подшипники и пары шестерен, поэтому регулярная замена масла с соответствующей вязкостью продлевает срок службы агрегата в разы. При выборе готового решения или проектировании собственной гидравлической системы всегда учитывайте объемные работа каждой секции и максимальное давление, чтобы обеспечить синергию всех компонентов.
