В современной гидравлике ценится оборудование, способное создавать устойчивый поток рабочей жидкость под высоким давлением. Среди объёмных гидромашин выделяется аксиально-поршневой насос — это агрегат, который преобразует механическую энергию вращения в гидравлическую энергию потока. Такая конструкция обеспечивает высокий КПД и длительный ресурс. Устройство данного механизма отличается от радиальных и шестерёнчатых аналогов. Принцип работы основан на возвратно-поступательном движении поршней, которые располагаются параллельно оси вращения. Аксиально ориентированные поршни создают равномерную подачу жидкости без резких пульсаций.
Аксиально-поршневые машины широко применяются в авиации, станкостроении, строительной и сельскохозяйственной технике. Высокая надёжность и возможность точной регулировка делают их незаменимыми в ответственных системах. Рассмотрим подробнее, где используется данный гидронасос.

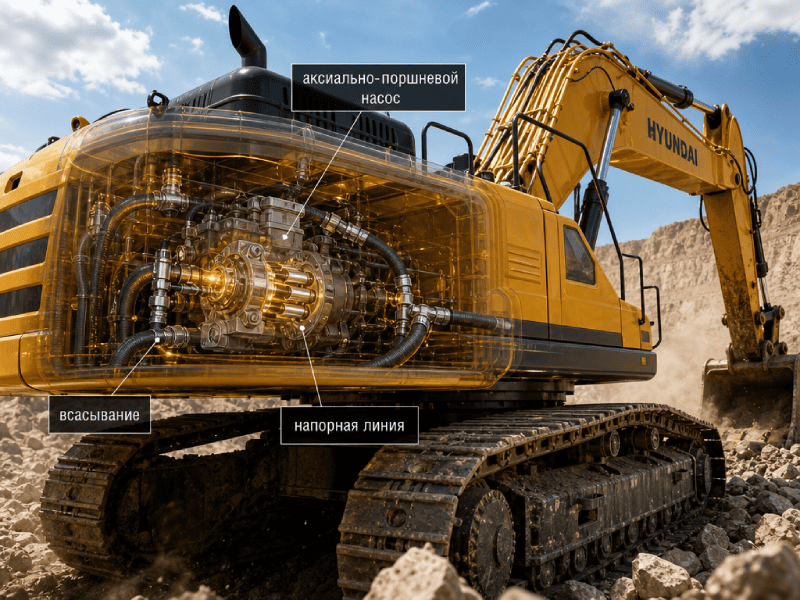

Где используется аксиально-поршневой насос
Область применения этого типа насосов охватывает множество отраслей. Оборудование выбирают там, где требуется высокой производительность и возможность регулировать рабочие параметры. Аксиально-поршневые агрегаты встречаются в следующих сферах:
· Авиационная промышленность: гидравлические системы управления, шасси, тормозные механизмы.
· Металлообработка: приводы подачи, зажимные устройства, системы подачи смазочно-охлаждающей жидкости.
· Строительно-дорожная техника: гидромолоты, поворотные платформы, ходовые системы экскаваторов и бульдозеров.
· Сельскохозяйственное машиностроение: навесное оборудование тракторов, гидравлика комбайнов.
· Судостроение: рулевые приводы, якорные и швартовные лебёдки.
Как видно из списка, поршневой насос аксиально-поршневого типа востребован в самых ответственных узлах. Поршневой насос выдерживает длительные нагрузки без потери производительности. Поршневой насос этого вида позволяет плавно изменять подачу. Рабочий объём может быть постоянным или регулируемым. Данный тип оборудования выдерживает давление до 500 бар. Именно поэтому производители техники отдают предпочтение таким машинам. Вал агрегата испытывает значительные крутящие моменты, но конструкции успешно справляются с этими нагрузками.
Устройство аксиально-поршневого насоса

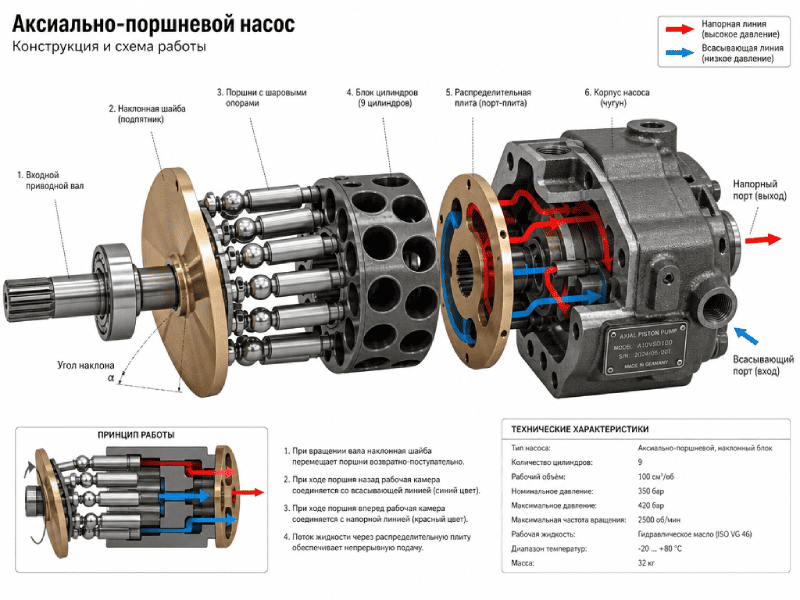

Для понимания принципов работы необходимо изучить устройство этого механизма. Основными элементами являются вращающийся блок цилиндров и поршни, которые перемещаются внутри цилиндрических расточек. Ось вращения блока параллельна оси движения поршней, поэтому тип получил название аксиально-поршневого. Чтобы поршни совершали возвратно-поступательное движение, в конструкции предусмотрен наклонный элемент (диск или блок).
Перечислим ключевые детали:
· Приводной вал, передающий крутящий момент от двигателя.
· Блок цилиндров с отверстиями, в которых движутся поршни.
· Поршни (плунжеры), скользящие внутри цилиндров.
· Наклонный диск (шайба), обеспечивающий возвратно-поступательное движение поршней.
· Распределительный диск (золотник), который направляет поток жидкость на всасывание и нагнетание.
· Корпус, объединяющий все детали и защищающий их от внешних воздействий.
Поршни опираются на с наклонным диск через шарнирные подпятники или шаровые опоры. Вид конструкции может различаться в зависимости от исполнения. В одних моделях наклоняется диск, а блок цилиндров остаётся соосным с валом. В других моделях диск неподвижен, а блок цилиндров отклоняется от оси. Каждый тип имеет свои характеристики и области применения. Для долговременной работы критически важна чистота рабочей жидкости. Попадание абразивных частиц приводит к быстрому износу. Цилиндр и поршень изготавливаются с высокой точностью, чтобы минимизировать внутренние утечки.
Схема аксиально-поршневого насоса

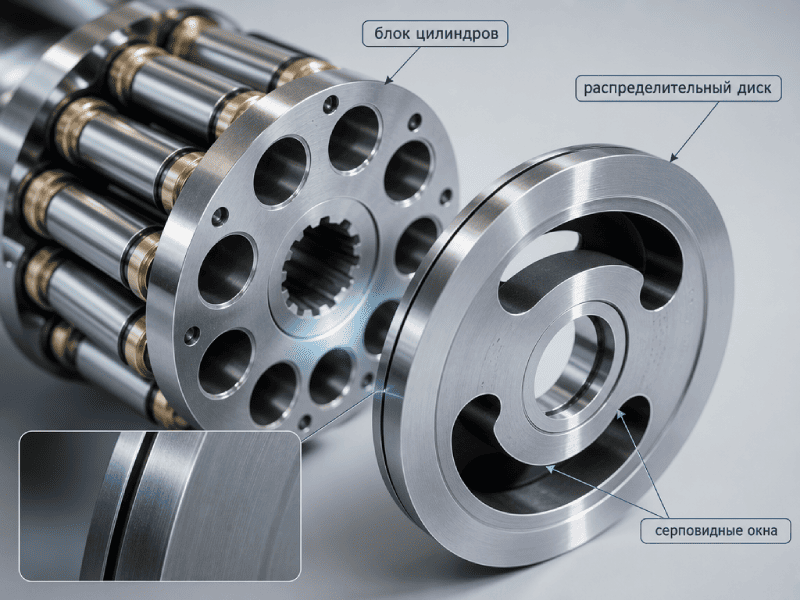

Схема наглядно демонстрирует взаимное расположение деталей и потоки рабочей среды. Представим блок цилиндров, вращающийся вокруг своей оси. Отверстия цилиндров равномерно распределены по окружности. Внутри каждого отверстия находится поршни. Упором для поршней служит с наклонным диск. При вращении вала поршни, скользя по наклонной поверхности диска, начинают двигаться в осевом направлении.
В фазе выхода поршня из цилиндра объём камеры увеличивается, давление падает, и жидкость через всасывающее окно поступает внутрь. В фазе входа поршня в цилиндр объём уменьшается, жидкость вытесняется в напорную линию. Переключение между этими фазами выполняет распределительный диск, в котором выполнены два серповидных окна – одно соединено с баком, другое – с гидросистемой. Схема аксиально-поршневого насоса может быть дополнена сервоприводом, который изменяет угол наклона диска в процессе работы. Это позволяет плавно регулировать рабочий объём и производительность.
Некоторые специалисты путают аксиально-поршневые машины с радиально-поршневыми. Главное различие заключается в расположении цилиндр относительно оси вала. В аксиально-поршневых насосах цилиндры параллельны оси, а движение поршней продольное, а не поперечное. Именно поэтому данный тип и называется аксиально-поршневым.
Принцип работы аксиально-поршневого насоса

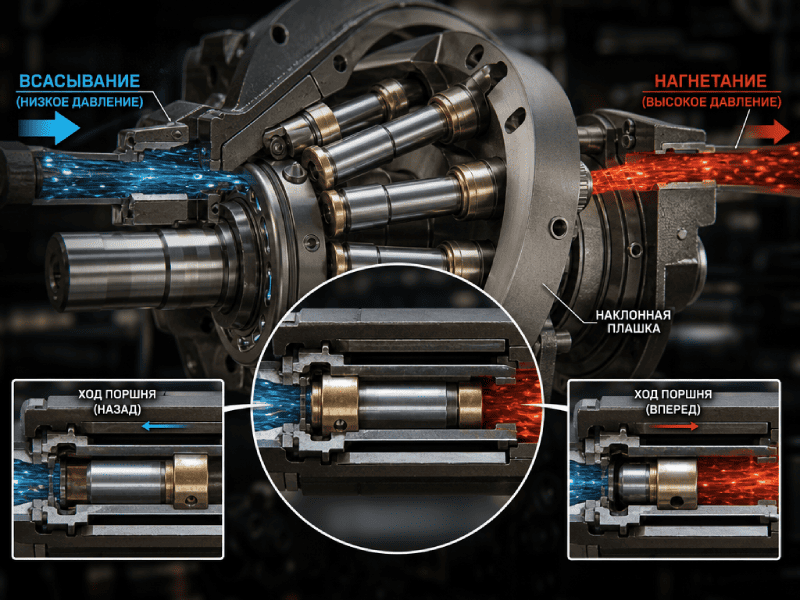

Принцип действия основан на периодическом изменении объёма рабочих камер. Опишем принцип более детально. Предположим, что вал приводится во вращение внешним двигателем. Вместе с валом вращается блок цилиндров. Поршни скользят по поверхности с наклонным диска. Поскольку диск установлен под углом к оси, за один оборот вала каждый поршень совершает полный цикл: сначала всасывание, затем нагнетание.
Принцип работы можно разбить на два такта:
· Такт всасывания. Поршень удаляется от диска, объём цилиндра увеличивается, создаётся разрежение. Жидкость из гидробака поступает через всасывающее окно.
· Такт нагнетания. Поршень приближается к диску, объём цилиндра уменьшается, жидкость вытесняется в напорную линию под высоким давлением.
Энергия вращающегося вала преобразуется в энергию потока жидкость. Чем больше угол наклона диска, тем длиннее ход поршни и тем выше объёмная подача. Регулировка угла позволяет оперативно менять производительность без остановки агрегата. Такой принцип работы характерен для всех машин аксиально-поршневого типа. Благодаря ему коэффициент полезного действия достигает 95 процентов.
Принцип действия этого оборудования делает его пригодным для создания реверсивных моделей. Для изменения направления потока достаточно изменить знак угла диска. Тогда движение поршней сдвигается по фазе, и жидкость начинает подаваться в противоположную сторону. Этот принцип работы используется в регулируемых гидронасос с реверсивным управлением.
Типы и конструкции аксиально-поршневых насосов

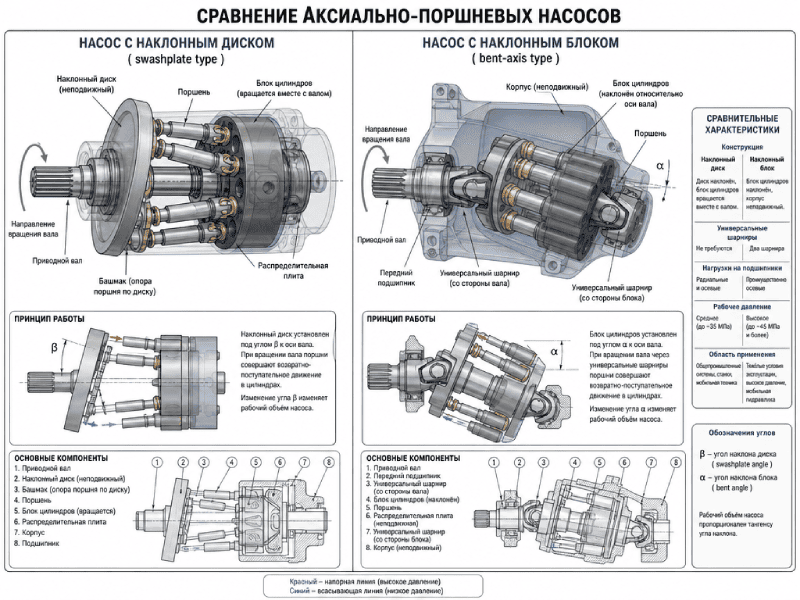

Инженеры разработали две основные конструкции аксиально-поршневых насосов. Первая – насос с наклонным диском. Вторая – насос с наклонным блоком цилиндров. Рассмотрим подробно каждую.
Насос с наклонным диском является наиболее распространённым. В этой конструкции блок цилиндров установлен соосно с валом. Наклонный диск (шайба) может менять угол своего наклона. Поршни через шарнирные пятки опираются на этот диск. Преимущества такой схемы – компактность, простота регулировка и относительно низкая стоимость. Недостаток – повышенная чувствительность к вибрациям и перекосам. С наклонным диском работают многие серийные гидронасосы, например, модели Bosch Rexroth A10VSO. С наклонным диском можно регулировать подачу от нуля до максимального значения.
Насос с наклонным блоком (шарнирная схема). Здесь блок цилиндров отклоняется относительно оси вала. Отдельного диска нет – его функцию выполняет неподвижная наклонная поверхность корпуса. Поршни упираются в эту поверхность. Блок совершает сложное движение: одновременно вращается и качается. Такая конструкция сложнее и дороже в производстве, но она позволяет работать при сверхвысоких давлениях (до 500–600 бар). Аксиальные машины этого типа часто устанавливают на карьерные самосвалы, тяжёлые экскаваторы и буровые установки.
Обе конструкции успешно эксплуатируются в промышленности. Выбор зависит от конкретных условий работы и экономической целесообразности. С наклонным диском агрегаты дешевле и компактнее. Насос с наклонным блоком надёжнее при ударных нагрузках и пиковых давлениях. Аксиально-поршневые насосы обоих типов выпускаются как в регулируемом, так и в нерегулируемом исполнении.
Достоинства и преимущества аксиально-поршневого насоса
Данный тип гидромашин обладает рядом неоспоримых преимуществ. Перечислим основные достоинства:
· Высокий рабочий объём при малых габаритах (удельная мощность значительно выше, чем у шестеренных насосов).
· Способность работать при давлении до 500 бар без потери ресурса.
· Высокий КПД (до 95 процентов), что позволяет экономить энергия привода.
· Плавная регулировка производительности в широких пределах.
· Возможность реверсирования потока для многих моделей.
· Низкая пульсация подачи благодаря большому количеству цилиндров.
· Длительный ресурс работы при соблюдении правил эксплуатации.
Благодаря этим свойствам поршневой насос аксиально-поршневого исполнения вытесняет конкурентов в сложных гидравлических системах. Поршневой насос этого вида совместим с минеральными маслами, синтетическими жидкостями и даже некоторыми водными эмульсиями. Гидронасос данного типа позволяет точно дозировать поток и поддерживать стабильное давление. Кроме того, поршневой насос сохраняет стабильные характеристики при изменении вязкости жидкости, что особенно важно для техники, работающей в разных климатических зонах. И ещё одно преимущество: поршневой насос допускает высокие частоты вращения – до 5000 оборотов в минуту. Это позволяет уменьшить габариты привода и упростить компоновку.
Возможные неисправности аксиально-поршневого насоса
Даже надёжные агрегаты могут выходить из строя. Чаще всего причины неисправностей аксиально-поршневого насоса связаны с загрязнением рабочей жидкости, перегревом или нарушением правил монтажа. Рассмотрим типичные поломки.
Наиболее частые неисправности:
1. Износ торцевой поверхности блока цилиндров и распределительного диска. Признаки – падение производительности и внутренние утечки.
2. Задиры или заклинивание поршней. Возникают при попадании абразивных частиц в рабочую зону или при работе без смазки. Рабочей жидкость должна соответствовать требуемому классу чистоты.
3. Разрушение подшипников вала. Сопровождается гулом, вибрацией и повышенным нагревом. Причина – нарушение соосности при монтаже или длительная перегрузка.
4. Поломка пружин, прижимающих блок к распределительному диску. Результат – дребезжание, потеря давления и неравномерная подача.
5. Износ поверхности наклонным диска. Особенно часто встречается в насосах с наклонным диском при недостаточной смазке или работе на загрязнённой жидкости.
Для продления срока службы необходимо соблюдать несколько правил. Используйте только рекомендованные заводом-изготовителем марки масел. Своевременно меняйте фильтры. Рабочая температура жидкости не должна превышать 80 градусов Цельсия. Контролируйте уровень масла в баке и не допускайте подсоса воздуха. Воздушные пузырьки разрушают аксиально-поршневой насос из-за кавитации.
Аксиально-поршневой насос — это высокоточное изделие. Его ремонт требует специального оборудования, стендов и квалифицированного персонала. При первых признаках неисправности – постороннем шуме, вибрации, падении давления – следует обратиться в специализированный сервис. Своевременное техническое обслуживание – залог долгой и бесперебойной работы. Помните, что рабочей среда должна соответствовать стандартам ISO по чистоте. Аксиально-поршневой насос полностью окупает свою стоимость благодаря надёжности и эффективности.
Подведём итог. Устройство и принцип работы аксиально-поршневого насоса были подробно рассмотрены. Понимание этих основ поможет правильно выбрать агрегат, грамотно эксплуатировать его и своевременно выявлять неисправности. Благодаря высокой энергоэффективности и возможности регулировать параметры, этот тип насосов остаётся лидером в мире гидравлики. Машины аксиально-поршневого типа постоянно совершенствуются, появляются новые конструкции с улучшенными характеристиками. Гидронасос на основе аксиально-поршневой группы по праву считается сердцем любой современной гидравлической системы.
