Поиск неисправностей всегда связан с необходимостью тщательного анализа работы всей гидросистемы в целом и ее отдельных узлов, агрегатов и аппаратов. Поэтому этот процесс достаточно сложен, трудоемок и требует высокой квалификации и опыта обслуживающего персонала.
Вместе с тем поиску неисправностей способствует ряд методик, которые позволяют найти неисправность и менее искушенному специалисту.
К таким методам относят анализ различных форм технологического процесса (хронологическая, векторная, графическая табличная), функциональных схем гидравлических систем, циклограмм работы привода и схемы потоков гидравлической системы.
Хронологическая форма представления технологического процесса имеет в виду последовательную запись действий элементов системы от ее запускало окончания работы.
Векторная форма является одной из графических методик представления хода технологического процесса.
К графической форме представления хода процесса относят и функциональные диаграммы и схемы, показывающие состояние аппаратов в тот или иной такт циклограммы работы гидравлического привода. Однако для составления функциональных диаграмм и схем аппаратура должна изображаться в полуконструктивном виде, что увеличивает трудоемкость их составления.
Удобны для отыскания неисправностей гидропривода схемы потоков жидкости, поскольку по ним можно установить, какой аппарат участвует в работе в каждый конкретный период цикла работы гидравлической системы.
Схема потоков представляет собой условную запись пути движения рабочей жидкости по элементам гидросистемы. Для составления схемы потоков нужно обозначить все устройства гидропривода и трубопроводы, как это сделано на схеме гидропривода, показанного на рис.3.1. Обычно сначала обозначают все гидравлические устройства, присваивая гидробаку № 1 и обозначая далее все насосы, аппараты и двигатели гидросхемы. После этого обозначают трубопроводы.
Условная запись движения потока рабочей среды выражается перечислением всех элементов гидравлической схемы, по которым жидкость течет при всасывании из бака и дальнейшем сливе в этот же бак для каждого из тактов циклограммы. Циклограмма работы привода по схеме рис.3.1 показана на рис.3.2. Она представляет собой графическое изображение состояния гидравлических двигателей в тот или иной такт цикла работы привода. Причем движение двигателя показывается наклонным отрезком прямой, а его покой - горизонтальным. Например, во время такта №1 (рис.3.2) двигатели № 16 и №19 работают, а двигатели №17,18 стоят на месте, во время такта 3 движется гидроцилиндр 18, а двигатели 16, 17 и 19 находятся в состоянии покоя.
При написании схемы потоков необходимо учитывать позицию, в которой находятся гидравлические распределители. Обычно это можно представить в виде таблицы состояния электромагнитов управления распределителем. Включенное состояние электромагнита обозначается математическим знаком «плюс», а выключенное - знаком «минус» (табл.3.1). Учитывая изложенное, схема потоков для 1, 2, 3, 4 и 7 тактов приведена в таблице 3.1. Если при течении жидкости ее поток разветвляется, то на схеме это показано в виде дополнительной ветви, идущей от разветвляющегося трубопровода. Например, на такте 1 - это ветвь от трубопровода 25, а на такте 7 - от трубопроводов 24 и 27.

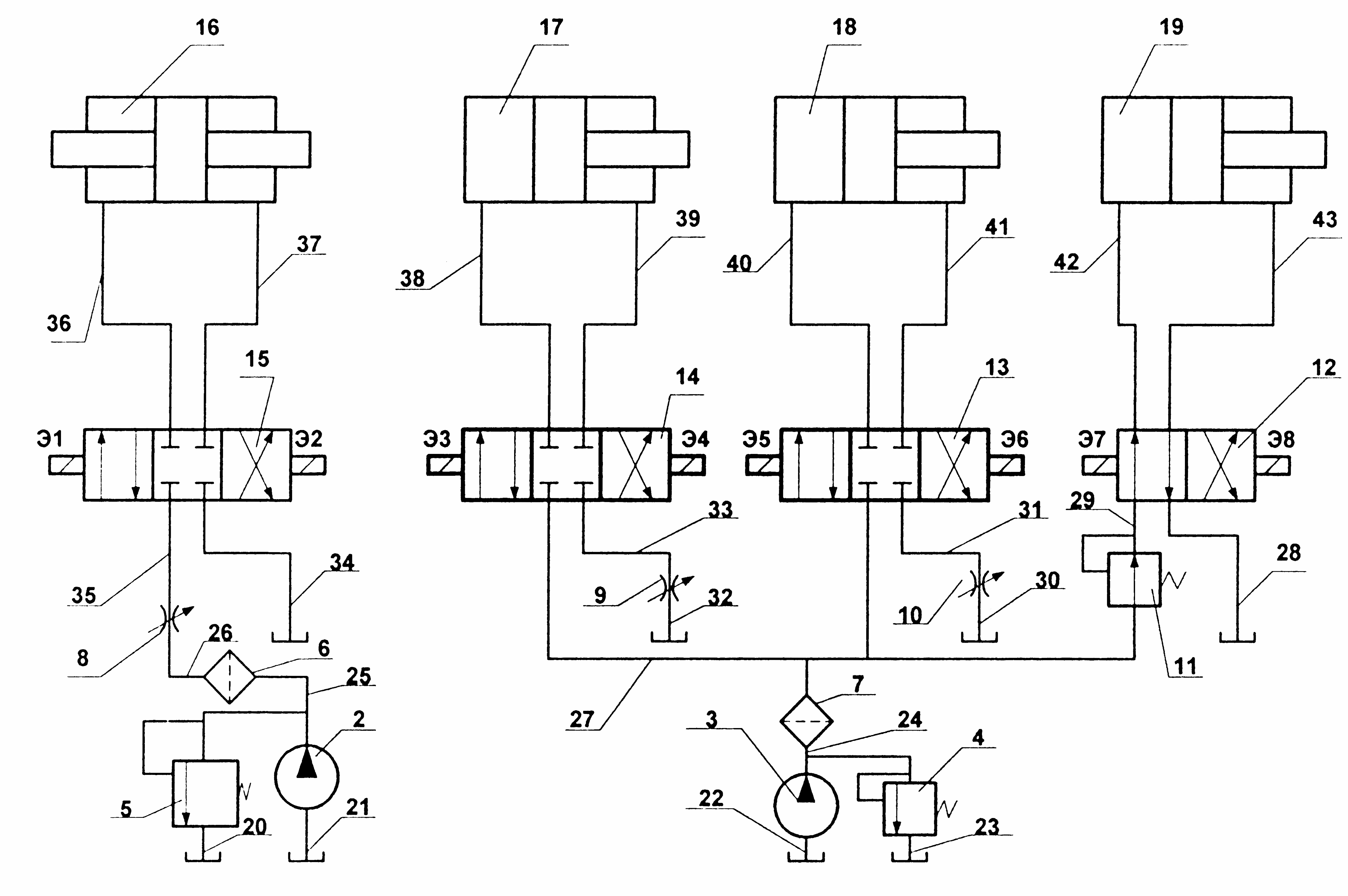

Рис.3.1. Упрощенная гидравлическая схема участка автоматической линии

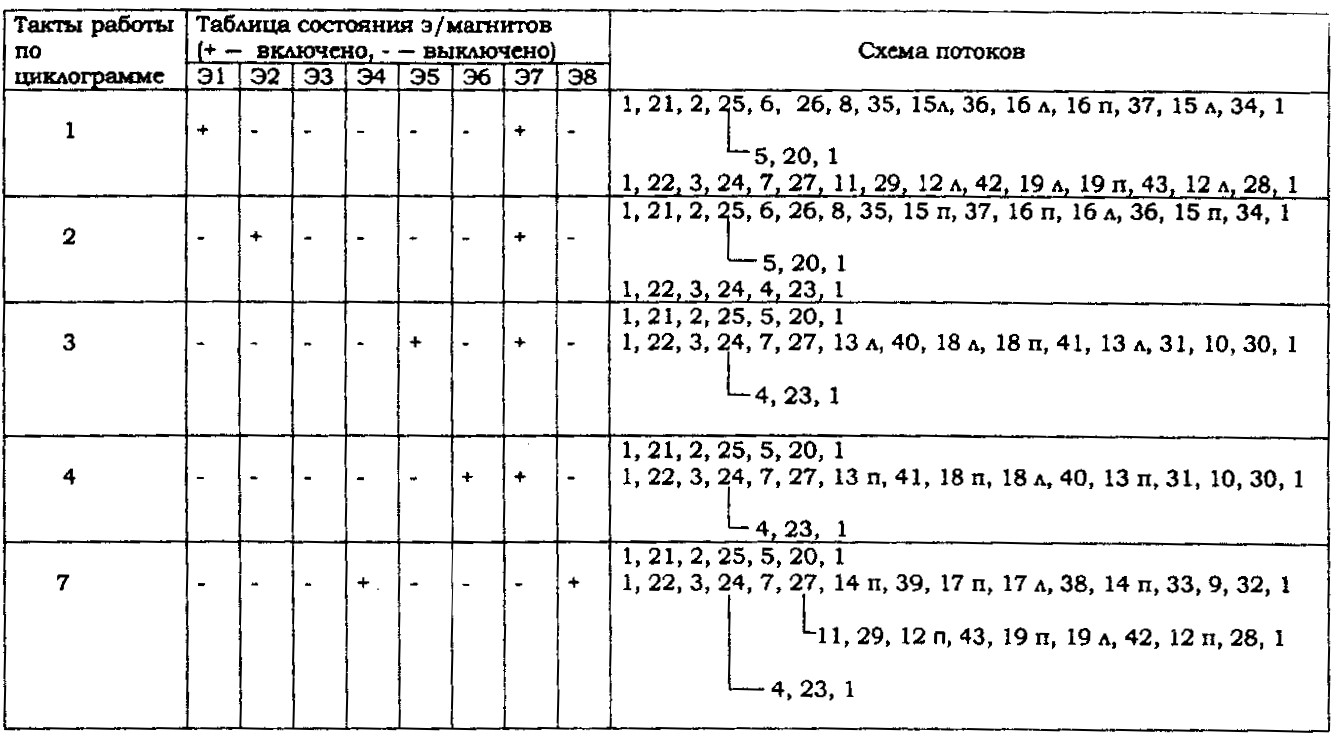

Таблица 3.1.

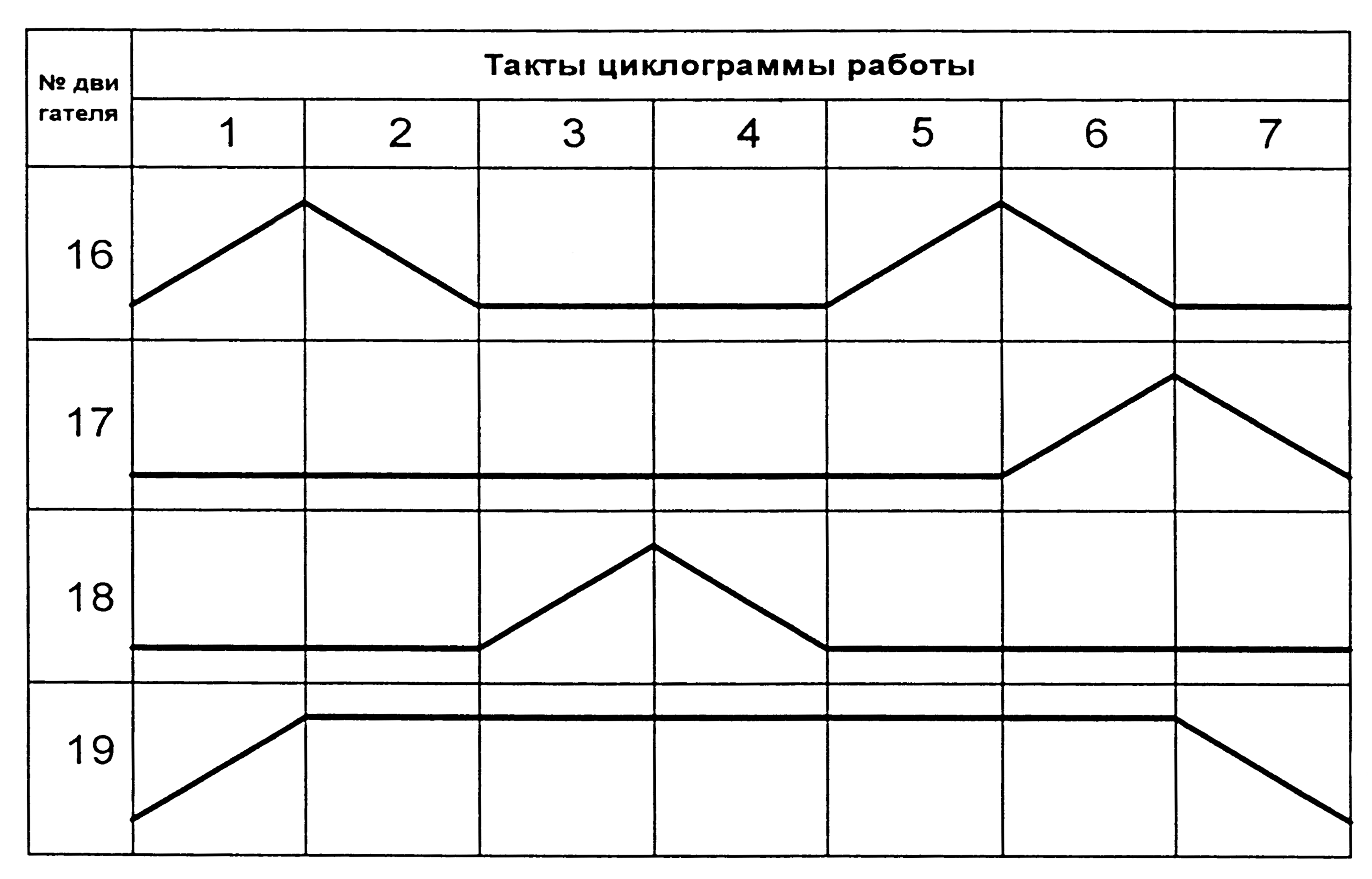

Рис.3.2. Циклограмма работы привода
Имея под рукой схему потоков и зная тот такт цикла работы гидропровода, на котором произошел сбой в функционировании, легко определяются те аппараты и участки трубопроводов, в которых возможна неисправность. Таким образом значительно сужается область поиска неисправности и облегчается анализ причин отказа в работе.
