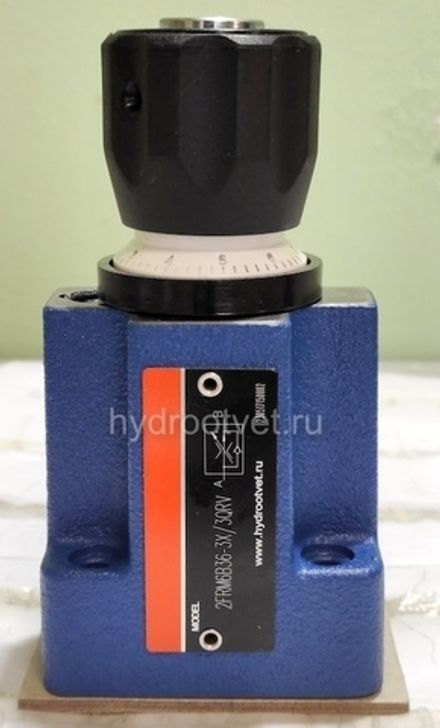

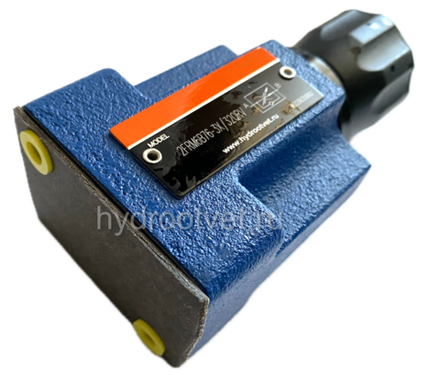

2FRM6 - Регулятор расхода Ду 6 для монтажа на плиту
2FRM6 - Регулятор расхода Ду 6 является двухлинейным (последовательным) регулятором потока с ручным управлением и предназначен для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) вне зависимости от изменяющейся нагрузки. Регулятор 2FRM6 оснащен рукояткой со шкалой для точной регулировки расхода. Клапан устанавливает на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03). Клапаны 2FRM6 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
| Типоразмер | 6 |
| Серия изделия | 3X |
| Макс. рабочее давление | 315 бар |
| Максимальный расход | 32 л/мин |
Особенности:
- Присоединительные отверстия по DIN 24340, foгm A, ISO 4401 и CEТOP-RP 121 Н, монтажные плиты заказываются отдельно
- Отдельное подключение дросселя, по выбору
- Для монтажа на панели с присоединением G 3/8
- С обратным клапаном, по выбору
- Вращающаяся кнопка со шкалой
- С замком, по выбору
Особенности:
- Присоединительные отверстия по DIN 24340, foгm A, ISO 4401 и CEТOP-RP 121 Н, монтажные плиты заказываются отдельно
- Отдельное подключение дросселя, по выбору
- Для монтажа на панели с присоединением G 3/8
- С обратным клапаном, по выбору
- Вращающаяся кнопка со шкалой
- С замком, по выбору
Особенности:
- Присоединительные отверстия по DIN 24340, foгm A, ISO 4401 и CEТOP-RP 121 Н, монтажные плиты заказываются отдельно
- Отдельное подключение дросселя, по выбору
- Для монтажа на панели с присоединением G 3/8
- С обратным клапаном, по выбору
- Вращающаяся кнопка со шкалой
- С замком, по выбору
Условные обозначения
- Вращающаяся кнопка со шкалой (элемент настройки "3")
- Табличка P
- Вход "A"
- Выход "B"
- R-кольцо 9.81 x 1.5 x 1.78 для присоединений A, B, P и Т
- Место под ключ
- Отверстие Æ 3, в исполнении 2FRM 6 B не выполняется (без внешнего запирания)
- Вращающаяся кнопка со шкалой (элемент настройки "7")
- Маркировка положения P
Крепежные болты (заказываются отдельно):
без выпрямительной плиты M5 x 30 DIN 912-10.9; MА = 8.9 Nm
с выпрямительной плитой M5 x 70 DIN 912-10.9; MА = 8.9 Nm
1. Вращающаяся кнопка со шкалой (элемент настройки "3")
2. Табличка
3. Вход "A"
4. Выход "B"
5. Резьбовое отверстие G 3/8 по ISO 228/1
6. Место под ключ
8. Вращающаяся кнопка со шкалой (элемент настройки "7")
9. Маркировка положения напротив таблички
