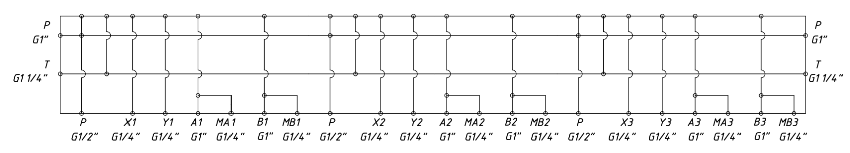

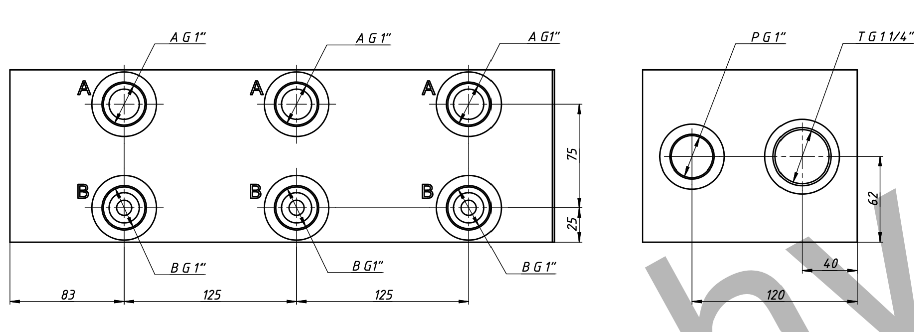

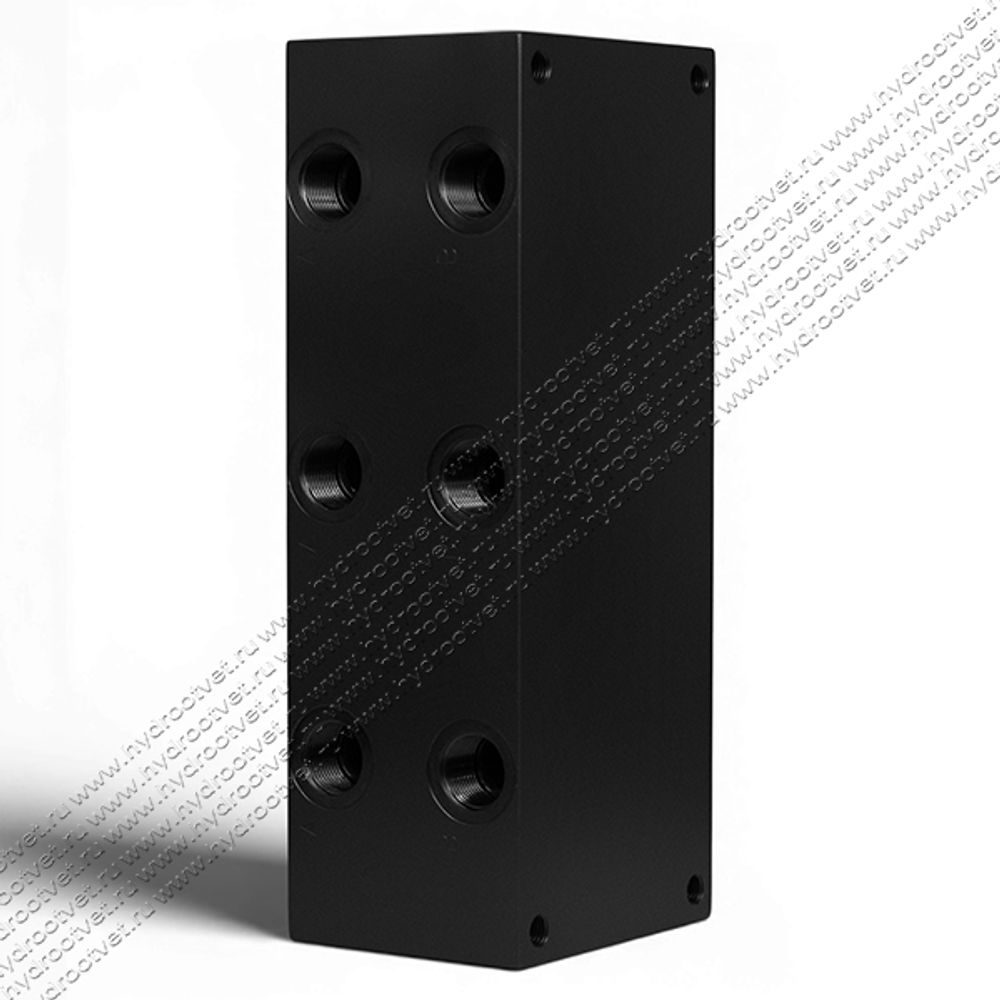

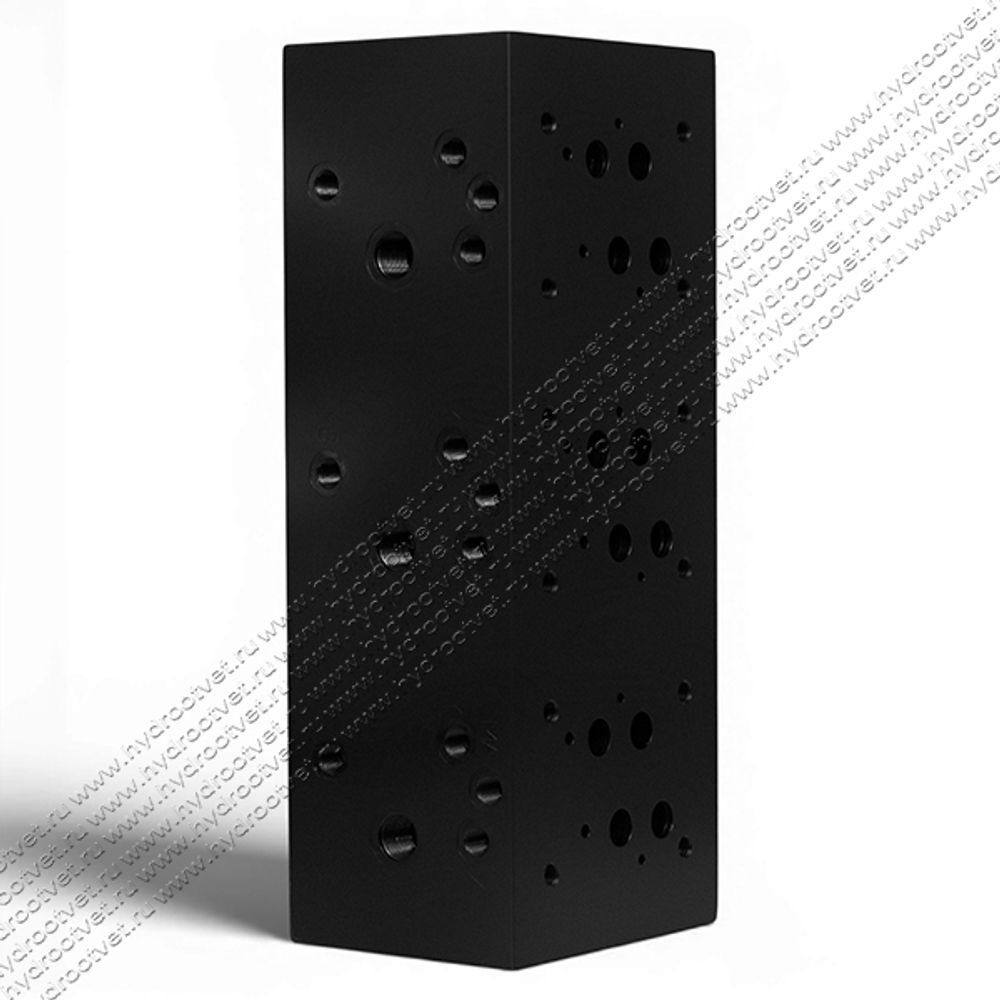

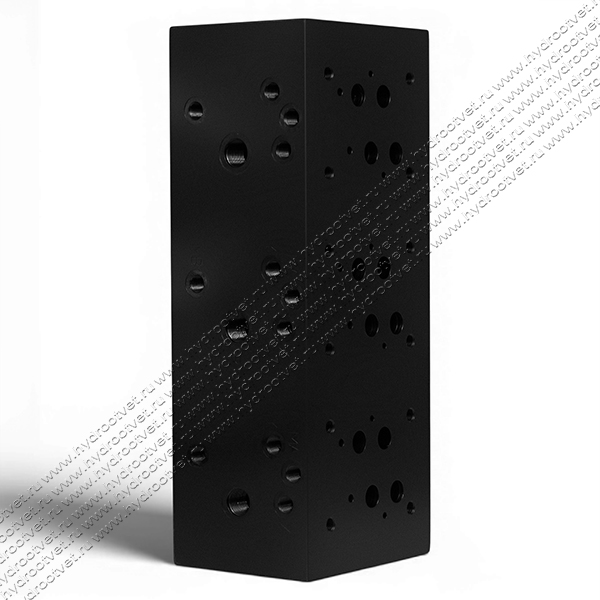

EM207/3Y - Плита для распределителей и клапанов Ду16, трехместная, ISO 4401-07 / CETOP07, P-A-B= G1", T=G11/4", MA-MB=G1/4", сбоку

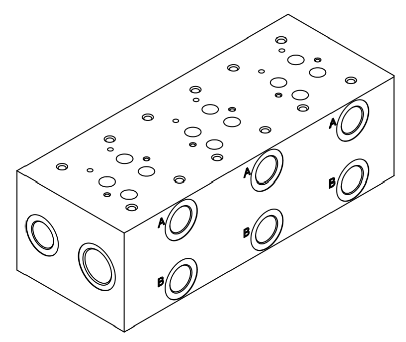

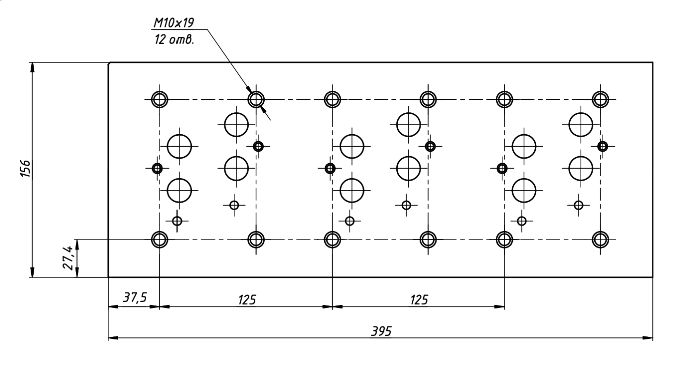

Присоединительная плита стальная трёхместная для гидравлических распределителей и клапанов NG16, с расположением монтажных отверстий, согласно ISO 4401-07. Плита стальная EM207/3Y предназначена для перехода с притычного монтажа на резьбовой для гидравлических клапанов и распределителей. Вариант плиты EM207/3Y - с каналами, смотрящими в бок. Типоразмер 16 мм; материал - сталь; макс. рабочее давление 350 бар. Плита стальная EM207/3Y производится в Китае и является аналогом европейской плиты EM207/3Y. Уплотнительные кольца, металлические резьбовые заглушки, крепёжные винты в комплект поставки не включены - данные позиции являются стандартными и заказываются у соответствующих профилирующих организаций. 3D модель плиты предоставляется по запросу.

Типоразмер 16 (D07) • pmax 350 бар

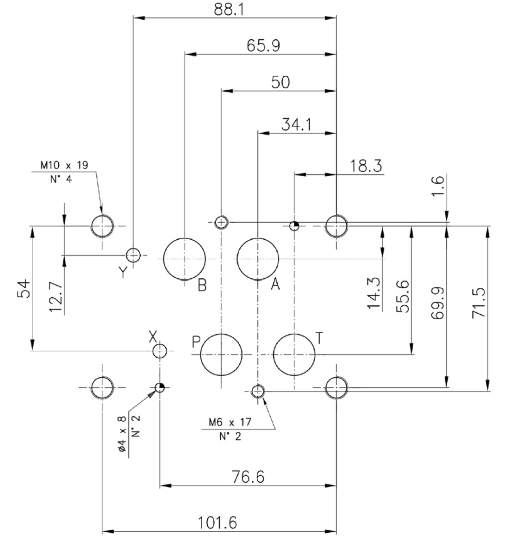

Предназначен для параллельного подключения двух или более клапанов ISO 4401-07 (CETOP 07) для создания компактной гидравлики на каждой оси по вертикали.
Штабелируемые модели с монтажным интерфейсом для гидравлических клапанов. Гибкая конструкция различных модульной гидроаппаратуры позволяет просто создавать гидросхемы без использования труб и фитингов. Можно установить максимум 6 параллельных модульных секций клапанов. Максимальная скорость потока может быть увеличена вдвое, если питание вспомогательных пластин подается с обоих концов. Серийные плиты изготавливаются из стали. При выборе других материалов обратитесь в наш технический отдел для уточнения их характеристик и возможности использования. В комплект поставки не входят комплекты крепежных шпилек для сборки клапанов. В стандартном исполнении серийная плита стальная имеет защиту поверхности фосфатированием.
