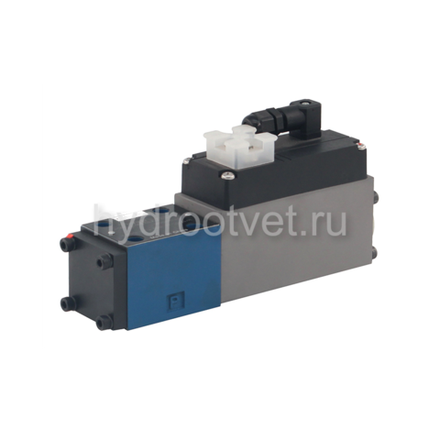

4WRPH6 - Сервораспределитель Ду6 с обратной связью по положению золотника без электроники
Сервоклапан 4WRPH6 типоразмера Ду6 является дросселирующим гидрораспределителем с пропорциональным электрическим управлением и применяется для высокоточного и динамичного бесступенчатого регулирования скорости и направления движения гидроцилиндра. Распределители 4WRPH6 отличаются от обычных пропорциональных клапанов тем, что золотник перемещается в специальной притертой гильзе, также золотник имеет прямой электропривод с обратной связью по положению, которую анализирует специальная электронная карта, устанавливаемая отдельно в шкафу управления. Сервораспределители 4WRPH6 устанавливаются на монтажную поверхность ISO 4401-03 (CETOP03) и применяются, как правило, при тяжелых условиях эксплуатации. Все пропорциональные клапаны 4WRPH6 проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны 4WRPH6 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 6
Серия изделия 2X
Макс. рабочее давление 315 бар
Максимальный расход: 40 л/мин
| Рабочее давление | 315 бар |
| Максимальный расход | 40 л/мин |
| Сигнал обратной связи | ±10В |
| Гистерезис | 0,2% |
| Быстродействие | 10 мс |
Особенности:
- Сервомагнитный клапан NG6 с прямым приводом, с управляющим золотником и втулкой в качестве сервопривода
- Приводится в действие с одной стороны, парковочное положение 4/4 при выключении
- Управляющий соленоид со встроенной обратной связью по положению и электроникой для датчика положения (Lvdt DC/пост. тока)
- Подходит для электрогидравлических контроллеров в производственных и испытательных системах
- Монтажная поверхность соответствует стандарту ISO 4401-03-02-0-94
- Ответные плиты (заказываются отдельно)
- Штекеры по DIN 43560-AM2: соленоид = 2P+PE/M16 x 1.5, датчик положения = 4P/Pg7 входит в комплект поставки
- Внешняя управляющая электроника (заказывается отдельно)
Конструктивная схема
Особенности:
- Сервомагнитный клапан NG6 с прямым приводом, с управляющим золотником и втулкой в качестве сервопривода
- Приводится в действие с одной стороны, парковочное положение 4/4 при выключении
- Управляющий соленоид со встроенной обратной связью по положению и электроникой для датчика положения (Lvdt DC/пост. тока)
- Подходит для электрогидравлических контроллеров в производственных и испытательных системах
- Монтажная поверхность соответствует стандарту ISO 4401-03-02-0-94
- Ответные плиты (заказываются отдельно)
- Штекеры по DIN 43560-AM2: соленоид = 2P+PE/M16 x 1.5, датчик положения = 4P/Pg7 входит в комплект поставки
- Внешняя управляющая электроника (заказывается отдельно)
Конструктивная схема
Особенности:
- Сервомагнитный клапан NG6 с прямым приводом, с управляющим золотником и втулкой в качестве сервопривода
- Приводится в действие с одной стороны, парковочное положение 4/4 при выключении
- Управляющий соленоид со встроенной обратной связью по положению и электроникой для датчика положения (Lvdt DC/пост. тока)
- Подходит для электрогидравлических контроллеров в производственных и испытательных системах
- Монтажная поверхность соответствует стандарту ISO 4401-03-02-0-94
- Ответные плиты (заказываются отдельно)
- Штекеры по DIN 43560-AM2: соленоид = 2P+PE/M16 x 1.5, датчик положения = 4P/Pg7 входит в комплект поставки
- Внешняя управляющая электроника (заказывается отдельно)
Конструктивная схема
