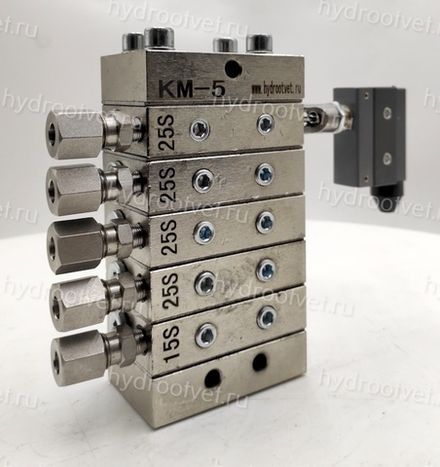

Питатели последовательные секционные
Распределитель для густой смазки или жидкой смазки высокой вязкости подходит для однолинейной централизованной системы смазки с номинальным давление менее 21 МПа. Набор из различных секций позволяет получать разные дозы смазки на выходах питателя.
Рабочее давление 210 бар
Доза на один выход до 4,9 мл/цикл
Количество выходов от 2 до 16
С электрическим реле и без него
| Рабочее давление | до 200 бар |
| Вязкость | до NLGI 2 |
| Доза | до 4,9 мл |
| Количество рабочих секций | до 8 |

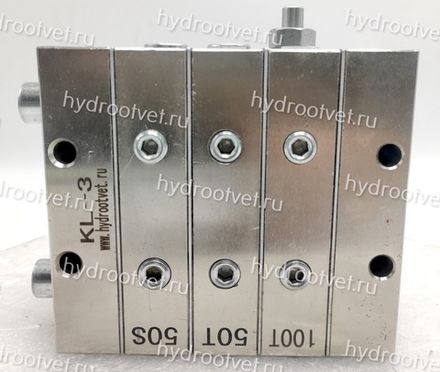

Прогрессивный распределитель KJ, KM, KL состоит из подающих и торцевых секций, изготовленных из конструкционной стали со среднеуглеродистым сплавом. Промежуточные питающие секции выбираются в зависимости от числа выходов (1 или 2) и величины дозы подачи смазки, определяемой в соответствии с требованиями смазываемого оборудования. Подводы смазки в питатель KM и KL расположены с двух противоположных сторон всей сборки. А выходы располагаются по бокам питателя. На каждом выходе питателя KM и KL установлен обратный клапан, который может полностью предотвратить противоток смазочного материала, вызванный обратным давлением в точке смазки, что гарантирует надежную и точную по дозе подачу смазки в каждую точку. Распределители KJ, M, KL подходят для однолинейной централизованной системы смазки с плотным распределением точек смазывания, различным расходом густой смазки, частой подачей смазки и номинальным давлением до 200 бар.
Ниже показана схема прогрессивной системы смазки с применением последовательных питателей:
На следующем видео приведен принцип работы последовательного питателя:
Индикатор избыточного давления
Устанавливается на отдельном выходе питателя на лицевой стороне. Принцип работы - когда точка смазки или трубопровод перекрываются и давление поднимается выше заданного значения, внешняя часть индикатора слегка выступает наружу, показывая, что данный питатель работает с превышением давления и по этому индикатору можно локализовать неисправность во всей системе смазки.
Индикатор переполнения
Устанавливается в отдельных выходных каналах каждого питателя в местах, подверженных засорению в суровых условиях эксплуатации. Когда точка смазывания или трубопровод закупориваются и давление ненормально повышается выше заданного значения, смазка, подаваемая из закупоренной точки питателя, перетекает через переливное отверстие. После проверки точка перелива оказывается заблокированной = точка отказа. Он подходит только для деталей, работающих в непрерывном режиме, и не должен влиять на работу других дозаторов.
Прогрессивный распределитель KJ, KM, KL состоит из подающих и торцевых секций, изготовленных из конструкционной стали со среднеуглеродистым сплавом. Промежуточные питающие секции выбираются в зависимости от числа выходов (1 или 2) и величины дозы подачи смазки, определяемой в соответствии с требованиями смазываемого оборудования. Подводы смазки в питатель KM и KL расположены с двух противоположных сторон всей сборки. А выходы располагаются по бокам питателя. На каждом выходе питателя KM и KL установлен обратный клапан, который может полностью предотвратить противоток смазочного материала, вызванный обратным давлением в точке смазки, что гарантирует надежную и точную по дозе подачу смазки в каждую точку. Распределители KJ, M, KL подходят для однолинейной централизованной системы смазки с плотным распределением точек смазывания, различным расходом густой смазки, частой подачей смазки и номинальным давлением до 200 бар.
Ниже показана схема прогрессивной системы смазки с применением последовательных питателей:
На следующем видео приведен принцип работы последовательного питателя:
Индикатор избыточного давления
Устанавливается на отдельном выходе питателя на лицевой стороне. Принцип работы - когда точка смазки или трубопровод перекрываются и давление поднимается выше заданного значения, внешняя часть индикатора слегка выступает наружу, показывая, что данный питатель работает с превышением давления и по этому индикатору можно локализовать неисправность во всей системе смазки.
Индикатор переполнения
Устанавливается в отдельных выходных каналах каждого питателя в местах, подверженных засорению в суровых условиях эксплуатации. Когда точка смазывания или трубопровод закупориваются и давление ненормально повышается выше заданного значения, смазка, подаваемая из закупоренной точки питателя, перетекает через переливное отверстие. После проверки точка перелива оказывается заблокированной = точка отказа. Он подходит только для деталей, работающих в непрерывном режиме, и не должен влиять на работу других дозаторов.
T: Это стандартное исполнение питателя = два выхода смазки из одной секции.
S: Имеется только один выход (то есть два выхода типа T объединены), доза смазки в два раза больше, чем в T-типе, и смазку можно подавать как с левой, так и с правой стороны питателя.
LC: Левого выхода нет, если смотреть со стороны подвода смазки. Доза смазки из левого выхода объединяется с дозой из левого выхода на соседней секции питателя.
RC: Правого выхода нет, если смотреть со стороны подвода смазки. Доза смазки из правого выхода объединяется с дозой из правого выхода на соседней секции питателя.
2C: Нет обоих выходов. Доза смазки объединяется с дозой соседней секции.
Составление кода для заказа
Доступны также для заказа секционные прогрессивные питатели серии SMX (аналог Dropsa)
