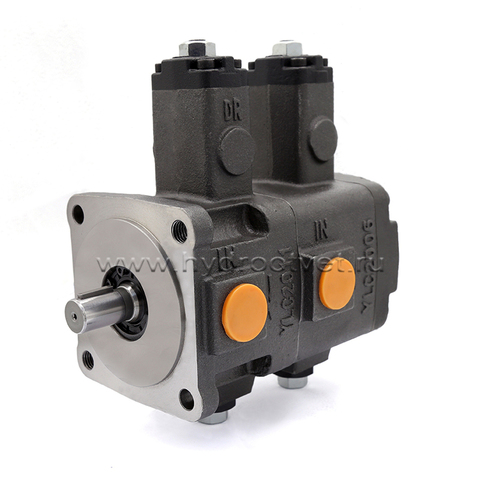

VP22 - Пластинчатые регулируемые насосы двухпоточные
Регулируемые пластинчатые насосы серии VP22 являются полными аналогами насосов фирмы ATOS модель PVT и насосов Duplomatic модели PVE. Насосы VP22 - это сдвоенные насосы, то есть могут обеспечивать регулируемым расходом масла два контура гидросистемы независимо, устанавливаются на один электродвигатель, что значительно снижает стоимость гидросистемы в целом. Насосы производятся в Китае на ведущем заводе-изготовителе гидромашин и являются качественными аналогами насосов итальянского производства. На сайте представлен один код для примера и понимания цены и сроков поставки. Если Вам заинтересовали насосы данной категории, сформируйте полный код заказа и направьте его нам при помощи инструментов обратной связи.
Макс. рабочее давление: 70 бар
Максимальный расход: 40 + 40 л/мин
РЕЗУЛЬТАТЫ:
Регулируемые пластинчатые насосы серии VP являются полными аналогами насосов фирмы Rexroth модели PV7...A, насосов фирмы ATOS модель PVT и насосов Duplomatic модели PVE.
Насосы серии VP оснащены регулятором давления и расхода. Подача насоса регулируется автоматически в зависимости от давления в системе. При достижении давлением в системе значения настройки регулятора давления на насосе, происходит отсечка по давлению, и насос начинает подавать минимальный расход масла в систему, при это давление в системе сохраняется, но потребляемая мощность значительно снижается, и частота оборотов вала не меняется. Настройка номинальной подачи насоса происходит механически (винтом) перед запуском системы.
Данная конструкция насоса имеет высокий объемный КПД, позволяет повысить КПД всей гидросистемы в целом, имеет большой срок службы, и применяется в гидросистемах, в которых требуется регулирование объемного расхода. В основном, это станочное оборудование: токарные, фрезерные, шлифовальные, отрезные, расточные станки, станки много целевые с ЧПУ и обрабатывающие центры.

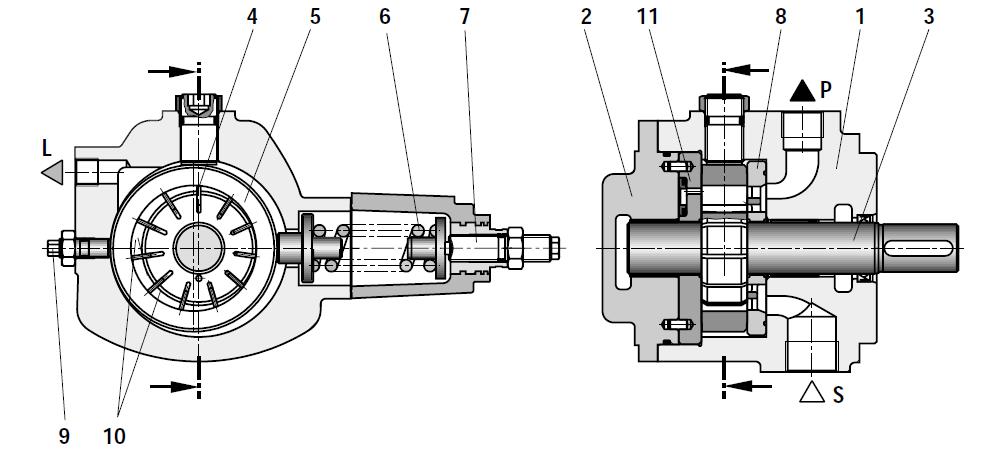

Насосы типа VP имеют прямое регулирование и настраиваемый рабочий объем. На изображении выше показаны детали насоса.
Основными деталями насоса являются: корпус (1), крышка (2), ротор (3), лопасти (4), статорное кольцо(5), пружина (6), регулировочный винт (7) и управляющая шайба (8). Для ограничения максимальной подачи в насосе имеется регулируемый упор (9). Ротор (5) вращается внутри статорного кольца (3). Находящиеся в роторе (3) лопасти (4) прижимаются центробежной силой к внутренней поверхности статорного кольца (5).
Всасывание и нагнетание Полости (10), нагнетающие жидкость, образованы лопастями (4), ротором (3), статорным кольцом (5), управляющей шайбой (8) и шайбой (11). При вращении ротора (3) полости (10) увеличиваются и заполняются через канал всасывания (S). После достижения максимального объема полости отсекаются от всасывания и при дальнейшем перемещении уменьшаются, при этом жидкость нагнетается в канал давления (Р).
Регулирование давления Статорное кольцо (5) пружиной (6) удерживается в эксцентричном положении. Максимальное давление устанавливается регулировочным винтом (7), сжимающим пружину (6). При росте давления до значения, соответствующего силе пружины (6), она обжимается и статорное кольцо (5) перемещается к соосному положению нулевой подачи. Реальная подача соответствует потреблению в системе. При достижении максимального настроенного давления насос переходит в состояние нулевой подачи. При этом поддерживается постоянное рабочее давление, а подачей компенсируются утечки. Потери мощности и нагрев жидкости в этом режиме минимальны.
- Описание
- Код заказа
- Технические характеристики
- Графики
- Размеры, мм
Регулируемые пластинчатые насосы серии VP являются полными аналогами насосов фирмы Rexroth модели PV7...A, насосов фирмы ATOS модель PVT и насосов Duplomatic модели PVE.
Насосы серии VP оснащены регулятором давления и расхода. Подача насоса регулируется автоматически в зависимости от давления в системе. При достижении давлением в системе значения настройки регулятора давления на насосе, происходит отсечка по давлению, и насос начинает подавать минимальный расход масла в систему, при это давление в системе сохраняется, но потребляемая мощность значительно снижается, и частота оборотов вала не меняется. Настройка номинальной подачи насоса происходит механически (винтом) перед запуском системы.
Данная конструкция насоса имеет высокий объемный КПД, позволяет повысить КПД всей гидросистемы в целом, имеет большой срок службы, и применяется в гидросистемах, в которых требуется регулирование объемного расхода. В основном, это станочное оборудование: токарные, фрезерные, шлифовальные, отрезные, расточные станки, станки много целевые с ЧПУ и обрабатывающие центры.

Насосы типа VP имеют прямое регулирование и настраиваемый рабочий объем. На изображении выше показаны детали насоса.
Основными деталями насоса являются: корпус (1), крышка (2), ротор (3), лопасти (4), статорное кольцо(5), пружина (6), регулировочный винт (7) и управляющая шайба (8). Для ограничения максимальной подачи в насосе имеется регулируемый упор (9). Ротор (5) вращается внутри статорного кольца (3). Находящиеся в роторе (3) лопасти (4) прижимаются центробежной силой к внутренней поверхности статорного кольца (5).
Всасывание и нагнетание Полости (10), нагнетающие жидкость, образованы лопастями (4), ротором (3), статорным кольцом (5), управляющей шайбой (8) и шайбой (11). При вращении ротора (3) полости (10) увеличиваются и заполняются через канал всасывания (S). После достижения максимального объема полости отсекаются от всасывания и при дальнейшем перемещении уменьшаются, при этом жидкость нагнетается в канал давления (Р).
Регулирование давления Статорное кольцо (5) пружиной (6) удерживается в эксцентричном положении. Максимальное давление устанавливается регулировочным винтом (7), сжимающим пружину (6). При росте давления до значения, соответствующего силе пружины (6), она обжимается и статорное кольцо (5) перемещается к соосному положению нулевой подачи. Реальная подача соответствует потреблению в системе. При достижении максимального настроенного давления насос переходит в состояние нулевой подачи. При этом поддерживается постоянное рабочее давление, а подачей компенсируются утечки. Потери мощности и нагрев жидкости в этом режиме минимальны.

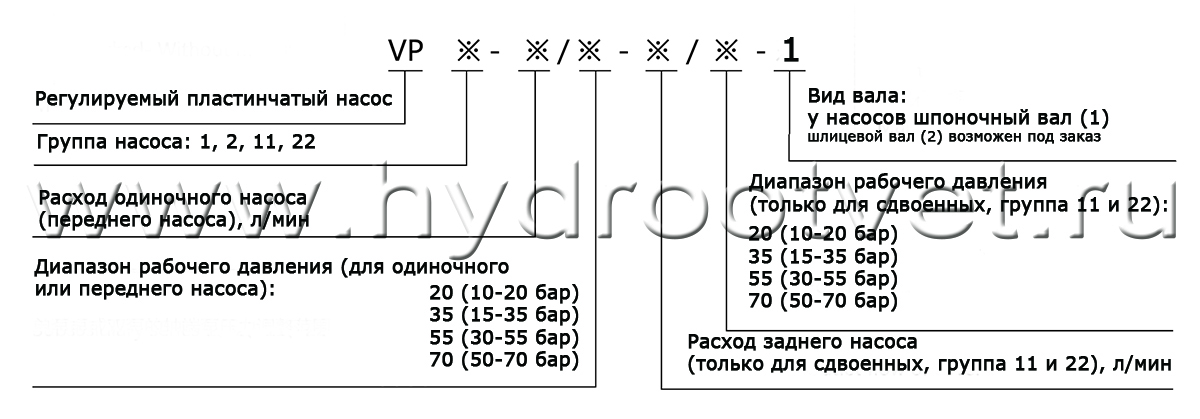

Пример код для сдвоенного насоса: VP11-8/20-12/35-2 (насос группы 11 с расходом переднего насоса 8 л/мин, диапазоном рабочего давления до 20 бар, расходом заднего насоса 12 л/мин, диапазоном рабочего давления до 35 бар и шлицевым валом)
|
Модель |
Расход, л/мин при 3.5 бар и 1800 об/мин |
Диапазон давления, бар |
Диапазон скорость вращения, об/мин |
Направление вращения (со стороны вала) |
Вес, кг |
| VP2-30-20 | 30 | 10—20 | 800-1800 | По часовой (правое) | 9 |
| VP2-30-35 | 15—35 | ||||
| VP2-30-55 | 30—55 | ||||
| VP2-30-70 | 50—70 | ||||
| VP2-40-20 | 40 | 10—20 | |||
| VP2-40-35 | 15—35 | ||||
| VP2-40-55 | 30—55 | ||||
| VP2-40-70 | 50—70 |
