Правильный расчет объема гидробака — это основа надежной работы любой гидравлической системы. Если емкость подобрана неверно, оборудование перегревается, теряет мощность и быстро выходит из строя. В этой статье мы подробно разберем, как рассчитать нужную величину, на что обратить внимание и какие формулы использовать. Вы узнаете, почему объем играет ключевую роль, как рабочая среда влияет на выбор и какие ошибки чаще всего допускают при проектировании.
Зачем нужен гидробак в системе гидравлики

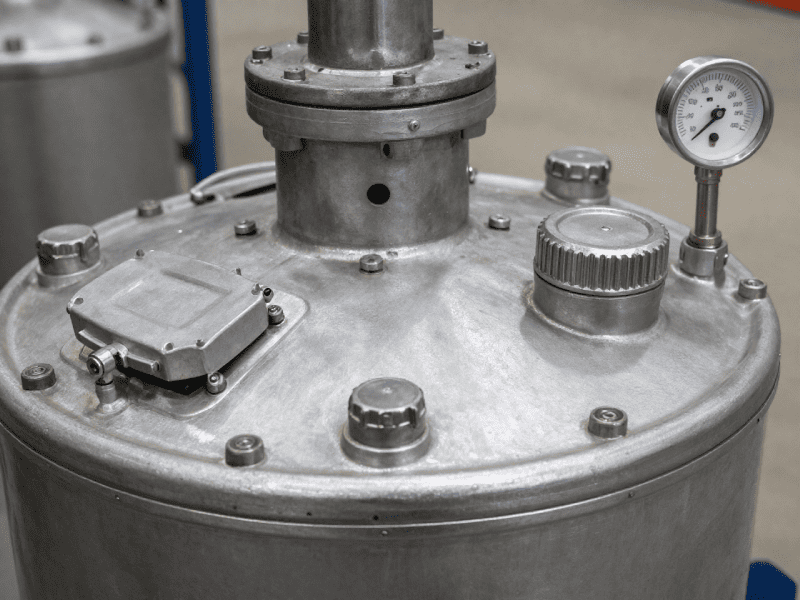

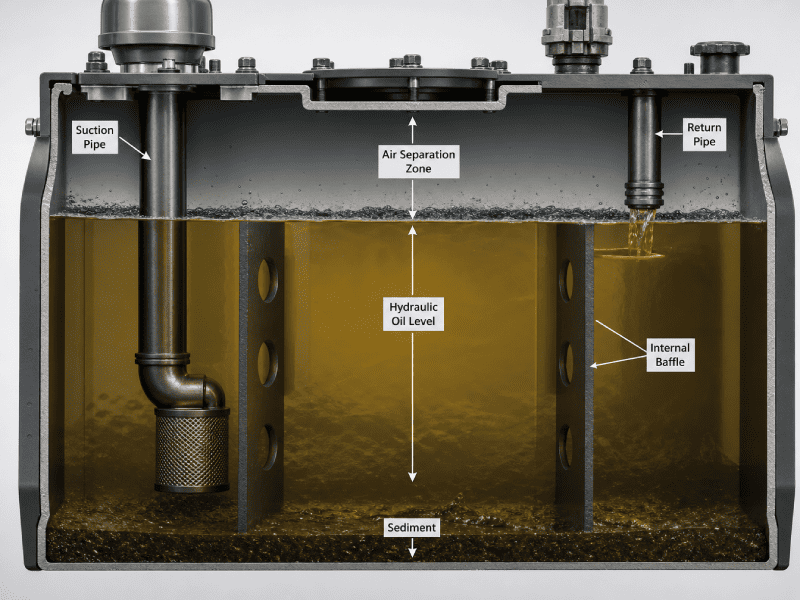

Гидробак в составе гидравлической системы выполняет сразу несколько важных задач. Без него невозможно представить ни одну современную установку — от строительной техники до промышленных станков.
Основные функции гидробака:
- Хранение запаса жидкости, необходимого для работы всех гидроцилиндров и гидромоторов.
- Охлаждение рабочей среды за счет теплообмена через стенки бака.
- Удаление воздуха из жидкости — пузырьки поднимаются на поверхность, пока жидкость находится в покое.
- Осаждение механических частиц (продуктов износа) на дно емкости.
- Компенсация изменения объема жидкости при колебаниях температуры.
В гидравлической системе гидробак также служит резервуаром для рабочей жидкости при выдвинутых штоках цилиндров. Когда штоки втягиваются, жидкость возвращается обратно в бак. Если объем гидробака недостаточен, установка будет работать с перебоями: в насос начнет подсасываться воздух, давление упадет, а система потеряет эффективность.
Кроме того, гидробак помогает поддерживать должный уровень вязкости рабочей среды. При перегреве жидкость становится слишком текучей, что снижает давление в магистралях и увеличивает износ насоса. Поэтому правильный расчет объема резервуара — это залог должной производительности всего оборудования.
Как выбрать правильный объем гидробака
Чтобы выбирать подходящий объем гидробака, нужно учитывать несколько факторов. Просто взять «на глаз» не получится — это приведет к перегреву или нехватке жидкости. Ориентиром служат как эмпирические правила, так и точные математические методы.
Начнем с самого распространенного подхода. Для большинства гидравлических систем рекомендуют такой объем резервуара, который равен 3–5 минутной производительности насоса. Иными словами, за 3–5 минут насос должен прокачать полный объем бака. Это правило работает для стационарного оборудования, где установка работает в щадящем режиме.
Для мобильной техники (экскаваторы, погрузчики, тракторы) требования жестче. Здесь объем гидробака часто ограничен габаритами машины, поэтому используют коэффициент 1,5–2 минуты от подачи насоса. Однако такой подход не учитывает теплоотдачу и особенности рабочей среды. Поэтому современный расчет объема гидравлических баков опирается на три основных критерия:
- Требуемый запас жидкости для работы всех гидроприводов.
- Интенсивность тепловыделения в системе.
- Условия охлаждения (естественное или принудительное).
Также нужно выбирать объем с учетом расширения жидкости при нагреве. Минеральные масла увеличиваются в объеме примерно на 7–10% при повышении температуры от 20 до 80°C. Если не оставить свободное пространство в баке, давление внутри резко вырастет, что может привести к разрыву емкости или выдавливанию масла через сапуны.
Для расчета минимального объема гидробака можно использовать упрощенную формулу:
V = (Q × t) / 60
где V — объем в литрах, Q — производительность насоса в л/мин, t — время в минутах (обычно 2–5 минут). Например, если насос дает 40 л/мин, а t = 3 минуты, то минимальный объем = 40 × 3 / 60 = 120 литров. Но это лишь первая оценка. Более точный метод мы рассмотрим в разделе математического расчета.
При выборе объема также обращают внимание на форму бака. Узкие и высокие резервуары хуже охлаждают жидкость, чем широкие и низкие, так как площадь поверхности теплоотдачи меньше. Кроме того, в высоком баке возрастает давление на дне, что может усложнить конструкцию.
Учет особенностей рабочей среды
Рабочая жидкость напрямую влияет на объем гидробака. Разные типы масел, водно-гликолевые растворы или синтетические жидкости имеют свои характеристики вязкости, температурного расширения и способности удерживать воздух.
Для гидравлической системы с минеральным маслом объем резервуара обычно берут с запасом 10–15% от расчетного объема рабочей жидкости. Это нужно для компенсации теплового расширения и образования пены. Масло при работе насыщается воздухом, его объем увеличивается, а пенообразование снижает КПД насоса.
Если используется трудновоспламеняемая жидкость на водной основе (например, вода-гликоль), то объем гидробака должен быть больше на 20–25%. Водосодержащие жидкости сильнее испаряются и быстрее окисляются. К тому же они имеют более высокую плотность и теплоемкость, что влияет на теплообмен.
В системах с высоким давлением (свыше 250 бар) объем резервуара также рекомендуется увеличить. Высокое давление вызывает более интенсивный нагрев жидкости при дросселировании и утечках. Кроме того, в таких системах выше риск кавитации насоса, поэтому объем гидробака должен обеспечивать должный подпор на всасывании.
Обратите внимание на чистоту рабочей среды. Если жидкость склонна к окислению или содержит абразивные частицы, то объем резервуара лучше сделать больше, чтобы увеличить время отстоя и осаждения загрязнений. В некоторых отраслях (например, в лесной или горной технике) бак снабжают магнитными уловителями и фильтрами, но даже тогда объем гидробака должен обеспечивать не менее 30 секунд пребывания жидкости в состоянии покоя.
Также важно помнить про вязкость. Густые масла при низких температурах плохо текут. Чтобы насос мог засасывать жидкость без кавитации, бак должен иметь достаточный объем для поддержания должной температуры. Иногда для этого устанавливают нагреватели, но проще рассчитать объем с запасом на холодный пуск.
Расчет гидробака по энергетическим потребностям системы
Этот метод более точен, чем простое умножение производительности насоса на время. Он основан на тепловом балансе гидравлической системы. Любая установка преобразует механическую энергию в тепло. Большая часть потерь (до 70–80%) приходится на дроссели, клапаны и утечки. Гидробак должен рассеивать это тепло, чтобы жидкость не перегревалась.
Для расчета объема гидробака по энергетическим потребностям нужно знать:
- Мощность, теряемую в системе (в кВт).
- Допустимый перегрев жидкости относительно окружающего воздуха (обычно 30–40°C для минеральных масел).
- Коэффициент теплоотдачи бака (зависит от материала, наличия ребер и обдува).
Формула выглядит так:
V = (P × t) / (c × ρ × ΔT)
Где P — мощность потерь (кВт), t — время работы до достижения предельной температуры (сек), c — удельная теплоемкость жидкости (для масел ~1,8–2,0 кДж/(кг·К)), ρ — плотность (кг/л), ΔT — допустимый перегрев (°C). Но на практике проще использовать эмпирическое правило: на каждые 1 кВт потерь требуется объем бака 10–15 литров для стационарных систем и 20–30 литров для мобильных.
Пример: если гидравлическая система теряет 5 кВт тепла, то необходимый объем гидробака составит от 50 до 75 литров для стационарного гидравлического оборудования и 100–150 литров для мобильной техники. Это правило учитывает, что у мобильных машин хуже условия охлаждения (меньше площадь бака, ограниченный воздушный поток).
Чтобы достичь должной теплоотдачи, иногда объем бака уменьшают, но добавляют радиатор с вентилятором. В таком случае можно рассчитать минимальный объем по формуле:
V = (Q × t) / (20–30)
где Q — подача насоса (л/мин), t — время цикла (мин). Эта формула подходит для систем с активным охлаждением, где гидробак выполняет в основном роль резервуара, а не радиатора.
Важно понимать: расчет по энергетическим потребностям требует точных данных о потерях. Если вы проектируете установку с нуля, заложите запас 20–30% объема — это позволит гидравлической системе работать даже при нештатных нагрузках.
Влияние рабочей среды на объем гидробака
Мы уже упоминали, что рабочая жидкость влияет на объем резервуара. Рассмотрим этот вопрос подробнее. Химический состав, вязкость, температура вспышки и склонность к пенообразованию — все эти параметры меняют требования к баку.
Для гидравлической системы с минеральным маслом объем гидробака выбирают, ориентируясь на интенсивность теплоотвода. Масла имеют низкую теплоемкость и теплопроводность, поэтому бак должен иметь большую площадь поверхности. Чтобы рабочая жидкость не перегревалась, объем резервуара часто завышают до 5–7 минутной производительности насоса.
Для синтетических жидкостей (например, на основе сложных эфиров) теплоемкость выше, но они дороже и чувствительнее к загрязнениям. Здесь объем бака можно немного уменьшить, но зато нужно обеспечить должный уровень фильтрации. Необходимый объем в этом случае рассчитывают не столько по теплу, сколько по времени отстоя — обычно 2–3 минуты.

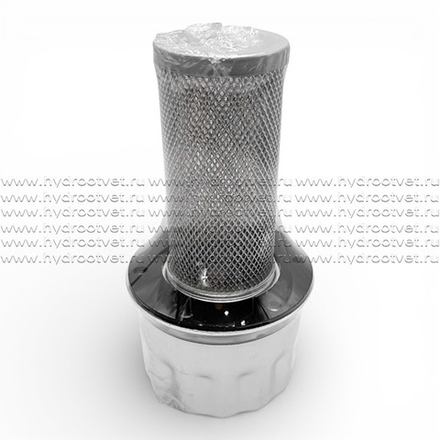

Водно-гликолевые жидкости имеют высокую теплоемкость (как у воды). Они эффективно отводят тепло, поэтому объем гидробака может быть меньше — до 1–2 минут подачи насоса. Однако такие жидкости агрессивны к материалам уплотнений и требуют антикоррозионных присадок. Кроме того, вода испаряется, поэтому бак должен быть герметичен и оснащен сапуном.
Для систем, работающих на высоковязких маслах (например, в тяжелой технике при низких температурах), объем резервуара увеличивают. Вязкое масло медленно отдает воздух и хуже охлаждается. Чтобы давление на всасывании насоса было стабильным, необходимый объем гидробака может достигать 10 минутной производительности.
Также на объем влияет содержание присадок. Противопенные присадки позволяют уменьшить бак, но не более чем на 15–20%. Если рабочая жидкость склонна к старению (окислению), то объем лучше сделать больше, чтобы снизить температуру и замедлить химические реакции. В любом случае перед расчетом изучите техническую документацию на жидкость — там часто указаны рекомендации по минимальному объему резервуара.
Математический расчет объема гидробака
Теперь перейдем к точным формулам. Математический расчет объема гидробака опирается на несколько параметров гидравлической системы. Мы приведем основные уравнения, которые используют инженеры при проектировании.
1. Расчет по запасу жидкости

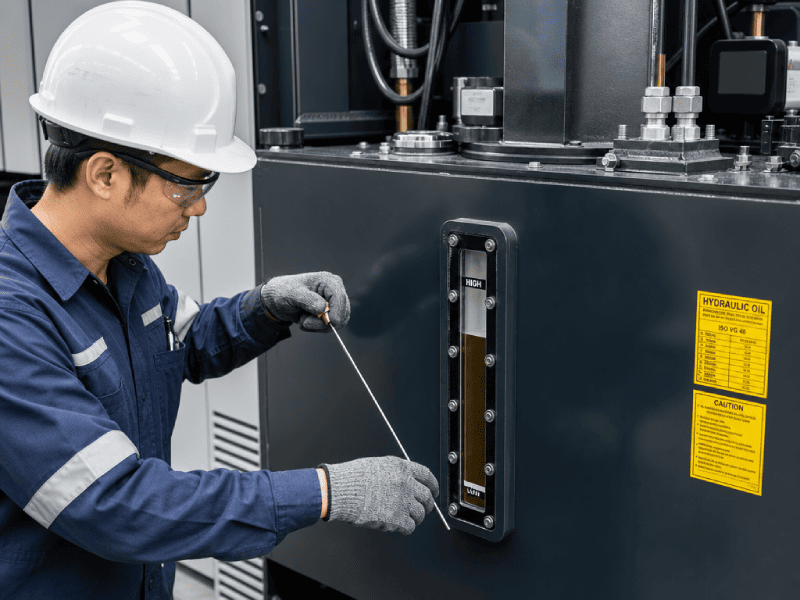

Минимальный объем жидкости в баке должен покрывать разницу между максимальным и минимальным уровнями при всех положениях гидроцилиндров. Для системы с n цилиндрами:
V = Σ (S_i × L_i) + V_труб + V_запас
где S_i — площадь поршня i-го цилиндра (см²), L_i — ход штока (см), V_труб — объем жидкости в трубопроводах, V_запас — резервный объем (обычно 10–15% от суммы). Полученный объем переводят в литры (1 литр = 1000 см³).
2. Расчет по времени слива
При выключенном насосе вся жидкость из системы стекает в бак. За это время уровень не должен превысить максимальную отметку. Необходимый объем над минимальным уровнем:
V_свободный = (Q_слив × t_слив) / 60
где Q_слив — расход сливаемой жидкости (л/мин), t_слив — время слива (сек). Обычно t_слив принимают 2–5 секунд.
3. Расчет по тепловому режиму
Этот метод мы уже рассматривали. Точная формула для стационарного режима:
V = (N × k) / (α × ΔT)
где N — мощность тепловыделения (Вт), k — коэффициент запаса (1,2–1,5), α — коэффициент теплоотдачи бака (Вт/(м²·К)), ΔT — разница температур жидкости и воздуха (°C). Для стальных баков α ≈ 10–15 Вт/(м²·К) при естественной конвекции. Зная объем, можно подобрать площадь поверхности бака (для куба или параллелепипеда).
На практике чаще всего используют упрощенный метод: объем гидробака в литрах принимают равным 3–5 кратному расходу насоса в л/мин. Но если система работает в жарком климате или с высокой нагрузкой, применяйте тепловой расчет.
4. Пример расчета
Допустим, у нас есть гидравлическая система с насосом производительностью 60 л/мин. Рабочее давление — 200 бар. Установка стационарная, рабочая жидкость — минеральное масло. Требуемое время работы без перегрева — 30 минут при температуре воздуха 25°C. Мощность потерь оценим в 8 кВт.
По тепловому расчету: при α = 12 Вт/(м²·К), ΔT = 40°C (масло 65°C), необходимый объем V = (8000 × 1,3) / (12 × 40) ≈ 21,7 м³. Это огромный бак — 21700 литров. Значит, без принудительного охлаждения не обойтись. Добавляем радиатор — и объем можно снизить до 150–200 литров, ориентируясь на правило 3×Q = 180 литров.
Таким образом, математический расчет показывает, что только тепловым балансом пользоваться не всегда удобно. Для большинства систем достаточно эмпирических методов, подкрепленных опытом эксплуатации техники.
Вопрос-ответ
Вопрос 1: Можно ли использовать объем гидробака меньше рекомендуемого?
Иногда да, если система имеет мощный радиатор и большую площадь теплоотвода. Но уменьшать объем более чем на 30% от расчетного не стоит — это приведет к частому перегреву рабочей жидкости, ее старению и кавитации насоса. Для мобильной техники иногда допускают объем 1–1,5 минуты подачи насоса, но при условии установки вентилятора на бак.
Вопрос 2: Как рабочая температура влияет на необходимый объем?
Чем выше температура окружающей среды, тем больше должен быть объем гидробака. При 40°C тепла в тени необходимый объем увеличивают на 20–30% по сравнению с расчетным для 20°C. И наоборот, в холодных цехах можно немного уменьшить объем, но тогда нужно предусмотреть подогрев масла перед пуском, чтобы насос не захватывал воздух.
Вопрос 3: Как выбирать форму бака при заданном объеме?
Лучшая форма — прямоугольная, с отношением высоты к ширине не более 2:1. Объем будет эффективно охлаждаться, если площадь стенок максимальна. Круглые баки хуже отводят тепло, но их проще герметизировать под давление. Если емкость стоит в труднодоступном месте, выбирать стоит плоскую широкую конструкцию — она дает должный уровень жидкости при малой высоте.
Вопрос 4: Что будет, если объем гидробака слишком большой?
Избыточный объем (в 2–3 раза выше нормы) не вредит системе, но увеличивает стоимость, массу и габариты установки. Большое количество жидкости дольше нагревается, но и дольше остывает. Это может быть плюсом при циклической работе. Однако слишком большой объем приводит к застаиванию масла, осаждению влаги и развитию бактерий (для водных жидкостей). Поэтому объем нужно рассчитать с разумным запасом — 20–30%.
Вопрос 5: Как рассчитать объем для системы с двумя насосами?
Суммируйте производительность всех насосов, работающих одновременно. Необходимый объем гидробака будет зависеть от суммарного расхода. Если насосы включаются по очереди, то расчет ведите по самому мощному. Также учтите, что при параллельной работе насосов возрастает тепловыделение, поэтому лучше добавить запас 15–20% к объему.
Вопрос 6: Существуют ли онлайн-калькуляторы для расчета объема гидробака?
Да, многие производители гидравлического оборудования предлагают калькуляторы на своих сайтах. Они учитывают тип жидкости, мощность насоса, давление и условия охлаждения. Но помните: любой автоматический расчет нуждается в проверке по формулам из этой статьи. Объем гидробака — это компромисс между теплоотводом, стоимостью и габаритами.
Вопрос 7: Как емкость бака связана с давлением в системе?
Прямой связи нет, но косвенно высокое давление требует большего объема из-за большего нагрева. При давлении свыше 300 бар масло нагревается очень быстро, поэтому гидробак должен иметь объем не менее 5 минутной подачи насоса. Также под высоким давлением возрастает риск гидроударов — объем жидкости в баке играет роль демпфера.
Заключение
Мы подробно разобрали, как рассчитать объем гидробака для гидравлической системы. Вы узнали, почему объем важен для отвода тепла, как рабочая жидкость меняет требования к баку, и какие формулы использовать для точного расчета. Помните: правильный объем гидробака обеспечивает должный ресурс насоса, стабильное давление и долговечность всей гидравлической системы. При проектировании установки всегда учитывайте тип техники, условия эксплуатации и свойства жидкости. Если сомневаетесь в расчете, закладывайте запас 20–30% — это дешевле, чем ремонт перегретого насоса или замена вышедшей из строя гидравлической системы.
Используйте приведенные в статье методы, чтобы выбирать оптимальный объем для любого оборудования — от небольшого станка до тяжелой строительной техники. А если вам нужно спроектировать нестандартную установку, обратитесь к специалистам, которые помогут рассчитать объем гидравлических баков с учетом всех нюансов рабочей среды и режимов давления.
