Пилотное и пропорциональное управление в гидравлике

Введение

Современная гидравлика давно перешагнула эпоху простых включений и выключений. Сегодня инженерам нужно плавно менять скорость движения гидромотора, точно дозировать усилие на штоке цилиндра или удерживать рабочее оборудование в заданном положении. Именно для этих задач применяют пилотное и пропорциональное управление. Понимание различий между этими технологиями помогает правильно выбирать компоненты для гидравлических систем и избегать дорогостоящих ошибок.

В этой статье разберем, что такое пилотное управление, чем отличается пропорциональное управление и как работает электрогидравлическое пропорциональное решение с пилотной ступенью. Вы узнаете, в каких случаях применяют тот или иной способ регулирования, а также познакомитесь с ключевыми элементами – клапанами, регуляторами и контроллерами. Принцип действия основан на управлении потоком масла.

Пилотное управление

Пилотным управлением называют метод, при котором основной гидравлический узел – например, золотник или обратный клапан – приводится в действие не прямым усилием от рукоятки или соленоида, а вспомогательным потоком давления. Иначе говоря, маленький пилотный клапан, управляющий подачей, направляет слабый сигнал на торец основного золотника, и тот уже открывает или закрывает магистральный поток. При этом значение пилотного давления обычно составляет 10–30% от рабочего.

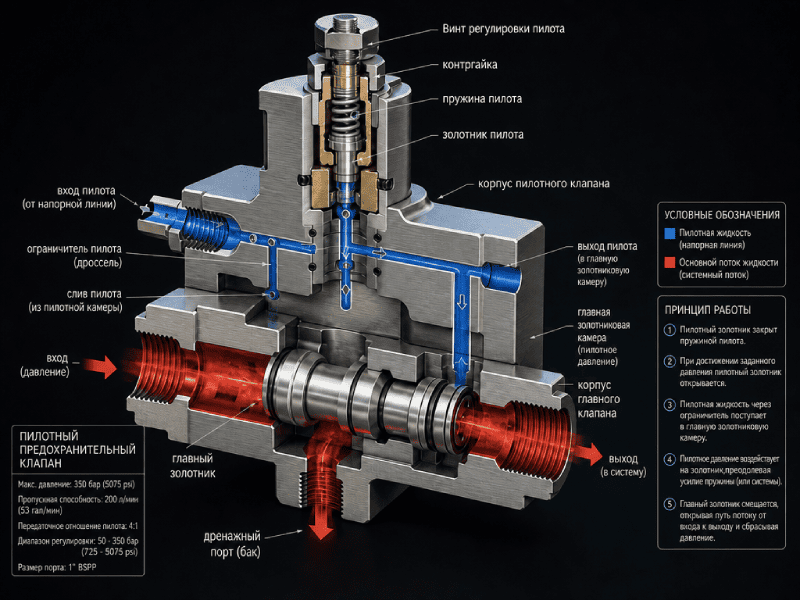

Как работает пилотный клапан

Представьте уравновешивающие клапаны в гидромоторе. Без пилотного управления пришлось бы ставить огромную рукоятку или мощный соленоид, чтобы преодолеть нагрузку и сдвинуть золотник с места. С пилотным решением достаточно подать небольшое давление на торец – и внутренний поршень откроет проход. Это снижает габариты клапана и упрощает автоматизацию. Обратный клапан в пилотной линии защищает от обратного потока.

Основные элементы системы с пилотным управлением:

• Пилотный золотник (малый расход)
• Основной золотник (большой расход)
• Каналы линии для подвода пилотного потока
• Дроссели и обратный клапан для стабилизации

Преимущества такого подхода:

• Малая мощность управляющего сигнала
• Возможность дистанционного управления – пилотный сигнал можно передать по тонким трубкам или кабелю
• Плавное открытие основного клапана, что снижает гидравлические удары
• Простота реализации аварийных режимов (например, если пропадает давление – клапан закрывается пружиной)

Недостатки:

• Задержка реакции из-за объема масла в пилотных каналах
• Требовательность к чистоте рабочей жидкости – малые отверстия легко забиваются
• Сложность точного позиционирования при переменной нагрузке

Тем не менее, именно пилотным решением оснащены большинство предохранительных, редукционных и уравновешивающих клапанов в промышленности. Оно надежно и дешево в массовом производстве. Регулятор пилотного давления часто выполнен в виде отдельного клапана.

Пропорциональное управление

Термин пропорционального управления означает, что выходная характеристика – расход или давление – изменяется пропорционально входному сигналу. Если вы поворачиваете ручку на 30%, то золотник открывается примерно на 30%, а не скачком «открыт-закрыт». Такой подход называют пропорциональным регулированием, потому что значение выходного параметра линейно связано со значением управляющего воздействия. Модель такого клапана описывается линейным уравнением.

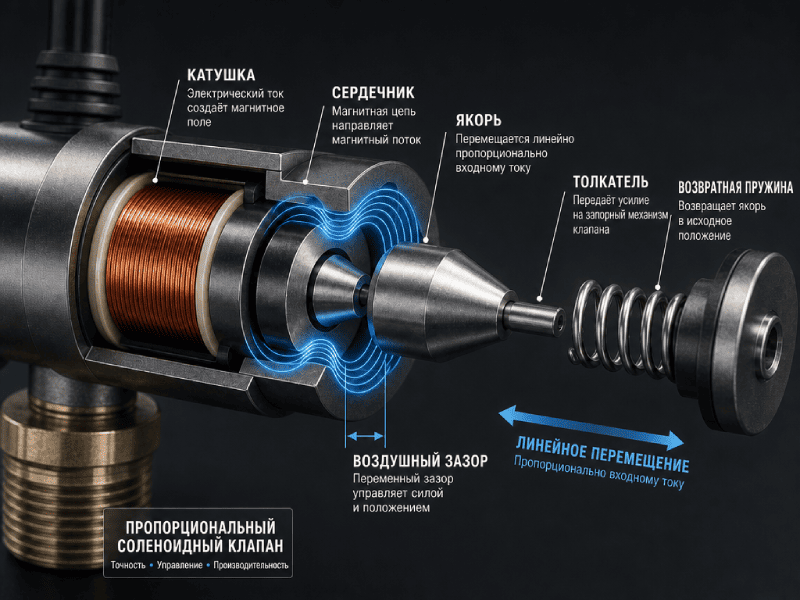

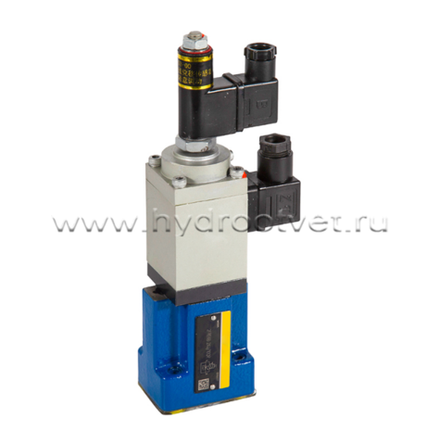

В пропорциональных клапанах используется специальный электромагнит с коническим или плоским якорем, который создает усилие, пропорциональное току в катушке. При этом положение золотника фиксируется не только пружиной, но и обратной связью по положению или давлению. Без обратной связи ошибка между заданным и реальным положением может достигать 5–10% из-за сил трения и перепада нагрузки. Поэтому в ответственных узлах ставят датчики положения и замыкают петлю регулирования через контроллер.

Особенности работы пропорциональных клапанов

При подаче сигнала на соленоид якорь перемещается, сжимая пружину и открывая окна в гильзе. Работа такого клапана описывается моделью первого порядка с некоторым гистерезисом. Чтобы уменьшить ошибку, используют ШИМ-управление (широтно-импульсную модуляцию). Тогда регулятор поддерживает стабильное значение тока независимо от температуры катушки. Управляющий сигнал может подаваться как от аналогового джойстика, так и от цифрового контроллера.

Где применяют пропорциональное управление:

• Позиционирование строительной техники (автогрейдеры, экскаваторы)
• Скорость подачи станков с ЧПУ
• Уравновешивающие клапаны в подъемных платформах для плавного опускания
• Тормозные системы кранов и лебедок

Важно понимать, что чисто пропорциональный регулятор всегда имеет статическую ошибку – разницу между заданием и фактическим значением. Для ее устранения нужен интегральный или ПИД-регулятор. В гидравлических системах интегральный компонент постепенно накапливает рассогласование и дотягивает золотник до точного значения. Однако без осторожных настроек интегральный член может вызвать перерегулирование и автоколебания. Обратный клапан на сливе улучшает стабильность.

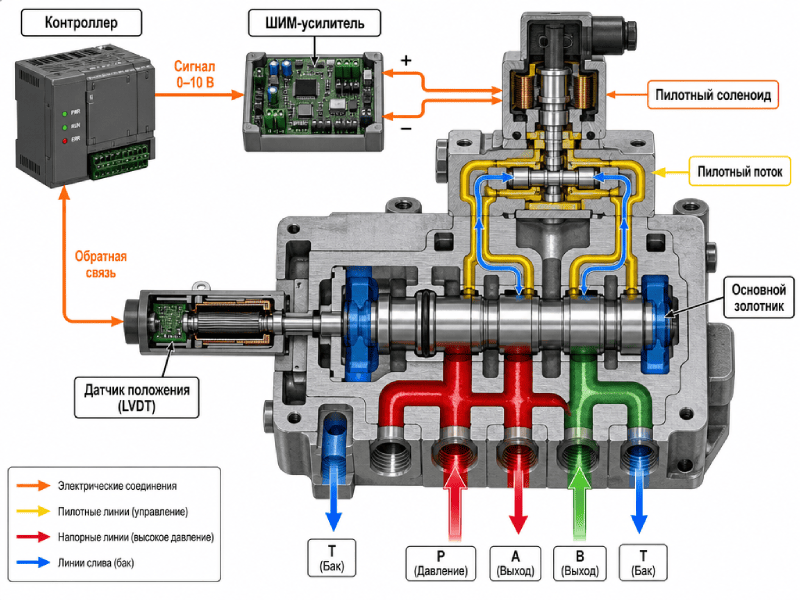

Электрогидравлическое пропорциональное управление с пилотом

Теперь перейдем к гибридной схеме, которая объединяет силовые возможности пилотного управления и точность пропорционального метода. Это электрогидравлическое пропорциональное управление с пилотной ступенью. В таких устройствах маломощный пропорциональный электромагнит воздействует на маленький пилотный золотник, а тот уже направляет поток на торец основного золотника. В итоге мы получаем управление большими потоками (до 1000 л/мин) при сигнале всего в несколько ватт. Обратный клапан в пилотной линии предотвращает падение давления при отключении.

Как строится работа такого клапана

Типичный порядок действий:

1. Контроллер выдает аналоговый сигнал 0–10 В или 4–20 мА.
2. Электронный регулятор (карта управления) преобразует его в ШИМ-ток для пилотного соленоида.
3. Пилотный золотник открывает доступ масла из отдельной линии давления к торцу основного золотника.
4. Основной золотник перемещается, открывая магистральный поток.
5. Датчик положения сообщает значение обратно на контроллер, чтобы скорректировать ошибку.

Такая схема позволяет реализовать замкнутый регулятор с ПИД-законом. Инженер задает не ток на соленоид, а желаемый расход или давление. ПИД-регулятор сам вычисляет, какой сигнал отправить на пилотный клапан, чтобы фактический параметр достиг нужного значения с минимальной ошибкой.

Настройка и модель системы

Для успешного внедрения электрогидравлического управления с пилотом необходимо разработать математическую модель системы, учитывающую:

• Объем масла в пилотных линиях
• Упругость рабочих жидкостей
• Трение в золотниковой паре
• Характер нагрузки (инерционная, упругая, с постоянным моментом)

Настройки контроллера подбирают экспериментально или с помощью симуляции. Часто используют автоподстройку – регулятор сам подает тестовые сигналы и оценивает отклик клапана. Ошибка настройки приводит к колебаниям, перегреву или медленной работе. Помните, что интегральный коэффициент нужно вводить только после того, как пропорциональное регулирование уже обеспечило устойчивость, но осталась статическая ошибка. Обратный клапан на входе защищает от пульсаций.

Список типовых параметров для настройки:

• Коэффициент пропорциональности (P) – определяет скорость реакции системы на рассогласование.
• Постоянная интегрирования (I) – устраняет статическую ошибку.
• Постоянная дифференцирования (D) – гасит колебания, но усиливает шум.
• Ограничение пилотного давления – предотвращает разрушение основного золотника.
• Зона нечувствительности (deadband) – для компенсации трения клапана при малых сигналах.

Сравнение и выбор

Итак, перед вами три основных подхода: чистое пилотное управление, пропорциональное управление без пилота (малые расходы) и электрогидравлическое пропорциональное управление с пилотом. Обратный клапан применяется во всех трех вариантах для защиты от обратного потока.

Выбор зависит от следующих факторов.

Когда применяют пилотное управление:

• Нужно дешево и надежно открыть или закрыть большой поток
• Допустима ступенчатая характеристика (включено-выключено)
• Давление нагрузки меняется плавно, без рывков
• Система работает без обратной связи

Когда выигрывает пропорциональное управление (малые расходы, до 50 л/мин):

• Требуется плавное регулирование скорости или усилия
• Можно установить датчик давления или нагрузки для коррекции
• Бюджет позволяет купить пропорциональный клапан с электроникой
• Ошибка позиционирования не должна превышать 2–3%

Когда без электрогидравлического управления с пилотом не обойтись:

• Расход рабочей жидкости превышает 100 л/мин
• Нужно дистанционное управление по аналоговому сигналу или шине
• Нагрузки резко меняются (например, при заклинивании механизма)
• Требуется высокая динамика (время открытия клапана менее 50 мс)

Рекомендации по настройке и обслуживанию

Независимо от выбранного типа управления соблюдайте следующие правила:

• Фильтруйте масло с тонкостью не хуже 10 мкм – это продлит жизнь клапана.
• Регулярно проверяйте обратный клапан в пилотной линии – его засорение ведет к ложным срабатываниям.
• Калибруйте контроллер при каждой замене соленоида.
• Используйте уравновешивающие клапаны для удержания нагрузки при обрыве линии.
• Обратный клапан с пружиной малой жесткости защищает пилотный канал от обратного потока.

Список типичных неисправностей пропорциональных клапанов:

1. Зависание золотника из-за грязного масла – промывка и замена фильтра.
2. Дрейф нуля – перекалибровка контроллера.
3. Пульсация расхода – обратный клапан или уравновешивающие клапаны неправильно подобраны.
4. Медленная работа – низкое пилотное давление.
5. Шум и вибрация – воздух в линии.

Обратный клапан как элемент защиты

Обратный клапан часто используется в пилотных цепях для предотвращения слива масла при отключении насоса. Кроме того, обратный клапан необходим в уравновешивающих клапанах. Его работа основана на подпоре пружины.

Заключение

Мы рассмотрели пилотное управление, пропорциональное управление и их гибрид. Пилотным решением удобно управлять большими потоками без мощных электромагнитов. Пропорциональный метод дает плавность и обратную связь, но ограничен по расходу. Объединение этих подходов в комбинированном устройстве позволяет получить высокую точность при больших мощностях. Интегральный закон регулирования при этом используется для устранения статической ошибки. ПИД-регулятор с интегральной составляющей – лучший выбор для переменных нагрузок. Настройки ПИД-регулятора требуют экспериментального подхода. Применение ПИД-закона в гидравлике повышает производительность.

Интегральный эффект можно наблюдать при длительной работе. Управляющий сигнал формируется контроллером. Данная методика может использоваться в любой отрасли, где требуется точное регулирование.

Выбор правильного типа управления для гидравлической системы зависит от требуемой точности, мощности и бюджета.
