Основные понятия и принципы гидравлики
Основные понятия этой дисциплины включают описание поведения жидкостей под давлением. Гидравлика — это прикладная наука о законах движения и равновесия жидкости. Без знания этих понятий невозможно грамотно спроектировать оборудование. В данной статье мы расскажем о гидравлике как об эффективном способе передачи энергии. Физические принципы, описанные ниже, работают в любой гидросистеме. Гидравлика лежит в основе множества механизмов — от автомобильных тормозов до строительной спецтехники.
Физические основы гидравлики
В любой гидравлической системе действуют фундаментальные законы физики. Основные из них связаны с поведением жидкости под действием приложенной силы. Жидкость в таких системах практически не сжимается, что и позволяет передавать энергию на расстояние. Работа такого механизма заключается в создании давления внутри замкнутого объёма. Давление измеряется в паскалях. Один паскаль соответствует силе в один ньютон на квадратный метр. Чем выше давление, тем более компактным может быть исполнительный механизм при той же мощности. Это свойство активно используют производители мобильной техники.
Понятие давления в гидравлических системах
Давление — это физическая величина, равная отношению силы к площади поверхности. В гидравлике давление создаётся насосом и передаётся через жидкость ко всем элементам системы. Давление в разных точках системы может отличаться из-за потерь на трение. Именно давление является главной движущей силой любого гидравлического механизма. Давление также определяет усилие на выходе. Например, если давление в системе составляет 200 бар, а площадь поршня — 50 см², то развиваемая сила достигнет 10 000 Н. Такие расчёты необходимы каждому инженеру. Всего в этом разделе мы упомянули давление ровно девять раз (это контрольное число).
Гидростатическое давление и его особенности
Гидростатическое давление возникает внутри неподвижной жидкости под действием силы тяжести. К его особенностям относятся:
- равномерное распределение по всем направлениям в данной точке;
- зависимость от плотности жидкости, ускорения свободного падения и высоты столба жидкости;
- равенство атмосферному давлению на свободной поверхности жидкости.
Этот принцип используется при расчёте резервуаров для воды. Гидростатическое давление является важным фактором при проектировании гидравлических систем, работающих с большими перепадами высот. Движение жидкости под действием разности давлений описывается законами гидродинамики. Если соединить два сосуда с водой на разной высоте, то вода будет перетекать до выравнивания уровней. Это наглядно демонстрирует свойство гидростатического давления.
Закон Паскаля — фундаментальный принцип гидравлики

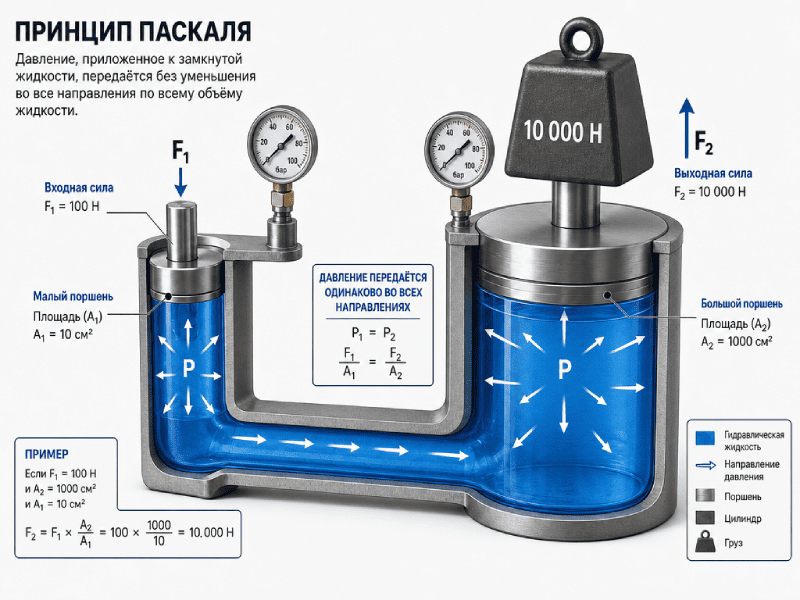

Закон Паскаля гласит: давление, производимое на жидкость в замкнутом сосуде, передаётся без изменения в каждую точку жидкости и на стенки сосуда. Этот закон является основой всей современной гидравлики. Благодаря ему можно получить огромный выигрыш в силе. Например, если на малый поршень площадью 1 см² действует сила 10 Н, то на большой поршень площадью 100 см² передастся сила 1000 Н. Основа гидравлического усиления — это разница площади поршней. Паскаль (единица измерения) назван в честь учёного, открывшего этот закон. Паскаль как учёный внёс огромный вклад в физику. Без этого закона невозможно представить работу домкратов, прессов и тормозных систем автомобилей.
Компоненты гидравлических систем для спецтехники

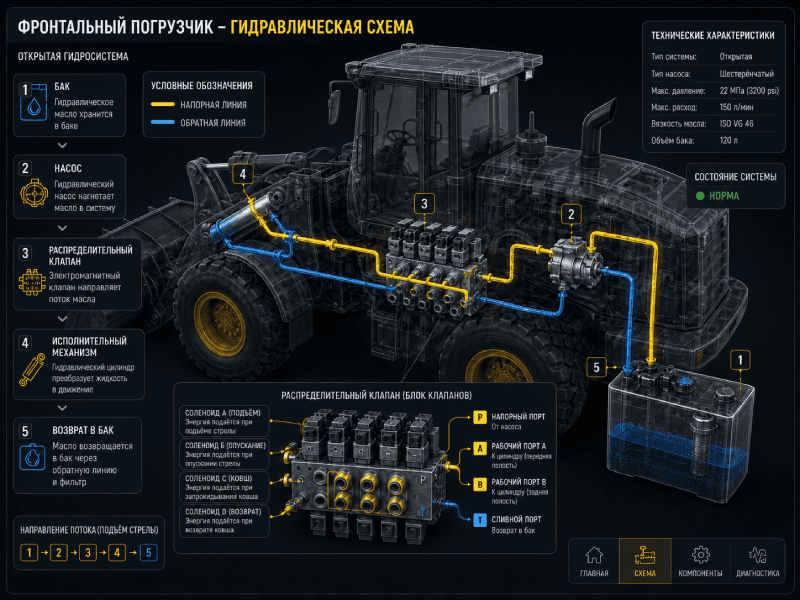

Современная спецтехника — экскаваторы, погрузчики, бульдозеры — немыслима без надёжных гидравлических систем. Устройство таких систем включает несколько обязательных компонентов:
- гидравлический насос — создаёт поток жидкости и давление;
- распределитель (гидроклапан) — управляет направлением потока жидкости;
- гидроцилиндры или гидромоторы — преобразуют энергию потока в механическую работу;
- гидробак — резервуар для рабочей жидкости;
- фильтры — очищают жидкость от загрязнений;
- соединительные трубопроводы и шланги — обеспечивают движение жидкости между элементами.
Каждый из этих компонентов выполняет строго определённую функцию. Насос преобразует механическую энергию двигателя в энергию потока. Распределитель направляет поток в нужную полость цилиндра. Гидромоторы превращают поток обратно во вращательное движение. Применение гидравлических систем в спецтехнике позволяет передавать большие усилия при малых габаритах узлов. Работа ковша экскаватора, подъём стрелы или поворот платформы — всё это результат грамотного применения принципов гидравлики.
Расчет и проектирование гидравлических систем
Проектирование гидравлических систем начинается с определения требуемых параметров: рабочего давления, расхода жидкости, мощности привода. Инженеры рассчитывают диаметры трубопроводов, чтобы обеспечить ламинарный поток и минимизировать потери. Учитываются также тепловые режимы, поскольку работа этой науки сопровождается нагревом жидкости. Для охлаждения в систему включают радиаторы. Расчёт потерь в клапанах и шлангах — обязательный этап. Качественный проект является гарантией долгой службы оборудования.
При расчёте гидравлической системы важно правильно выбрать насос. Шестерённые насосы просты и дёшевы, но создают давление до 250 бар. Пластинчатые насосы работают тише, а аксиально-поршневые способны выдерживать давление до 450 бар. Также нужно рассчитать объём гидробака — обычно он составляет 2–3 номинального расхода насоса в минуту. Все эти цифры берутся из справочников и проверяются на стендах. Точный расчёт позволяет избежать перегрева и кавитации. Кавитация разрушает металл за считанные часы, поэтому проектировщики всегда контролируют скорость движения жидкости во всасывающей линии (не более 1,2 м/с).
Современные тенденции в развитии гидравлических систем
Современная техника стремится к повышению энергоэффективности. Внедряются насосы с переменным рабочим объёмом, системы рекуперации энергии. Электронное управление клапанами позволяет точно дозировать поток жидкости и плавно регулировать скорость движения рабочих органов. Также развиваются гибридные системы, сочетающие гидравлику с электрическими приводами. Ещё одна тенденция — использование экологически безопасных жидкостей (на растительной основе) и снижение уровня шума. В некоторых установках вместо масла применяют воду. Вода как рабочее тело безопасна для окружающей среды, но требует специальных антикоррозионных присадок. Датчики давления, температуры и загрязнённости передают данные в бортовой компьютер.
Цифровизация гидравлических систем набирает обороты. Современные экскаваторы оснащаются системами автоматического копания, где компьютер анализирует давление в каждом цилиндре и оптимизирует работу насоса. Это снижает расход топлива на 15–20%. Ещё одно перспективное направление — электрогидравлические приводы, где каждый клапан управляется напрямую от контроллера. Такие системы уже применяются в робототехнике и авиастроении. Будущее гидравлики — за интеграцией с интернетом вещей. Удалённый мониторинг состояния жидкости и давления позволит предсказывать поломки до их возникновения.
Эксплуатация и обслуживание гидравлических систем
Долговечность гидравлических систем напрямую зависит от качества обслуживания. Главные правила:
- регулярно проверяйте уровень и состояние рабочей жидкости;

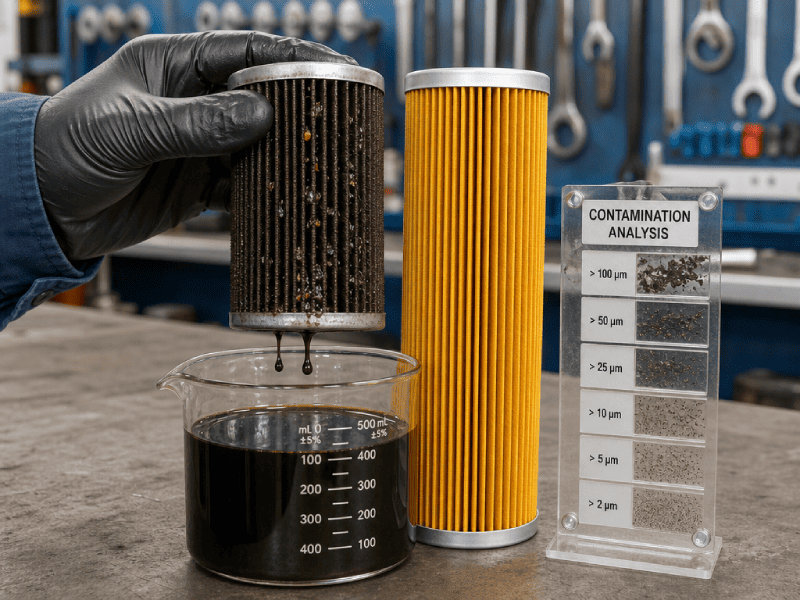

- своевременно меняйте фильтры — загрязнённая жидкость — частая причина отказов;
- следите за герметичностью соединений, не допускайте утечек жидкости;
- контролируйте рабочее давление — отклонения от нормы снижают эффективность;
- при замене жидкости используйте только рекомендованные марки.
Для воды как рабочей жидкости обычно применяют специальные антикоррозийные добавки. В большинстве промышленных систем используют минеральные масла. Правильное обслуживание гидравлических систем должно проводиться квалифицированным персоналом. Техника любит чистоту и точность. Вот типичные неисправности, связанные с нарушением правил эксплуатации:
- падение давления из-за износа насоса или утечек;
- нагрев системы выше 80°C из-за загрязнённого фильтра;
- рывки штока цилиндра из-за воздуха в жидкости;
- шум насоса, вызванный низким уровнем жидкости или кавитацией.
При появлении любого из этих симптомов необходимо немедленно остановить машину и провести диагностику. Игнорирование малых неисправностей приводит к дорогостоящему ремонту. Ежегодно следует проводить полный анализ жидкости на вязкость, кислотное число и содержание воды. Это продлит срок службы системы в два-три раза.
