Обзор устройства и работы гидропривода

Современная техника немыслима без механизмов, которые передают усилие и преобразуют энергию. Одно из ключевых мест среди таких устройств занимает гидравлический привод. Если вы хотите кратко разобраться, что это такое, как работает гидравлическая система и где она применяется, эта статья даст полное представление. Мы рассмотрим назначение, основные виды, достоинства и недостатки объёмных гидроприводов, а также разберём принцип действия гидромоторов и насосов. Чтобы понимать разницу между разными типами, полезно знать базовую конструкцию и физику процессов. Гидропривод встречается повсюду: от тормозной системы автомобиля до огромного экскаватора. Понимание его устройства помогает правильно эксплуатировать технику и выбирать оптимальные решения.

Гидравлический привод

Гидравлический привод предназначен для приведения в движение различных машин и механизмов с помощью энергии рабочей жидкости под давлением. Простыми словами, гидроуправление позволяет передавать усилие от двигателя к исполнительному механизму через жидкость. В отличие от механического или пневматического привода, гидравлические системы способны развивать высокую мощность при сравнительно малых габаритах. Например, гидромотор весом 10 кг может выдавать крутящий момент, сопоставимый с тяжёлым электродвигателем. Это достигается за счёт того, что рабочая жидкость практически не сжимается и передаёт давление мгновенно.

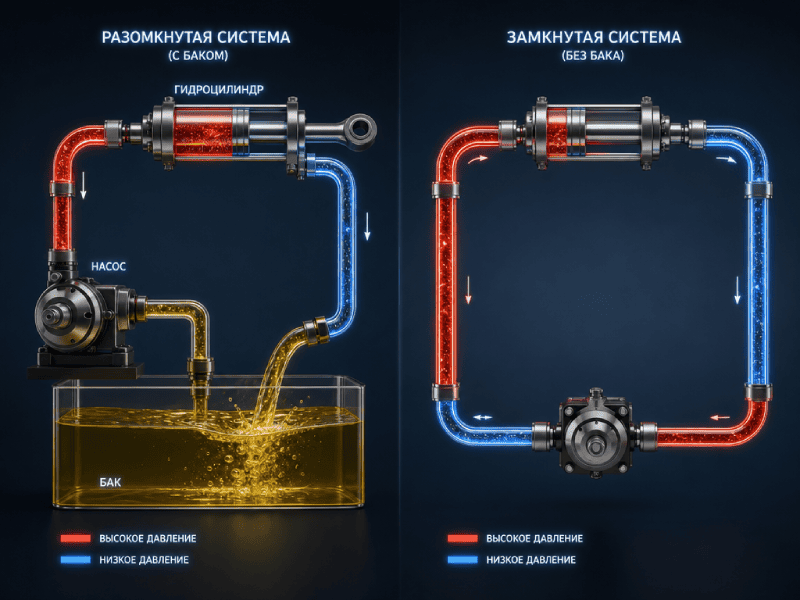

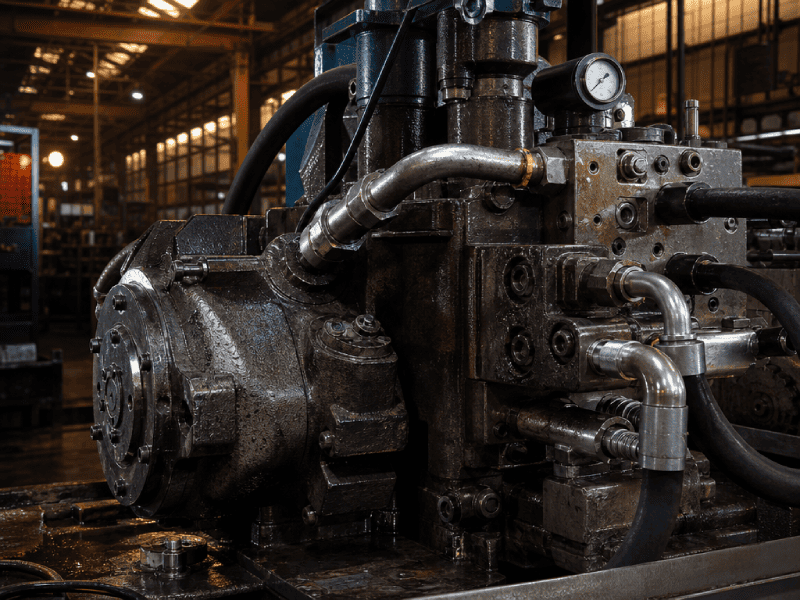

Основное устройство любого гидропривода включает три ключевые группы: источник энергии (насос), регулирующую аппаратуру (клапаны, распределители) и гидродвигатель (гидромотор или гидроцилиндр). По типу циркуляции жидкости различают разомкнутые и замкнутые схемы. В разомкнутой системе жидкость из бака поступает в насос, затем к гидродвигателю, а после возвращается в бак. В замкнутой – рабочая жидкость циркулирует по кольцу без связи с атмосферой. Замкнутые схемы компактнее, но требуют специальных подпиточных насосов для компенсации утечек. Каждая схема имеет свои достоинства и недостатки, которые инженеры учитывают при проектировании конкретной машины.

Классификация гидроприводов может опираться на характеристики движения выходного звена. Бывают приводы с вращательным, поступательным или поворотным действием. Наиболее распространены объёмные гидроприводы, где поток жидкости направляется в рабочие камеры, создавая крутящий момент или линейное усилие. В таких системах используются гидромашины вытеснительного типа – насосы и моторы. Важно понимать, что объёмный гидропривод работает за счёт периодического изменения объёма камер: при увеличении объёма происходит всасывание жидкости, при уменьшении – нагнетание. Этот принцип лежит в основе работы любых объёмных насосов и гидромоторов.

Функции гидропривода

Главная задача гидропривода – преобразовать механическую энергию двигателя (электрического, ДВС) в энергию потока рабочей жидкости, а затем снова в механическую работу на выходном звене. В зависимости от типа исполнительного механизма гидропривод может обеспечивать:

• вращательное движение – с помощью гидромоторов;
• поступательное движение – с помощью гидроцилиндра;
• поворотное движение – с помощью поворотных гидродвигателей.

Дополнительные функции включают плавное управление скоростью, реверсирование (изменение направления) без переключения передач, защиту от перегрузок через предохранительные клапаны. Гидравлические двигатели способны развивать огромный момент при низких оборотах, что недостижимо для электрических или механических аналогов. Например, ходовой гидромотор карьерного самосвала может вращаться с частотой всего 30 об/мин, создавая при этом крутящий момент в десятки тысяч ньютон-метров. Это позволяет машине трогаться с места под полной нагрузкой без пробуксовки.

Одно из важных достоинств – возможность передавать усилие на несколько механизмов от одного насоса. Например, в строительной технике гидронасосы питают гидромоторы хода, поворота башни, гидроцилиндр стрелы и ковша. При этом система гидроуправления позволяет независимо активировать каждый контур. Более того, современные гидроприводы оснащаются пропорциональными клапанами, которые дозируют поток жидкости в зависимости от положения джойстика. Это даёт оператору точный контроль над каждым движением.

Типы гидроприводов

По способу циркуляции рабочей жидкости и конструкции различают несколько видов. Рассмотрим основные типы гидромоторов и насосов, а также объёмных приводов. Чтобы полностью раскрыть тему, нужно также упомянуть классификацию по виду рабочего тела – большинство систем работает на минеральных маслах, но существуют водяные и синтетические гидроприводы. Однако наибольшее распространение получили масляные объёмные гидроприводы благодаря своим смазывающим свойствам и стабильности вязкости.

По типу гидродвигателя

1. Гидроцилиндровый привод – выходное звено движется поступательно. Используется в прессах, экскаваторах, станках.
2. Гидромоторный привод – выходное звено вращается. Применяется в лебёдках, ходовых системах, буровых установках.

Сами гидромоторы делятся на радиально-поршневые, аксиально поршневые, шестерённые и пластинчатые.

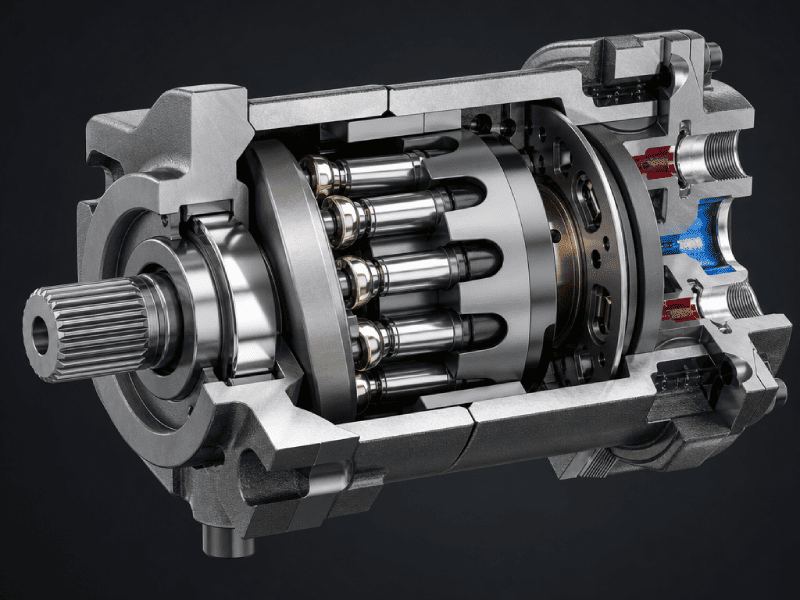

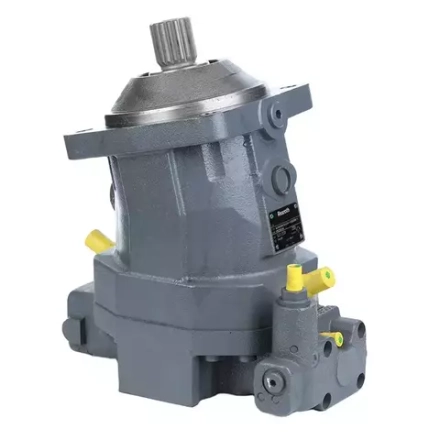

Аксиально поршневые гидромоторы имеют высокий КПД и компактность. В них поршни расположены параллельно оси вала (аксиально) и опираются на наклонную шайбу или барабан. За счёт принципа изменения угла наклона шайбы можно регулировать рабочий объём и крутящий момент. Такие гидромашины часто называют аксиально поршневыми насосами и моторами. Регулируемые аксиально поршневые гидромоторы позволяют менять рабочий объём прямо во время работы – это основа гидростатических трансмиссий.

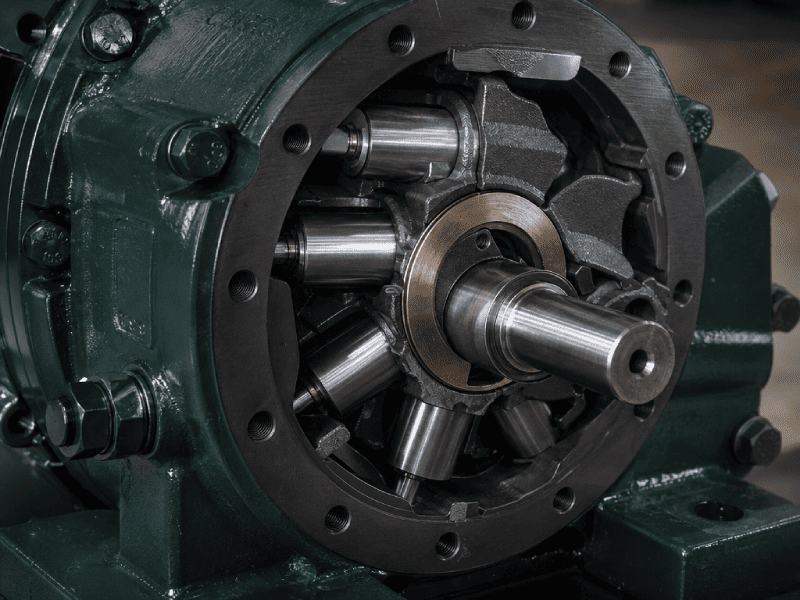

Другой тип – радиально-поршневые гидромоторы. Здесь поршни движутся перпендикулярно оси вала (радиально). Они выдерживают высокие нагрузки и создают большой крутящий момент на низких оборотах. Однако их конструкция сложнее и тяжелее. Радиально-поршневые гидромоторы часто применяются в судовых лебёдках и буровых установках, где требуется высокий пусковой момент. Шестерённые гидромоторы – самые простые и дешёвые, но имеют низкий КПД и работают с повышенным шумом. Пластинчатые (шиберные) гидромоторы занимают промежуточное положение по характеристикам.

По возможности реверса различают реверсивные и нереверсивные гидромоторы. Реверсивные позволяют менять направление вращательного движения простым переключением потока жидкости. Для этого у них симметричные распределительные окна. Нереверсивные гидромоторы оптимизированы для вращения только в одну сторону и имеют более высокий КПД при работе в этом направлении.

По источнику давления

• Насосный гидропривод – основной тип, где жидкость подаётся насосом. Насосы бывают шестерённые, пластинчатые, аксиально поршневые и радиально-поршневые. Данный тип насоса прост по конструкции, но имеет низкий КПД. Шестерённые насосы часто используют в недорогих системах, где не требуется высокое давление. Аксиально поршневые насосы работают при давлении до 400–450 бар и применяются в тяжёлой технике.
• Аккумуляторный гидропривод – жидкость подаётся из предварительно заряженного аккумулятора (редко). Используется в аварийных системах или для кратковременных мощных импульсов, например, в гидравлических ножницах.

Также различают объёмные гидроприводы и гидродинамические (гидромуфты, гидротрансформаторы). В гидродинамических передачах принцип основан на импульсном обмене энергией, но они менее точны. Наш обзор сосредоточен на объёмных, так как они дают жёсткую связь между потоком и частотой вращения. Объёмный гидропривод обеспечивает пропорциональность: сколько жидкости подаётся в гидромотор – с такой частотой он и вращается (с учётом утечек). Это свойство делает его удобным для систем точного позиционирования.

Типы гидромоторов по конструкции вала: с гладким или шлицевым валом, с фланцевым креплением. Вал воспринимает крутящий момент и передаёт его потребителю. У радиально-поршневых моторов часто делают полый вал для пропуска других коммуникаций. Также гидромоторы различают по способу подвода жидкости – торцевой или радиальный подвод. Торцевой подвод компактнее, а радиальный удобнее при монтаже в стеснённых условиях.

Область применения гидроприводов

Гидроприводы нашли широчайшее применение во многих отраслях. Перечислим основные сферы:

• Строительная и дорожная техника: экскаваторы, бульдозеры, погрузчики, автокраны. Здесь гидромоторы обеспечивают движение гусениц, поворот платформы, работу ковша.
• Станкостроение: токарные, фрезерные, шлифовальные станки с гидроуправлением подачи суппорта.
• Сельское хозяйство: тракторы, комбайны, косилки – гидравлические двигатели вращают рабочие органы.
• Авиация и космонавтика: система уборки шасси, управления рулями.
• Судостроение: рулевые машины, лебёдки, якорные механизмы.
• Металлургия: прокатные станы, манипуляторы, прессы.
• Автомобилестроение: гидроусилители руля, подъёмники кузова самосвалов, тормозные системы.
• Энергетика: гидротурбины (хотя это гидродинамические машины) и системы управления лопатками гидроагрегатов.

Особо стоит отметить принцип работы гидромотора в ходовых системах мобильных машин. Например, гусеничный экскаватор имеет два независимых гидромотора (на каждую гусеницу). Изменяя поток рабочей жидкости в каждом из них, оператор может разворачивать машину на месте. Это одно из главных достоинств гидропривода – бесступенчатое регулирование. Кроме того, гидропривод позволяет реализовать функцию «торможения двигателем»: при прекращении подачи жидкости гидромотор продолжает вращаться, работая как насос и создавая сопротивление.

В лесозаготовительной технике гидропривод управляет манипуляторами-харвестерами, которые срезают, очищают и распиливают деревья. Точность и мощность гидравлики позволяют выполнять эти операции за секунды. В подземной горной технике гидроприводы используются в проходческих комбайнах – они вращают резцовую коронку и одновременно перемещают машину.

Преимущества гидроприводов

Почему инженеры часто выбирают гидравлический привод вместо электрического или механического? Перечислим достоинства:

1. Высокая удельная мощность – при малом весе и размерах гидропривод способен передавать огромные усилия. Благодаря высоким показателям мощности гидромотор размером с кулак может развивать момент в несколько тысяч ньютон-метров.
2. Плавность хода и бесступенчатое регулирование скорости в широком диапазоне (от 0 до максимальной).
3. Защита от перегрузок – предохранительный клапан автоматически сбрасывает избыточное давление, не ломая механизм.
4. Простота реверсирования – достаточно изменить направление потока жидкости с помощью распределителя.
5. Возможность передачи энергии на расстояние и разветвления потока на несколько гидродвигателей.
6. Долговечность и надёжность при правильной эксплуатации, так как жидкость смазывает трущиеся детали.
7. Унификация – одни и те же гидромашины применяются в разных отраслях.
8. Способность работать в тяжёлых условиях – пыль, грязь, влага, вибрация не снижают работоспособность гидропривода, в отличие от электроники.
9. Компактность гидромоторов по сравнению с электродвигателями той же мощности.

Высокая надёжность объёмных гидроприводов достигается благодаря отсутствию жёстких кинематических связей. Жидкость амортизирует удары, поэтому система меньше изнашивается. Также важно знать, что КПД хорошего аксиально поршневого насоса может достигать 0,95. Для сравнения: у шестерённого насоса КПД обычно 0,80–0,85, но он значительно дешевле. Выбор типа насоса всегда является компромиссом между стоимостью и эффективностью.

Ещё одно важное достоинство – возможность длительной работы на нулевой скорости при полном моменте. Электрический двигатель при остановке вала сгорит, а гидромотор может быть заблокирован без вреда для себя, так как жидкость сольётся через предохранительный клапан. Это свойство используется в грузоподъёмных механизмах: можно зафиксировать груз в любом положении, просто перекрыв клапан.

Недостатки гидроприводов

Среди основных недостатков гидропривода выделяют:

• Утечки рабочей жидкости через уплотнения, что снижает КПД и может загрязнять окружающую среду.
• Чувствительность к загрязнениям – твёрдые частицы вызывают быстрый износ элементов (золотников, поршней).
• Необходимость фильтрации и регулярной замены жидкости (периодичность зависит от типа и условий работы).
• Зависимость вязкости от температуры – при низких температурах жидкость густеет, давление падает, а при высоких – разжижается, увеличивая утечки.
• Сложность изготовления прецизионных деталей – гидромоторы и гидронасосы требуют высокой точности обработки (зазоры до 1–2 микрон).
• Пожароопасность – большинство масел горючи, хотя существуют специальные негорючие жидкости на водной основе.
• Шум при работе (особенно у шестерённых насосов) из-за пульсаций давления.
• Более низкий КПД на малых нагрузках по сравнению с электрическим приводом.
• Необходимость в отдельной гидравлической стойке или моторе для привода насоса.
• Высокая стоимость качественных компонентов и сложность диагностики неисправностей без специального оборудования.

Также следует учитывать, что в случае разрыва трубопровода высокое давление может травмировать персонал. Поэтому система обязательно оснащается защитными кожухами и предохранительными клапанами. Недостатки особенно заметны при сравнении с электрическими приводами в стационарных установках, где нет требований к высокой удельной мощности. Например, в заводском цехе проще проложить кабель, чем тянуть гидролинии с маслом.

Теперь давайте кратко суммируем разницу между гидромотором и гидроцилиндром. Гидромотор преобразует энергию потока во вращательное движение вала. Гидроцилиндр – в поступательное. Внутреннее устройство у них разное: у мотора – камеры и распределитель, у цилиндра – поршень и шток. Однако оба относятся к гидродвигателям. При этом гидроцилиндры проще по конструкции и дешевле гидромоторов равной мощности, но не могут обеспечить непрерывное вращение.

Слово «гидропривода» часто путают со словом «гидроавтоматика». Назначение гидропривода – передача мощности, а гидроавтоматики – управление. Если вам интересно увидеть гидропривод в разрезе – посмотрите техническую литературу, там показаны все полости и каналы. Особенно наглядно это видно в разрезе аксиально-поршневого гидромотора: вы увидите распределительный диск, окна всасывания и нагнетания, поршни, шатуны, вал.

На практике работа гидропривода основана на законе Паскаля: давление, создаваемое насосом, передаётся во все точки рабочей жидкости без изменения. Момент на валу гидромотора пропорционален перепаду давления и рабочему объёму, а частота вращения – потоку жидкости. Формула момента M = Δp * V / (2π), где V – рабочий объём. Это фундаментальная зависимость, которая позволяет рассчитать параметры гидропривода для любой задачи.

Рассмотрим характеристики гидромотора и гидроцилиндра подробнее. У гидромотора крутящий момент зависит от перепада давления, а частота вращения – от расхода. У гидроцилиндра усилие пропорционально давлению, а скорость – расходу. Это важно учитывать при проектировании. Например, для получения медленного мощного вращения нужно выбрать гидромотор с большим рабочим объёмом и подавать малый расход жидкости. А для быстрого вращения с малым моментом – гидромотор малого объёма и высокий расход.

Заключение

Мы провели обзор устройства и работы гидропривода, выделив ключевые элементы, принцип действия, типы и особенности применения. Гидравлический привод – мощный и гибкий инструмент современной техники. Он незаменим там, где нужны высокие усилия в ограниченном пространстве: экскаваторы, прессы, станки. Объёмные гидроприводы обеспечивают точное управление скоростью и усилием. Однако они требуют тщательного обслуживания и защиты от загрязнений. Регулярная замена масла, контроль фильтров и проверка уплотнений – залог долгой работы.

Основные недостатки – утечки и температурная чувствительность, но они компенсируются уникальными возможностями. Зная устройство и характеристики, можно правильно выбрать тип гидромотора или насоса для конкретной машины. Аксиально поршневые варианты подойдут для высоких оборотов (до 4000–6000 об/мин), а радиально-поршневые – для большого крутящего момента на низких оборотах (до 300–500 об/мин). Шестерённые гидромоторы – бюджетный выбор для простых систем, где не требуется высокая эффективность.

Надеемся, этот материал помог вам понять, как работает гидропривод. Если вы хотите глубже изучить тему, обратитесь к конструкторской документации – в разрезе гидромотора видна вся красота инженерной мысли. Гидравлика продолжает развиваться: появляются компактные электрогидравлические приводы, цифровые гидрораспределители и интеллектуальные системы диагностики. Но основы – объёмные гидроприводы, аксиально поршневые и радиально-поршневые машины – остаются неизменными уже десятилетия.
