Что такое кавитация в гидравлике

Введение в проблему кавитации

Кавитация — это опасное явление, которое может разрушить любое гидравлическое устройство. Если объяснять простыми словами, то процесс выглядит так: внутри жидкости образуются пузырьки пара, а потом они резко схлопываются. Такие микровзрывы создают ударные волны и постепенно уничтожают детали насоса. Проблема особенно остро стоит в насосах — именно там кавитация наносит наибольший ущерб. Понимание того, как возникает и развивается кавитация, помогает инженерам предотвращать аварии и продлевать срок службы оборудования.

В этой статье мы разберём физику процесса, перечислим основные причины её появления, расскажем о последствиях и дадим практические советы по защите гидравлических систем. Материал будет полезен как начинающим специалистам, так и опытным механикам, которые хотят освежить знания о кавитации.

Физические основы кавитации

Чтобы понять суть кавитации в гидравлике (как разделе техники), нужно вспомнить, как ведёт себя жидкость при изменении давления. Любая жидкость закипает не только от нагрева, но и от резкого падения давления. В нормальных условиях вода закипает при 100 °C, а если снизить давление до 0,023 атмосферы, она закипит уже при 20 °C.

Процесс кавитации развивается в четыре стадии:

1. Образование зародышевых пузырьков — мельчайших неоднородностей в потоке.
2. Рост пузырька до заметных размеров за счёт испарения жидкости.
3. Схлопывание пузырька при попадании в зону повышенного давления.
4. Выделение энергии ударной волны и локальный нагрев до тысяч градусов.

Когда пузырёк схлопывается, его стенки движутся навстречу друг другу со скоростью звука в данной среде. Возникает микроудар, который выбивает частицы металла из рабочих внутренних деталей насоса. Если возникновение таких ударов повторяется миллионы раз, деталь разрушается за считанные часы.

Важно отметить, что кавитации подвержена не только вода, но и масло — в гидравлических приводах и системах смазки. Масла имеют более высокую вязкость, но при резком падении давления они тоже вскипают. Поэтому явление кавитации универсально для любых жидкостей.

Причины возникновения кавитации в насосах

Теперь перечислим основные причины, по которым возникает кавитация в насосах. Знание этих факторов позволяет на этапе проектирования заложить защитные меры.

• Слишком низкое давление на всасывающей линии. Если у насоса не хватает подпора на входе, жидкость закипает прямо в рабочей камере.
• Большая высота всасывания. Каждый метр подъёма жидкости снижает давление перед рабочим колесом.
• Зауженные или длинные всасывающие трубопроводы. Поток встречает гидравлическое сопротивление, давление падает.
• Высокая температура перекачиваемой среды. Чем теплее жидкость, тем ближе её пар к насыщению, и тем легче возникают пузырьки.
• Засорение фильтра на всасе. Сетка создаёт дополнительное сопротивление, происходит резкое падение давления.
• Неправильный выбор частоты вращения вала. При слишком быстром вращении поток не успевает заполнить всасывающие камеры насоса.
• Наличие растворённых газов. Газы выделяются в первую очередь и становятся центрами образования пузырьков.

Все эти причины приводят к одному и тому же результату: кавитация начинает активно разрушать детали насоса изнутри. При этом особенно детали групп вращения, уплотнения и корпус в зоне всасывания.

Последствия кавитационных процессов

Разрушительное действие кавитации проявляется в нескольких формах. Перечислим основные последствия, которые несёт это явление.

Кавитационные повреждения:

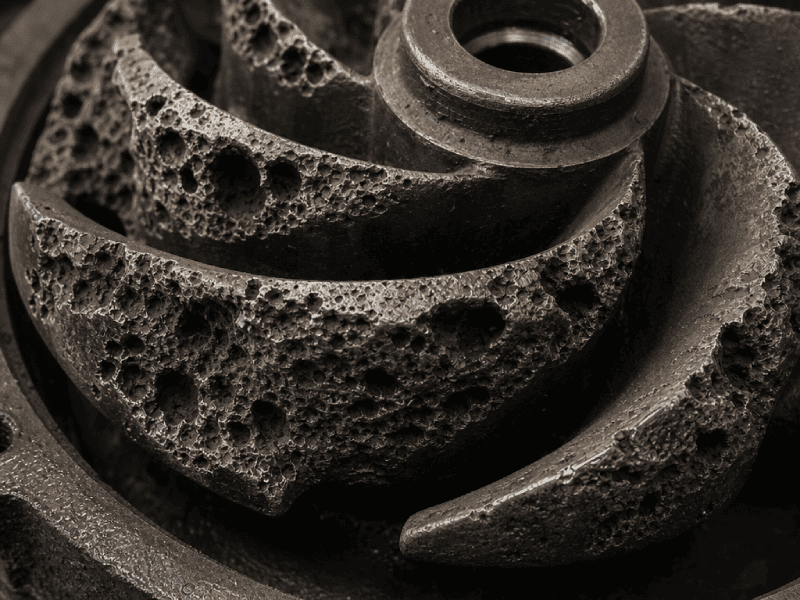

• Эрозия металла — выкрашивание частиц, образование язв и раковин на поверхности рабочих колёс.
• Снижение напорных характеристик — насос перестаёт выдавать расчётное давление и расход.
• Вибрация и шум — происходит характерный треск, похожий на пересыпание щебня.
• Перегрев оборудования — из-за нарушения работы гидравлики трение возрастает.
• Разрушение подшипников и сальников — вибрация передаётся на соседние узлы.

Одним из самых коварных последствий является кавитационная коррозия. Когда пузырёк схлопывается у поверхности металла, он разрушает защитную оксидную плёнку. Обнажённый металл вступает в химическую реакцию с жидкостью или растворённым кислородом. Так механическое разрушение ускоряется химическим. В результате насосный агрегат может выйти из строя в десятки раз быстрее, чем от простого износа.

Важно понимать: даже слабая кавитация сокращает ресурс насоса на 50–70%. При средней интенсивности детали разрушаются за 200–300 часов работы. Поэтому бороться с кавитацией нужно сразу после её обнаружения.

Методы обнаружения кавитации

Своевременное выявление кавитации позволяет избежать серьёзных поломок. Инженеры используют несколько способов, чтобы показать наличие этого опасного процесса. Рассмотрим их.

1. Визуальный контроль. При разборке насосного агрегата на рабочих деталях видны характерные раковины и язвы. Но этот метод требует остановки оборудования.
2. Акустическая диагностика. Кавитация создаёт шум в диапазоне 1–20 кГц. Специальные датчики улавливают высокочастотные составляющие и показывают оператору уровень опасности.
3. Анализ вибрации. Схлопывание пузырька генерирует ударные импульсы. Виброакселерометры фиксируют эти толчки и показывают их амплитуду. При росте вибрации более 5–7 мм/с можно говорить о развитой кавитации.
4. Измерение давления. На всасывающем патрубке устанавливают датчик. Если давление падает ниже допустимого уровня для данной температуры — это прямой признак риска кавитации.
5. Контроль мощности и тока. Когда кавитация захватывает рабочую зону, потребляемый ток насоса начинает хаотично колебаться. Современные частотные преобразователи могут показать такие колебания на графиках.
6. Термография. Схлопывание пузырька вызывает локальный перегрев. Тепловизоры показывают горячие пятна на корпусе насосного агрегата в зоне кавитации.

Для повседневного мониторинга достаточно комбинировать акустический и вибрационный методы. Они позволяют показать начало кавитации ещё до того, как появятся видимые разрушения.

Методы предотвращения и борьбы с кавитацией

Борьба с кавитацией делится на конструктивные меры и эксплуатационные приёмы. Лучше всего предотвращать возникновение этой проблемы на стадии выбора насоса. Вот основные способы защиты.

Конструктивные решения:

• Увеличение диаметра всасывающего трубопровода — снижает гидравлическое сопротивление, давление падает меньше.
• Установка подпиточного насоса или повышение уровня жидкости во всасывающей ёмкости.
• Установка насоса ниже уровня масла в гидробаке.
• Использование материалов, устойчивых к кавитационной эрозии (нержавеющая сталь, бронза, полимерные покрытия).

Эксплуатационные приёмы:

• Снижение частоты вращения насоса с помощью частотного преобразователя — чем медленнее вращается вал, тем меньше риск кавитации.
• Контроль температуры жидкости — при повышении давления насыщенного пара растёт, нужно либо охлаждать среду, либо увеличивать подпор.
• Регулярная очистка фильтров и сеток на всасывающей линии, либо их исключение.
• Поддержание уровня в маслобаке не ниже допустимой отметки.
• Плавный пуск насосного агрегата — резкое ускорение провоцирует кавитацию.

Насосное оборудование с защитой от кавитации

Сегодня многие производители предлагают насосное оборудование со встроенной защитой от кавитации. Кавитации в насосах можно успешно избежать, если выбрать правильную конструкцию. Рассмотрим основные типы таких решений.

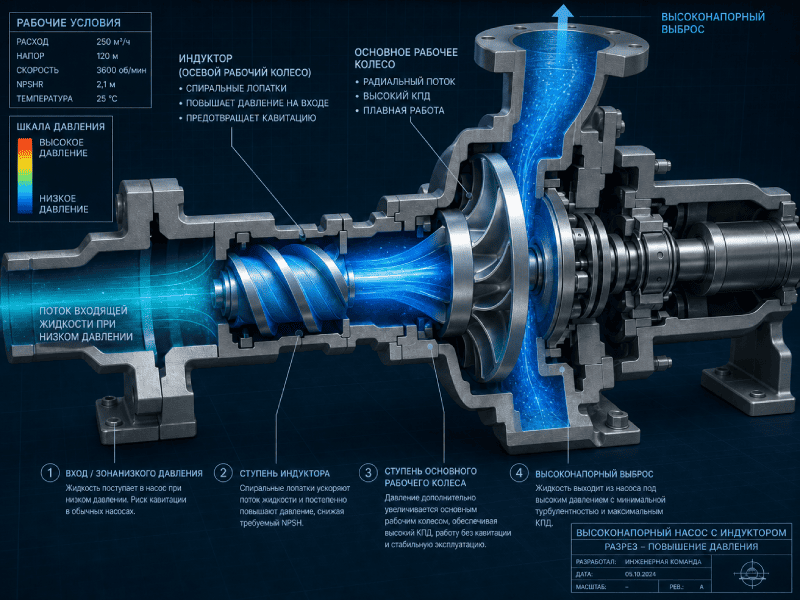

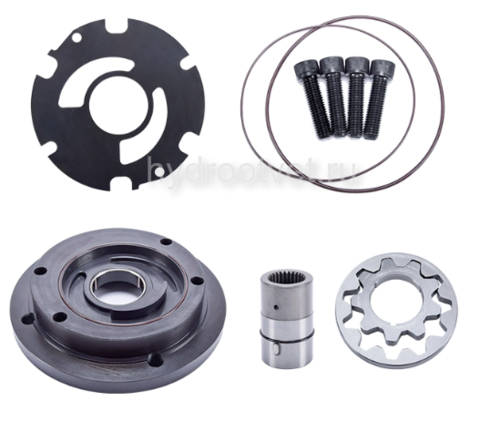

1. Насосы с дополнительным насосом подпитки. Крыльчатка перед рабочей группой вращения создаёт подпор до 2–3 бар, полностью устраняя риск кавитации даже при высоких температурах и низком давлении на входе.
2. Регулируемые частотные приводы с функцией антикавитации. Контроллер отслеживает ток и вибрацию. Как только начинается кавитация, автоматика снижает частоту вращения насоса до безопасного уровня.
3. Магнитные муфты с датчиками. При возникновении кавитации нагрузка на муфту падает, и система выдаёт сигнал тревоги, не допуская разрушения насосного агрегата.
4. Гидравлические аккумуляторы на всасывающей линии. Они сглаживают пульсации давления и показывают хорошие результаты при работе с длинными трубопроводами.
5. Насосы из специальных сплавов. В конструкцию введены материалы с высокой усталостной прочностью — например, дуплексная сталь или титан. Они не полностью устраняют кавитацию, но увеличивают ресурс работы в 3–5 раз до появления первых раковин.

Заключение

Кавитация в гидравлике — это разрушительный процесс, который возникает из-за вскипания жидкости в зоне пониженного давления. Она приводит к эрозии металла, вибрации и падению производительности насоса. Однако при грамотном подходе кавитации можно избежать: правильно рассчитать всасывающую линию, контролировать температуру, использовать насосное оборудование с запасом по кавитационному запасу. Регулярная диагностика и современные системы защиты позволяют полностью исключить аварии, связанные с этим опасным явлением. Помните: лучше предотвратить кавитацию на этапе проектирования, чем потом тратить средства на ремонт насоса и простой производства.
