Монтаж и наладка гидросистем
Работа любой гидравлической системы начинается лишь после ее монтажа, наладки и испытаний. Установка узлов, агрегатов и аппаратов требует от монтажников знания монтируемой техники и основных приемов сборки элементов системы.
Известно, что гидравлическая техника имеет чрезвычайно малые зазоры, которые при возникающих деформациях корпуса могут быть нарушены. Поэтому важным является процесс крепления таких гидравлических устройств, который должен быть проведен при соблюдении равенства моментов сил затяжки крепежных винтов, болтов, шпилек и т.п. Проводя крепление, следует периодически проверять перемещение подвижных деталей машин и аппаратов (валов, плунжеров и т.д.) и отсутствия их защемления. Особенно тщательно надо проводить крепление аппаратуры стыкового монтажа, которые на присоединяемых плоскостях имеют расточки под уплотнительные кольца. Перекос при установке такой техники недопустим, также недопустима и перетяжка крепежных винтов, приводящая к деформации уплотнительных колец и нарушению герметичности стыка.
Трубопроводы устанавливают обычно после закрепления аппаратуры. Гибку трубопроводов необходимо проводить в специальных приспособлениях, чтобы избежать деформации внутреннего диаметра трубы и не создавать дополнительные местные сопротивления. Особенно тщательно необходимо контролировать качество деталей арматуры (штуцеры, ниппели, накладные гайки, тройники и т.п.).

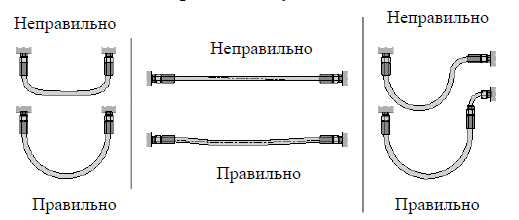

Монтаж гибких трубопроводов (шлангов, рукавов) необходимо проводить без скручиваний, чрезмерных изгибов, соблюдая правила их установки.
При монтаже гидравлической техники надо располагать ее таким образом, чтобы доступ к ней был легким (на случай обслуживания, замены и т.п.) и был возможен визуальный контроль их состояния.
После монтажа гидравлических систем приступают к их наладке и пробному пуску.
Для гидросистем необходимо заполнить бак рабочей жидкостью требуемого по руководству эксплуатации качества и объема. При этом вначале надо проверить чистоту бака, а затем заливать масло следует через фильтр. Предохранительный клапан насоса рекомендуется установить на минимальное давление. После этого проверить легкость вращения вала насоса. Затем гидравлические распределители ставят в нейтральное положение, дроссели закрывают.
Проделав эти операции, осуществляют пробный кратковременный пуск насоса и контролируют направление вращения вала насоса (оно должно соответствовать указанному в руководстве по эксплуатации насоса). Убедившись в правильности вращения вала насоса, запускают насос на более длительное время и осматривают систему на возможность выявления неплотностей в соединениях и других возможных дефектов. Кроме этого, необходимо выпустить из системы воздух через специальные пробки или ослабив гайки крепления соединений. Затем по манометру поднимают давление, регулируя клапан давления, и контролируют систему на наличие внешних утечек жидкости. При этом необходимо соблюдать осторожность и проконтролировать состояние цилиндров, не допускать их несанкционированного перемещения.
Если система не имеет дефектов, то можно установить рабочее давление, опробовать работу распределителей, переключая их в разные позиции, отрегулировать дроссели на требуемую скорость движения двигателей, проверить работу фильтров и других аппаратов. Следует обратить внимание и на уровень масла в баке. При необходимости его следует долить до требуемого уровня. Затем осуществляют наладку величин перемещения двигателей, настройку реле давления и другой аппаратуры.
При отсутствии замечаний по работе система сдается в эксплуатацию.
