Насосно-аккумуляторный привод

В конструкциях оборудования, в частности, гидравлических прес­сов применяется насосно-аккумуляторный привод. При работе гид­равлического пресса с насосо-аккумуляторным приводом установлен­ный между прессом и насосом гидравлический аккумулятор за корот­кое время в процессе рабочего хода отдает накопленную жидкость вы­сокого давления, а потом вновь запасается этой жидкостью. Аккуму­лятор обеспечивает высокую скорость движения подвижной поперечи­ны и необходимое усилие пресса при использовании насосов и двигате­лей относительно малой мощности, так как усилие при рабочем ходе пресса соответствует давлению жидкости в аккумуляторе.

Для привода пресса используют кривошипные плунжерные насо­сы (при работе с водными эмульсиями) и роторно-плунжерные, шесте­ренные и иные насосы (при работе с минеральным маслом).

Пресс с насосно-аккумуляторным приводом (см. рис.5.33) состоит из неподвижных нижней 4 и верхней 8 поперечин, связанных четырьмя колоннами 5. На верхней неподвижной поперечине 8 закреплены рабо­чий 9 и возвратные 12 цилиндры соответственно с рабочим7 и возврат­ными 11 плунжерами. Плунжер 7 связан с подвижной поперечиной 6, на которой установлена верхняя половина 3штампа. Его нижняя поло­вина 2 расположена на выдвижном столе 1.

Плунжеры 11 возвратных цилиндров связаны с поперечиной 10, соединенной с подвижной поперечиной 6 тягами 13.

При работе гидравлического пресса различают: холостой ход под­вижной поперечины до соприкосновения верхней половины штампа с деформируемым металлом; рабочий ход – часть хода, обеспечивающая деформирование металла; обратный ход – ход подвижной поперечины вверх.

Холостой ход пресса осуществляется под действием жидкости низ­кого давления, поступающей в цилиндр 9 и систему трубопроводов из наполнительного бака 14 через наполнительный клапан 35.

Рабочий ход выполняется под действием жидкости высокого дав­ления, поступающей от насоса 21 через трубопровод 22 в гидравличес­кий аккумулятор 32. Давление жидкости в аккумуляторе поддержива­ется сжатым воздухом, поступающим из баллонов 34. Зарядка балло­нов осуществляется из компрессоров 20 через воздуховод 33.

Управление работой пресса производится рукояткой 23 с кулачка­ми 24 и 26. При повороте рукоятки открываются или закрываются кла­паны 25, 27, 28, 30. При рабочем ходе рукояткой 29 закрывают клапа­ны 28 и 30, а клапаны 25 и 27 открывают. При этом жидкость высокого давления через наполнительный клапан 35 подается в трубопровод 15 и рабочий цилиндр 9.

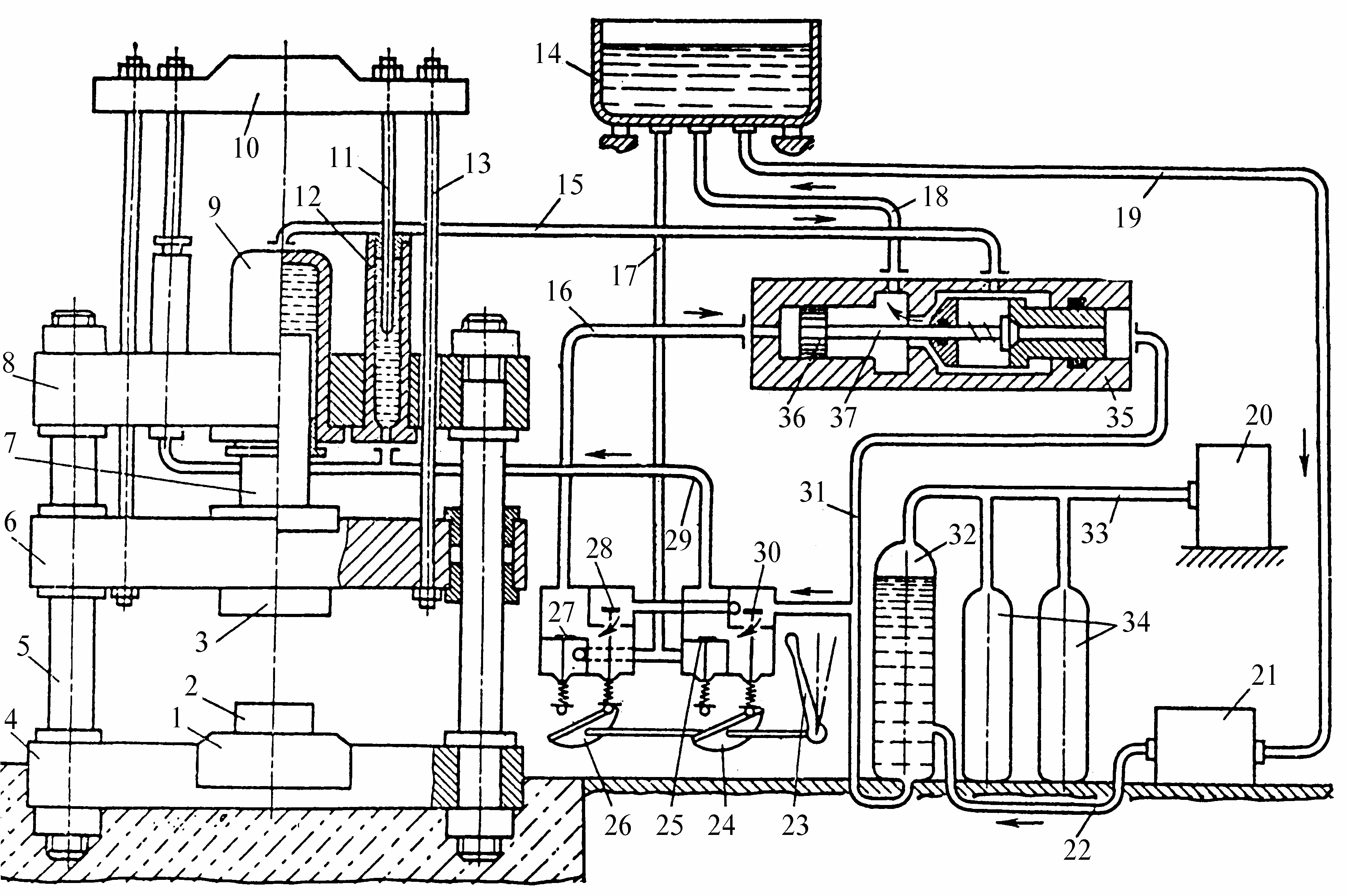

Схема пресса с насосно-аккумуляторным приводом

Рис.5.33. Схема пресса с насосно-аккумуляторным приводом

При подъеме подвижной поперечины 6 клапаны 28 и 30 открывают, а клапаны 25 и 27 закрывают. В этом случае жидкость высокого давления по трубопроводу 16 воздействует на поршень 36 со што­ком 37, перемещая их вправо; в результате прекращается подача жид­кости высокого давления в рабочий цилиндр 9. Одновременно жид­кость высокого давления по трубопроводу 29 поступает в возвратные цилиндры 12, и поперечина 6 поднимается.

Коэффициент полезного действия насосно-аккумуляторного при­вода невысок; система управления достаточно сложная по сравнению с индивидуальным приводом.

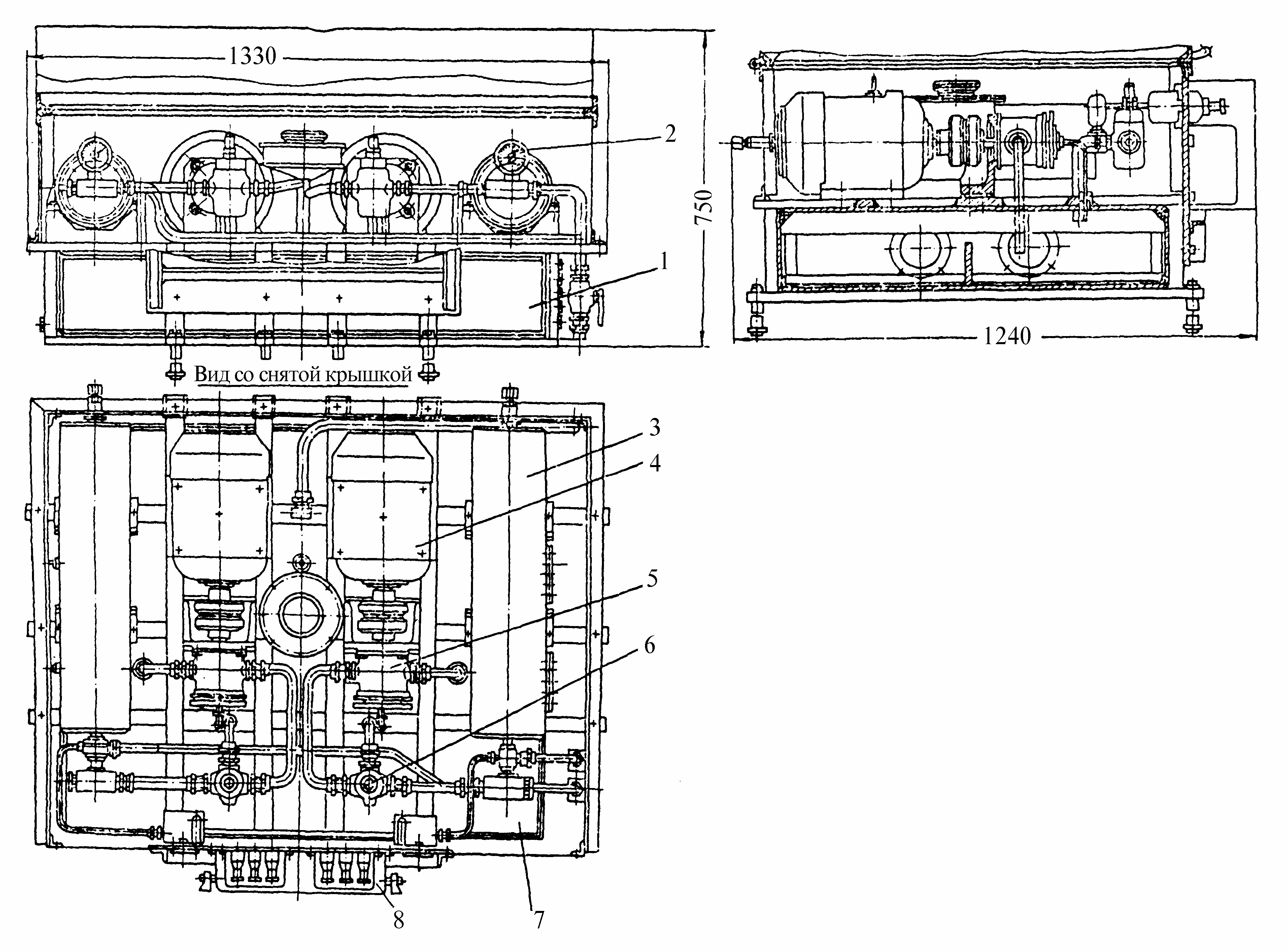

Общий вид групповой гидроаккумуляторной установки

Рис.5.34. Общий вид групповой гидроаккумуляторной установки

В конструкциях зажимных приспособлений, которыми оснащает­ся металлообрабатывающее оборудование наряду с индивидуальными зажимными устройствами, устанавливаемыми на каждом станке в от­дельности, используются групповые гидроаккумуляторные установки, которые подобно компрессору питают группу из 30–40 приспособле­ний. Общий вид такой установки изображен на рис.5.34.

Как видно из схемы (рис.5.35), групповая гидроаккумуляторная установка представляет собой сдвоенный гидропривод, одна ветвь ко­торого является рабочей, а другая – запасной на случай ремонта или аварии первой. При работе мотора и насоса масло из бака подается по трубопроводу через обратный клапан в магистраль. Одновременно часть масла поступает в гидроаккумулятор установки. Назначение последнего – компенсировать внезапное падение давления масла в сети, вызванное одновременным включением нескольких цилиндров.

Гидроаккумулятор состоит из стального цилиндра, разделенного на две полости плавающим поршнем. Одна полость аккумулятора че­рез обратный клапан заполняется сжатым воздухом из баллона давле-нием3,8 МПа, а другая, подключенная к маслопроводящей сети, – мас­лом под давлением 5 МПа. При падении давления в масляной сети сжа­тый воздух, перемещая поршень, вытесняет масло из полости аккуму­лятора, компенсируя этим падение давления. Специальное реле давле­ния управляет работой гидроагрегата автоматически.

Несмотря на герметичность воздушной полости аккумулятора, он нуждается в периодической зарядке, которая производится 1–2 раза в год.

Установка работает на минеральном масле индустриальное «И20» или индустриальное «И30». Нормальное рабочее давление в сети – 5 МПа. Объем бака – 160 л. Суммарный объем рабочих цилиндров, пита­емых станцией при применении панели с гидроаккумулятором, – до 20 л.

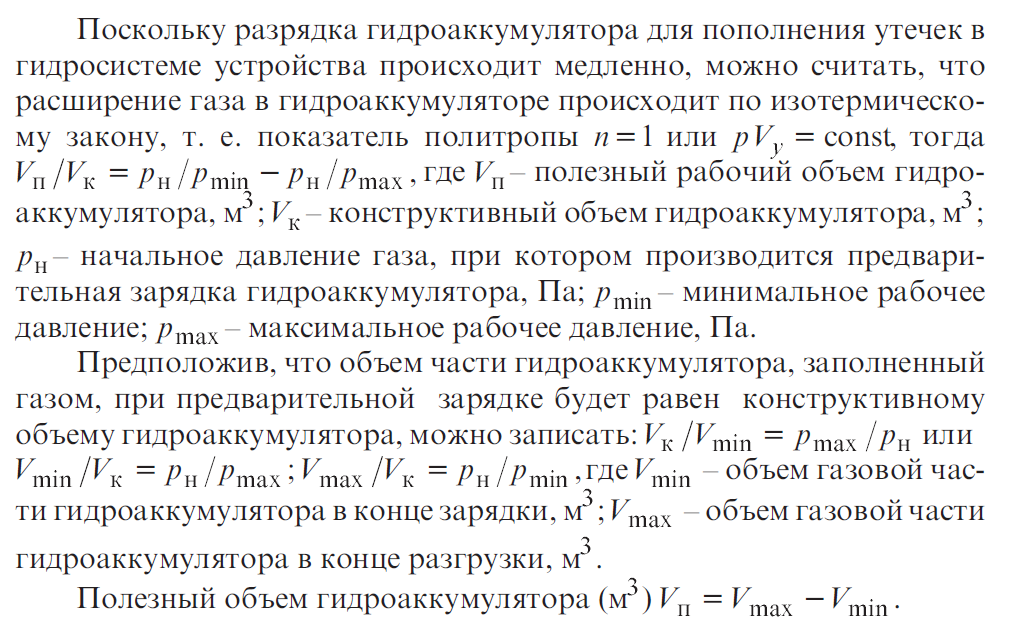

Расчет гидроаккумулятора сводится к определению его размеров по полезному объему, рабочему давлению и давлению предваритель­ной зарядки.

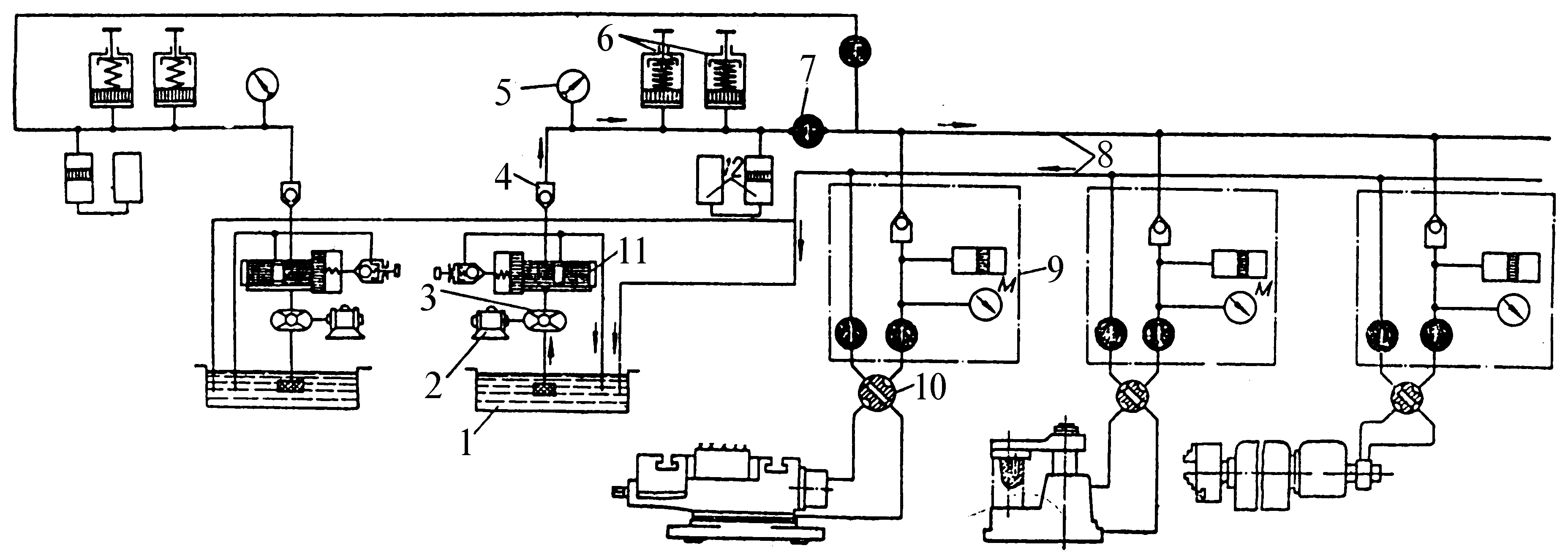

Схема групповой гидроаккумуляторной установки

Рис.5.35. Схема групповой гидроаккумуляторной установки: 1 - бак; 2 - электродвигатель N= 7 квт, п= 930 об/мин; (Q= 12 л/мин); 4 - обратный клапан: 5- манометр; 6 -реле давления; 7-запорный кран; 8- магистральные трубопроводы; 9- гидропанель на станке; 10— кран управления приспособлением; 11 - предохранительный клапан; 12- гидроаккумуляторы
